INSTRUCCIONES DE INSTALACIÓN PARA EL HORNO ELÉCTRICO DE PARED
Espaciador
A
B
C
D
H
F
I
Planchitas de madera de 2"
(5.1 cm) (si sea necesario)
**Puerta
Abierta
(vea la nota)
3" (7.6 cm)
Max.
G
Agujero a la
derecha para
el cable y la caja
de empalme
eléctrica.
Caja de empalme
eléctrica.
1
1
/2"
(3.8 cm)
Min.
28
3
/32"
(71.4 cm)
2" (5.1 cm)
Max.
LA INSTALACIÓN Y EL SERVICIO DEBE DE HACERLOS UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.
PARA SU SEGURIDAD: No almacene ni utilice gasolina u otros vapores y
líquidos inflamables en la proximidad de este o de cualquier otro artefacto.
Su nuevo horno de pared ha sido diseñado para adaptarse a un número diverso de huecos
con distintas medidas, y hacer el trabajo de instalación mas fácil. El primer paso para su
instalación debe de ser el de medir las dimensiones de la apertura actual y compararlas
con las que se indican en el cuadro de dimensiones del hueco en el gráfico a continuación,
para su modelo. Puede ocurrir que no sea casi necesario hacer trabajo de carpintería.

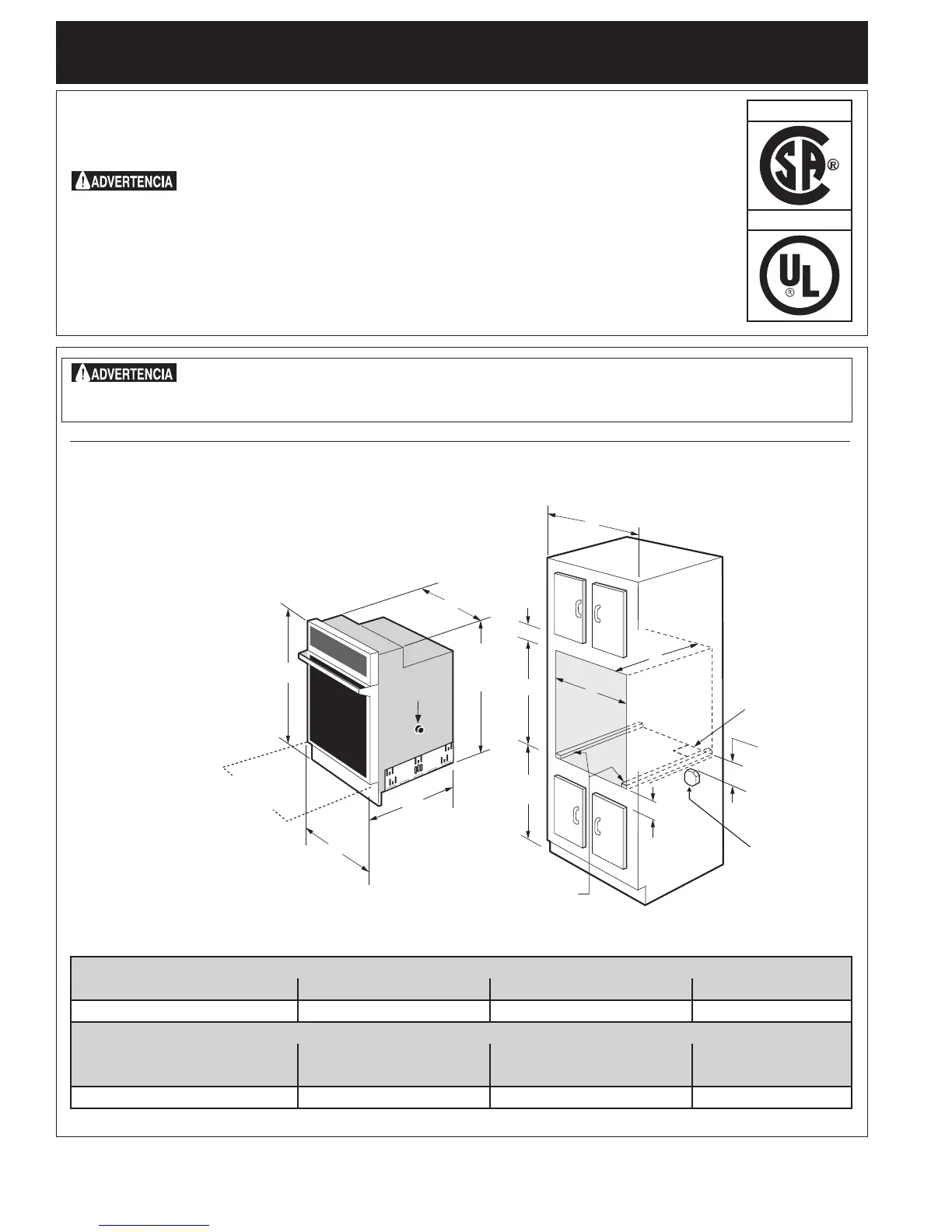

Figura 1
Todas las dimensiones se dan en pulgadas (cm). Solamente algunos modelos están disponibles en Canadá.
No quite los separadores (si los hay) de los muros laterales o/y de la parte posterior del horno
empotrado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir
una concentración excesiva de calor que podría resultar en daños por el calor o un incendio.
NO INSTALE ESTE HORNO EN LA PARTE DE ABAJO DE UN ARMARIO DE COCINA QUE TIENE UN MOSTRADOR ENCIMA.
NOTA: La dimensión G está primordial para instalar correctamente el horno de pared. Si el adorno del armazón del horno no topa
contra el armario, o si escuche un ruido, verifique si la dimensión G está en conformidad con la dimensión requerida.
NOTA: Para un recortado con altura de más de H Min.
dimensión ponga un espaciador de madera de 2" (5 cm) en
cada lado de la abertura debajo de las bordas laterales del
artefacto.
31"*
(78.7 cm)
Impreso en Canada
Canadá
Estados Unidos
DIMENSIONES DEL APARATO
A B C (wrapper) D
23 7/8 (60.6) 30 3/4 (78.1) 21 11/16 (55.1) 25 3/8 (64.5)
DIMENSIONES DEL HUECO Y ANCHURA DEL ARMARIO
F
G (Min.)
H
IMin. Max. Min. Max.
22 (55.9) 22 1/4 (56.5) 23 1/2 (59.7) 28 1/8 (71.4) 30 1/8 (76.5) 24 (61) Min
NOTA : La basa debe po-
der sostener 150 libras
(68 kg.)
** NOTA: Deje por lo
menos 19 3/8" (49.2 cm)
de espacio libre para la
profundidad de la puerta
cuando esta abierta.
* La distancia mínima
requerida desde
el suelo es 31"
(78.7cm).
P/N 318201509 (1103) Rev. G
