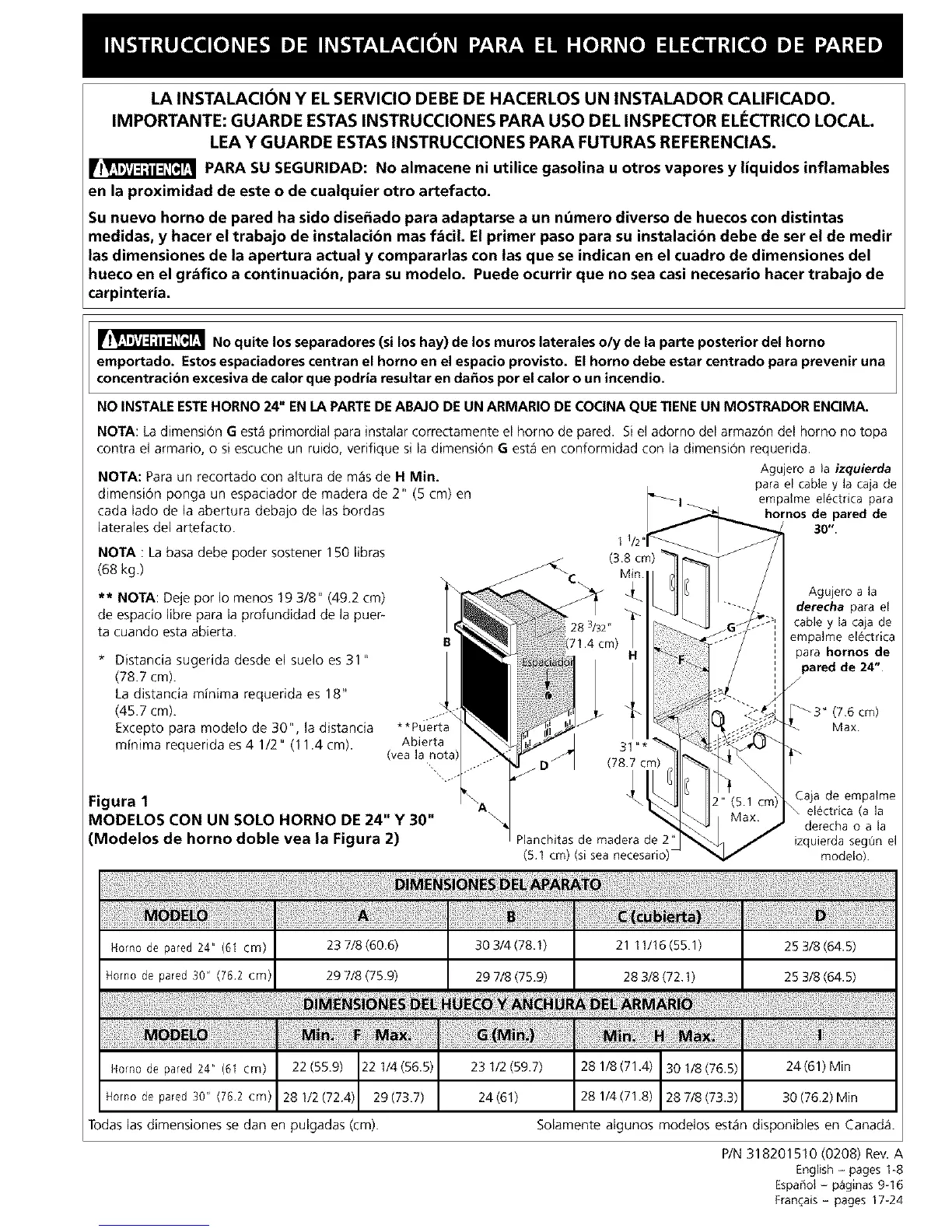

LA INSTALACION Y EL SERVICIO DEBE DE HACERLOS UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELI_CTRICO LOCAL.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.
PARA SU SEGURIDAD: No almacene ni utilice gasolina u otros vapores y liquidos inflamables
en la proximidad de este o de cualquier otro artefacto.
Su nuevo homo de pared ha sido dise_ado para adaptarse a un nt_mero diverso de huecos con distintas
medidas, y hacer el trabajo de instalacibn mas f_cil. Elprimer paso para su instalacion debe de ser el de medir
las dimensiones de la apertura actual y compararlas con las que se indican en el cuadro de dimensiones del
hueco en el graflco a continuacion, para su modelo. Puede ocurrir que no sea casi necesario hacer trabajo de
carpinteria.
No quite los separadores (si los hay) de los muros laterales o/y de la parte posterior del homo
emportado. Estos espaciadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir una
concentracion excesiva de calor que podria resultar en da_os por el calor o un incendio.
NO INSTALE ESTEHORNO 24" EN LA PARTEDE ABAJO DE UN ARMARIO DE COCINA QUE TIENE UN MOSTRADOR ENCIMA.
NOTA: La dimensi6n G est.1primordial para instalar correctamente el homo de
contra el armario, o si escuche un ruido, verifique si la dimensi6n G est_ en conformidad con la dimensi6n requerida.
NOTA: Para un recortado con altura de m_s de H Min.
dimensi6n ponga un espaciador de madera de 2" (5 cm) en
cada lado de la abertura debajo de las bordas
laterales del artefacto.
NOTA : La basa debe poder sostener 150 libras
(68 kg.) \
** NOTA: Deje por Io menos 19 3/8" (49.2 cm) ' \
de espacio libre para la profundidad de la puer-
ta cuando esta abierta. !3_
* Distancia sugerida desde el suelo es 31 "
(78.7 cm). _,,
La distancia minima requerida es lo
(45.7 cm). _
Excepto para modelo de 30", la distancia **Puerta
mnmarequerdaes4 /2"(1 4cm) Abierta
(vea la nora)
Figura 1 ....
MODELOS CON UN SOLO HORNO DE 24 Y 30
(Modelos de homo doble yea la Figura 2)
pared. Si el adorno del armazon del homo no topa
Agujero a _a izquierda
para el came y la caja de
modelo)
Horno de pared 24" (61 cm) 23 7/8 (60.6) 30 3/4 (78.1) 21 11/16 (55.1) 25 3/8 (64.5)
Homo de pared 30" (762 cm) 29 7/8 (75.9) 29 7/8 (75.9) 28 3/8 (72.1) 25 3/8 (64.5)
Homo de pared 24" (61 cm) 22 (55.9) 22 1/4(56.5) 23 1/2 (59.7) 28 1/8 (71.4) 30 1/8 (76.5) 24(61) Min
Homo de pared 30" (762 cm) 281/2(72.4) 29(73.7) 24(61) 281/4(71.8) 287/8(73.3) 30 (76.2) Min
Todas las dimensiones se dan en pulgadas (cm). Solamente algunos modelos est_n disponibles en Canada1.
P/N 318201510 (0208) Rev. A
English - pages 1-8
Espa_oi - p_tginas 9-16
Eran_ais - pages 17-24
