Seul certains modules de plaque de cuisson
peuvent _tre superposes sur certains modules de
four _lectriques encastr_s, _num_r_s par num_ro
d'identification du fabricant (voir la feuille
annex_e dans I'enveloppe documents).
Pour pr_venir tout
basculement du four
encastr_ et des
blessures, il faut
fixer le four
I'armoire & I'aide des
vis anti- bascules
correcte-ment
install_es.
BoTte de jonction de 208 /
240V pour four encastr_.
Des panneaux lat_raux sont
n_cessaires pour isoler I'unit_ des
armoires adjacentes. La hauteur
des panneaux doit permettre une
installation des modules de plaque
de cuisson approuv_s.
36 po Min.
(91.4 cm)
Utilisez un contre-plaqu_ de 3/4 po
(1.9 cm), install_ sur deux lisses, de
niveau avec le garde pied. Le tout
doit pouvoir supporter 150 Ibs (68 kg).
4 1/2 po
(11.4 cm)
Max.*
D_coupez une ouverture dans la
base de9 pox9 po,_ 2 po (23x
23 cm, 5 cm) du panneau lat_rale
gauche, pour permettre le passage
du c_ble gain_ vers la boTte de
jonction ou la bo?te de fusibles.
* Si aucune plaque de cuisson
n'est install_e directement au
dessus du four, un maximum de
5 po (12.7 cm) est permis.
28 1/8" (71.4 cm) Min.
27" (68.6 cm) 24 7/8" (63.2 cm) Min. 23 1/2" (59.7 cm) Min. 28 5/8 (72.7 cm) Max.
Four encastr_ 25 1/4" (64.1 cm) Max.

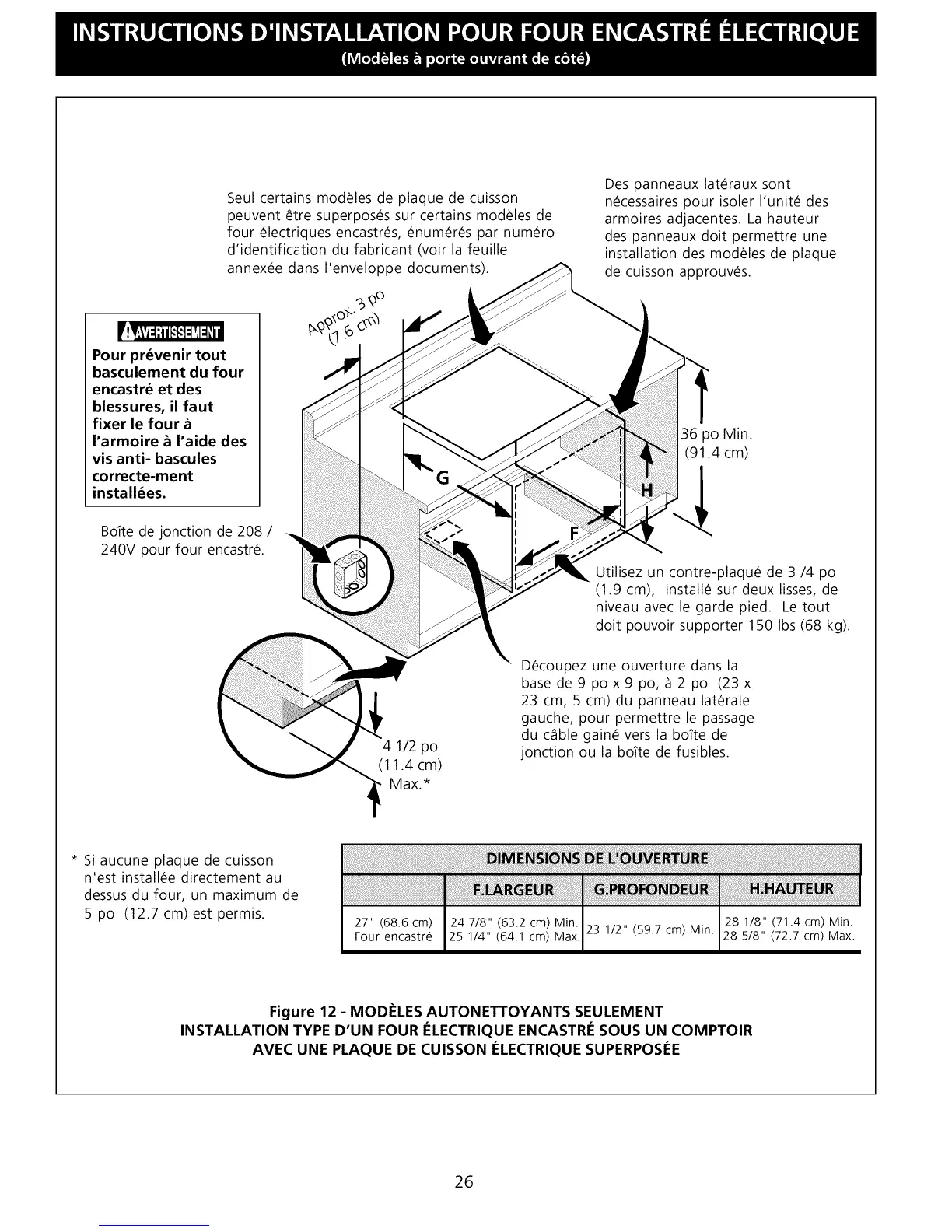

Figure 12 - MODI:LES AUTONETTOYANTS SEULEMENT
INSTALLATION TYPE D°UN FOUR I_LECTRIQUE ENCASTRI_SOUS UN COMPTOIR
AVEC UNE PLAQUE DE CUISSON I_LECTRIQUESUPERPOSI_E
26
