23
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

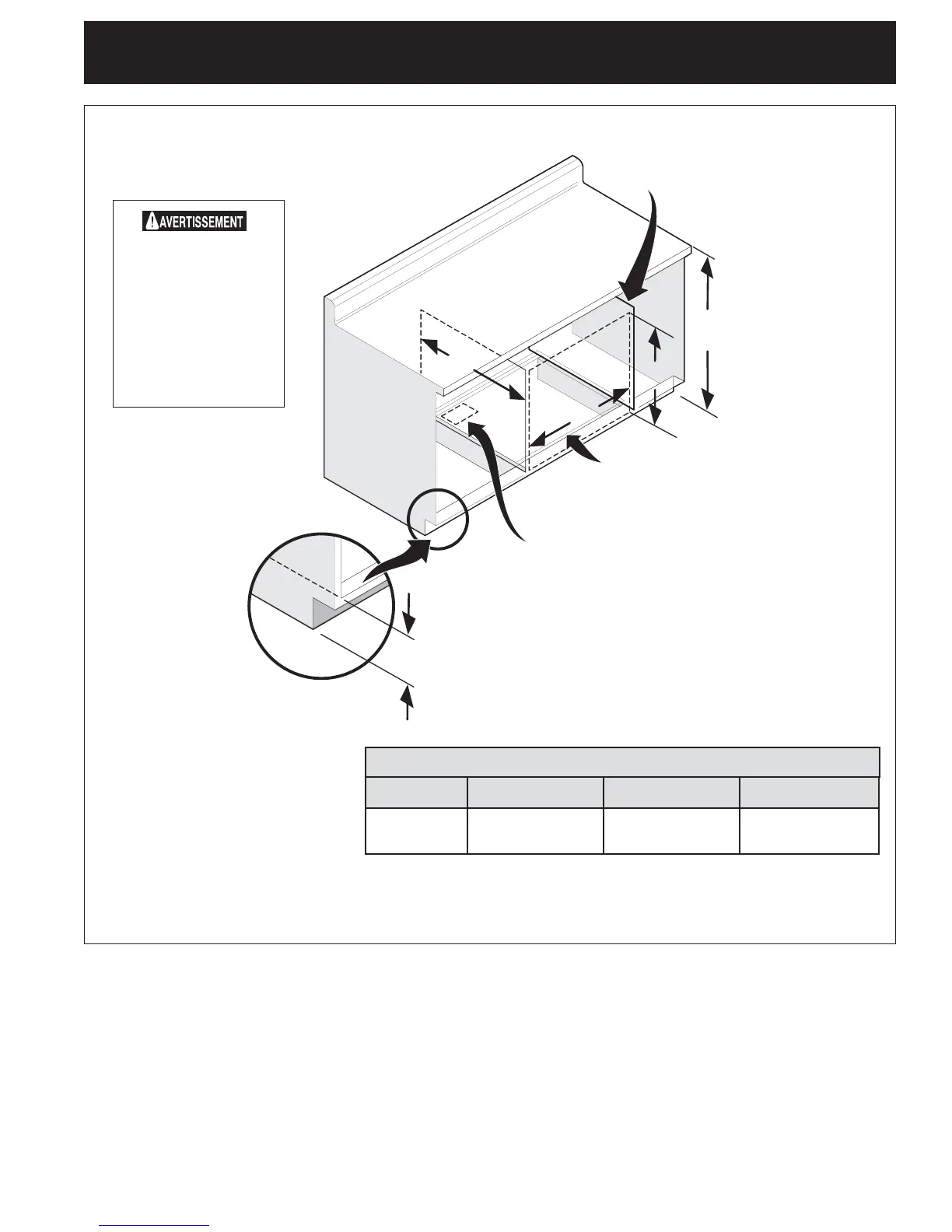

Figure 10 – INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ ÉLECTRIQUE SOUS UN COMPTOIR
FOUR ENCASTRÉ 30" SEULEMENT
Pour prévenir tout
basculement du four
encastré et des
blessures, il faut fixer
le four à l'armoire en
installant
correctement les
supports ou les vis de
fixation.
Des panneaux latéraux sont
nécessaires pour isoler l'unité des
armoires adjacentes.
36" Min.
(91.4 cm)
G
F
H
Utilisez un contre-plaqué de 3/4" (1.9 cm),
installé sur deux lisses, de niveau avec le
garde pied. Le tout doit pouvoir supporter
150 lbs (68 kg).
Découpez une ouverture dans la
base de 9" x 9" (23 x 23 cm), à 2"
(5 cm) du panneau latéral gauche,
pour permettre le passage du câble
gainé vers la prise murale ou boîte
de jonction.
4 1/2"
(11.4 cm)
Max.
DIMENSIONS DE DÉCOUPAGE
F. LARGEUR
G. PROFONDEUR
H. HAUTEUR
30" (76.2 cm)
Four encastré
28 1/2" (72.4 cm) Min.
29" (73.7 cm) Max.
24" (61 cm) Min.
28 1/4" (71.8 cm) Min.
28 7/8" (73.3 cm) Max.
