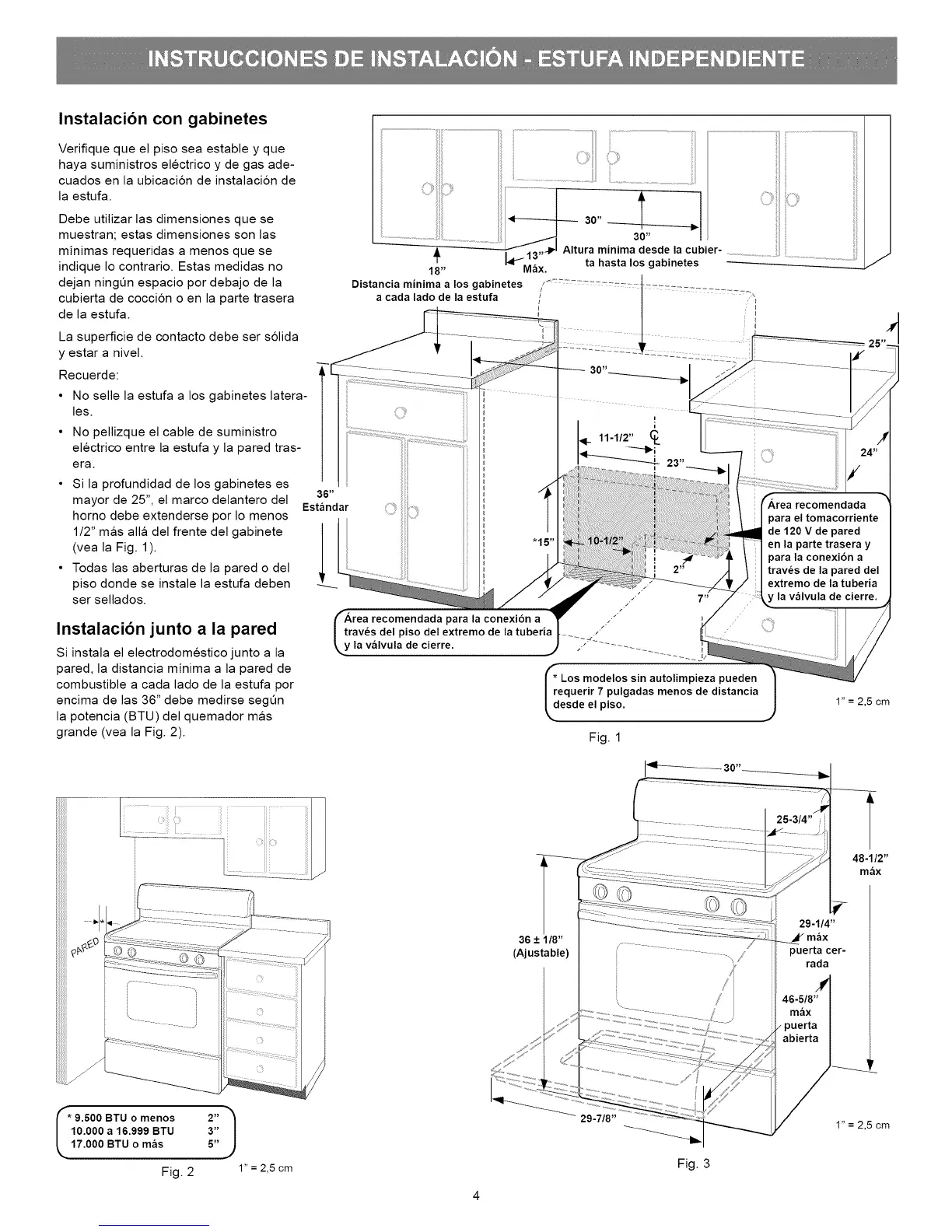

Instalacibn con gabinetes
Verifique que el piso sea estable y que
haya suministros electrico y de gas ade-
cuados en la ubicaci6n de instalaci6n de
la estufa.
Debe utilizar las dimensiones que se
muestran; estas dimensiones son las
minimas requeridas a menos que se
indique Io contrario. Estas medidas no
dejan ningQn espacio por debajo de la
cubierta de coccion o en la parte trasera
de la estufa.
La superficie de contacto debe ser s61ida
y estar a nivel.
Recuerde:
• No selle la estufa a los gabinetes latera-
les.
• No pellizque el cable de suministro
electrico entre la estufa y la pared tras-
era.
• Si la profundidad de los gabinetes es
mayor de 25", el marco delantero del
horno debe extenderse por Io menos
1/2" mas alia del frente del gabinete
(vea la Fig. 1).
• Todas las aberturas de la pared o del
piso donde se instale la estufa deben
ser sellados.
Instalacibn junto a la pared
Si instala el electrodomestico junto a la
pared, la distancia minima a la pared de
combustible a cada lado de la estufa por
encima de las 36" debe medirse segQn
la potencia (BTU) del quemador mas
grande (vea la Fig. 2).
36 _
Est_ndar
18" M_x.
Distancia minima a los gabinetes
a cada lado de laestufa /
I
"15"
Area recomendada para la conexion a
traves del piso det extremo de la tuberia
y la valvula de cierre.
ta hasta los gabinetes
* Los modelos sin autolimpieza pueden
requerir 7 pulgadas menos de distancia
desde el piso,
Fig. 1
Area recomendada
para el tomacorriente
de 120 V de pared
en la parte trasera y
para la conexibn a
tray,s de la pared del
extremo de la tuberia
la v&lvula de cierre.
1" = 2,5 cm
36 -+1/8"
(Ajustable)
/ ......
29-1/4"
m_x
puerta cer-
rada
* 9.500 BTU o menos 2" 1
10.000 a 16.999 BTU 3"
17,000 BTU o m&s 5"
Fig. 2
1" = 2,5 cm
29-7/8"
Fig. 3
1" = 2,5 cm
