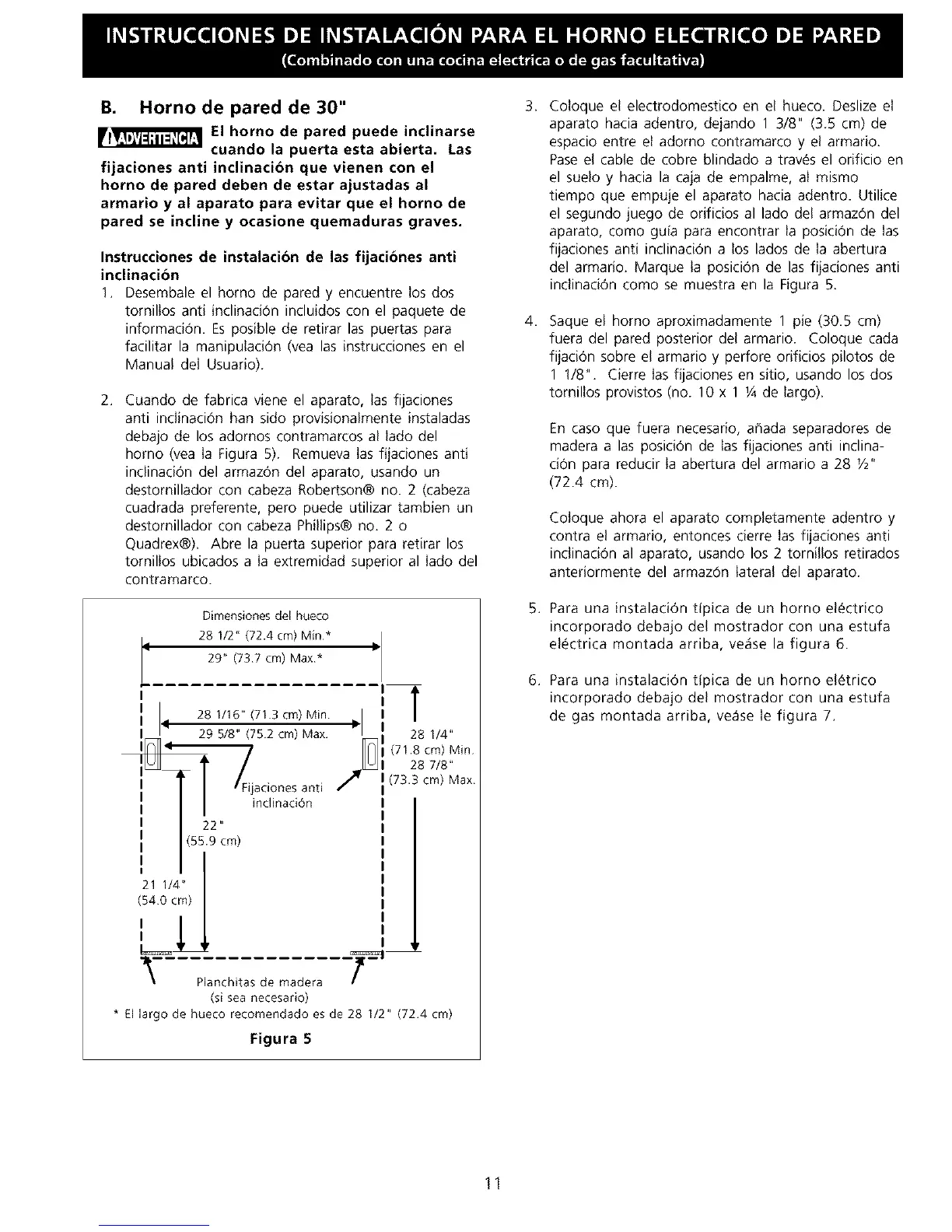

B. Hornode pared de 30"
rl _ El homo de pared puede inclinarse
cuando la puerta esta abierta. Las
fijaciones anti inclinaci6n que vienen con el
homo de pared deben de estar ajustadas al
armario y al aparato para evitar que el homo de
pared se incline y ocasione quemaduras graves.
Instrucciones de instalaci6n de las fijaci6nes anti
inclinaci6n
1. Desembale el homo de pared y encuentre los dos
tomillos anti inclinaci6n incluidos con el paquete de
informaci6n. Es posible de retirar las puertas para
facilitar la manipulaci6n (vea las instrucciones en el
Manual del Usuario).
2. Cuando de fabrica viene el aparato, las fijaciones
anti inclinaci6n han sido provisionalmente instaladas
debajo de los adomos contramarcos al lado del
homo (yea la Figura 5). Remueva las fijaciones anti
inclinaci6n del armaz6n del aparato, usando un
destomillador con cabeza Robertson® no. 2 (cabeza
cuadrada preferente, pero puede utilizar tambien un
destomillador con cabeza Phillips® no. 2 o
Quadrex®). Abre la puerta superior para retirar los
tomillos ubicados a la extremidad superior al lado del
contramarco.
Dimensiones del hueco
I
I
28 1/2 '_(72.4 cm) Min* I_
29 ° (737 cm) Max*
28 1/16" (71 3 cm) Min i_ I
29 5/8" (752 cm) Max
22"
(55.9 cm)
,,'U
1_ Planchitas de madera
(si sea necesario)
* El largo de hueco recomendado es de 28 1/2" (724 cm)
t
28 1/4"
(71.8 cm) Min
28 7/8"
(73.3 cm) Max
Figura 5
3_
4_
5_
6_
Coloque el electrodomestico en el hueco. Deslize el
aparato hacia adentro, dejando 1 3/8" (3.5 cm) de
espacio entre el adorno contramarco y el armario.
Pase el cable de cobre blindado a trav6s el orificio en
el suelo y hacia la caja de empalme, al mismo
tiempo que empuje el aparato hacia adentro. Utilice
el segundo juego de orificios al lado del armaz6n del
aparato, como guia para encontrar la posici6n de las
fijaciones anti inclinaci6n a los lados de la abertura
del armario. Marque la posici6n de las fijaciones anti
inclinaci6n como se muestra en la Figura 5.
Saque el homo aproximadamente 1 pie (30.5 cm)
fuera del pared posterior del armario. Coloque cada
fijaci6n sobre el armario y perfore orificios pilotos de
1 1/8". Cierre las fijaciones en sitio, usando los dos
tornillos provistos (no. 10 x 1 _Ade largo).
En caso que fuera necesario, ahada separadores de
madera alas posici6n de las fijaciones anti inclina-
ci6n para reducir la abertura del armario a 28 Y2"
(72.4 cm).
Coloque ahora el aparato completamente adentro y
contra el armario, entonces cierre las fijaciones anti
inclinaci6n al aparato, usando los 2 tornillos retirados
anteriormente del armaz6n lateral del aparato.
Para una instalaci6n tipica de un horno el6ctrico
incorporado debajo del mostrador con una estufa
electrica montada arriba, vegse la figura 6.
Para una instalaci6n tipica de un horno el6trico
incorporado debajo del mostrador con una estufa
de gas montada arriba, verse le figura 7.
11
