Fronius Chilly 08 - Page 34

DATUM
bearbeitet
01.02.2010
geprüft
DATUM
ZEICHN. NR.
Blatt
DATUM
01.02.2010

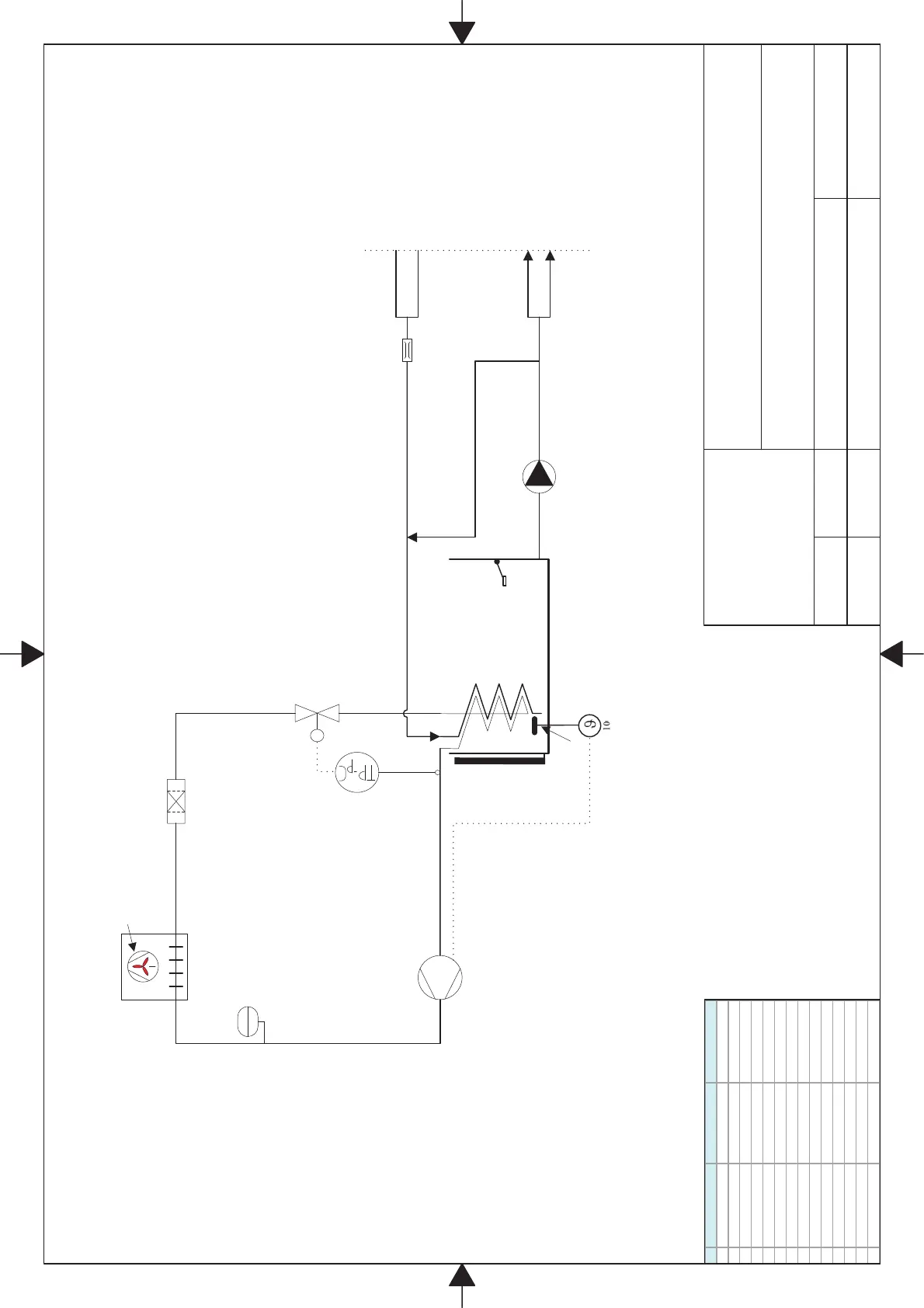

Fließschema/ hydraulic schema/ schéma hydraulique
Type: Chilly 15-45
F1422
1 von 1
A.BartschD.Krieger
3
2
1
6
13
14
11
1
5
stetiger Bypass, continual bypass
bypass permanent
9
Nr. dt. engl. franz.
1 Kompressor compressor compresseur 2 Verflüssiger condenser condenseur 3 Lüfter fan ventilateur 4 HD- Pressostat hp- switch pressostat HP 6 Trockner drier déshydrateur 8 Expansionsventil expansion valve détendeur 9 Verdampfer evaporator évaporateur
10 Thermostat thermostat thermostat 11 Fühler sensor sonde 13 Tank tank bac 14 Füllstandsanzeige fluid level indicator niveau visuel 15 Pumpe pump pompe 18 Strömungswächter flow switch controleur de débit 34 Schwimmerschalter float switch controleur niveau
8
18
34
PZAH
4
