Monteringsvejledning
FORBEREDELSE:
• Før montering skal du sikre, at du har nok plads omkring objektet. Brug dette værktøj til at
 samle.Førmonteringenskaldukontrollere,atallenødvendigedeleertilrådighed.
• Detanbefaleskraftigt,atdennemaskinesamlesaftoellererepersonerforatundgå
skader.

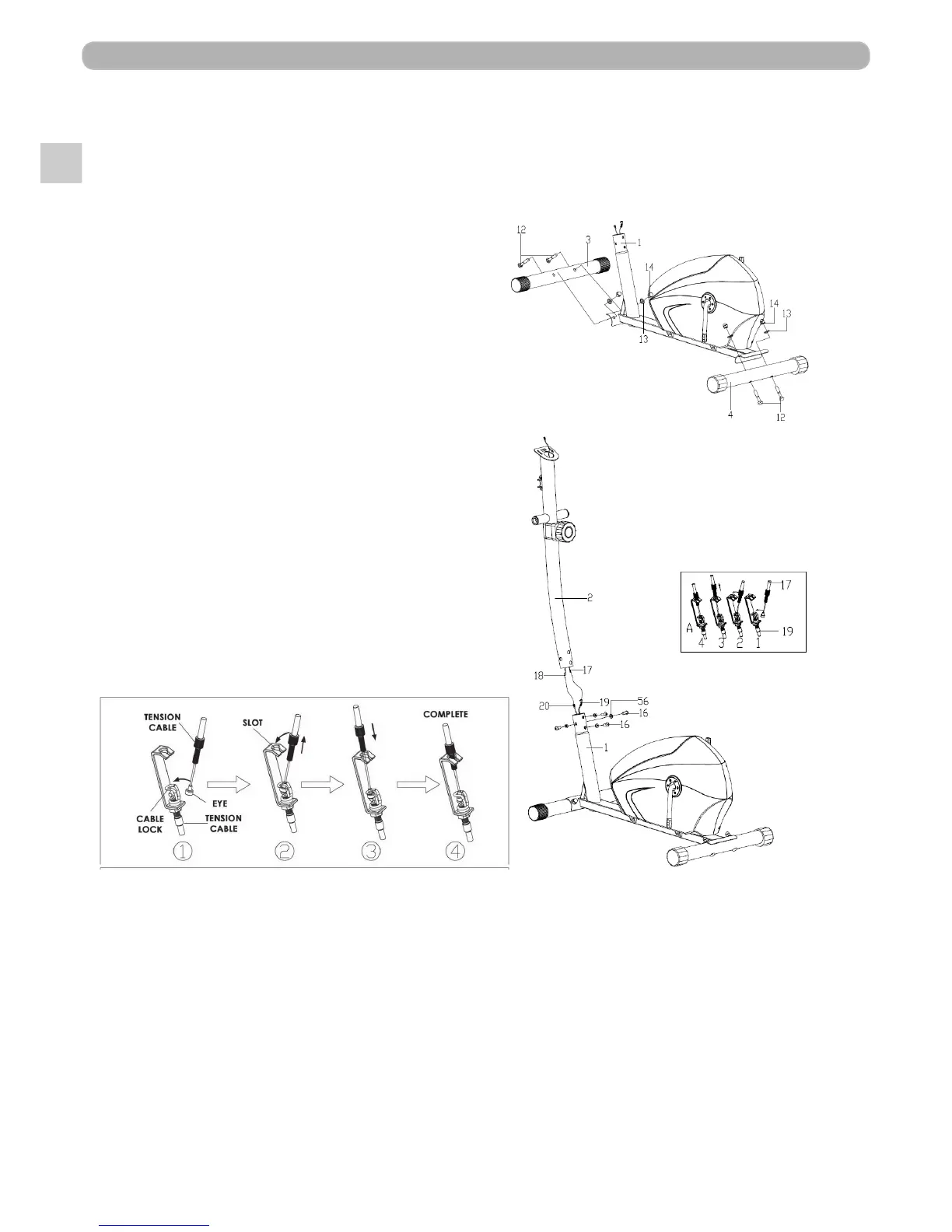

Trin 1:
• Fikser Frontstabilisatoren (3) og Bagstabilisatoren
(4) til Hovedrammen (1) med vognbolte (12),
skæve skiver (13) og topmøtrikker (14).
Trin 2:
• Tilslut sensorledningen (20) godt til
Forlængerledningen (18) og tilslut derefter den
Spændbare wire (19) godt til Spændkontrollens
(17) ledning som vist.
• Fastgør Gaffelrøret (2) til Hovedrammen (1) med
Insexskruer (16), Skæv skive (56).
Trin 3:
• FastgørSvingarmen(6L)tildenlangeaksepåGaffelrøret(2)medSekstantbolten(24),Fjeder-
skiver (52), Flad skive (25), Bølgeskive (54) og Styrstamme (27), som vist. Vær venlig ikke at
stramme dem i denne omgang.
• Fastgør den sammenkoblede ledning sammen med Pedalstøtten (5L) til Kranken (22) ved
hjælpafPedallåsebolten(38L),Bølgeskive(62),Fjederskive(41)ogNylonmøtrikker(42L)som
vist. Spænd dem venligst ikke i denne omgang.
• MonterSvingarm(6L)tilPedalstøtte(5L)medSekskantsbolt(30),adskive(31)ognylon
møtrik (32). Spænd den sekskantede bolt (24)(30) og nylon møtrik (42L). Dæk tilslut af møtrik
hætterne (23) (57) (43) (36).
• SætPedalstøtten(5R)ogSvingarmen(6R)tilKranken(22)ogGaffelrøret(2)pådensamme
måde.
• Sæt Pedalen (10L/R) til Pedalstøtten (5L/R) med Sekskantet bolt (33), Flad skive (34) og Ny-
lonmøtrikker(35).
DK
