Assembly Instruction
FORBEREDELSER:
• Før montering, sørg for at du har nok plass rundt objektet. Bruk medfølgende verktøy til
montering. Før montering, vennligst kontroller at alle nødvendige deler er tilgjengelige.
• Detersterktanbefaltatdennemaskinenenmonteresavtoellererepersonerforåunngå
potensielle skader.

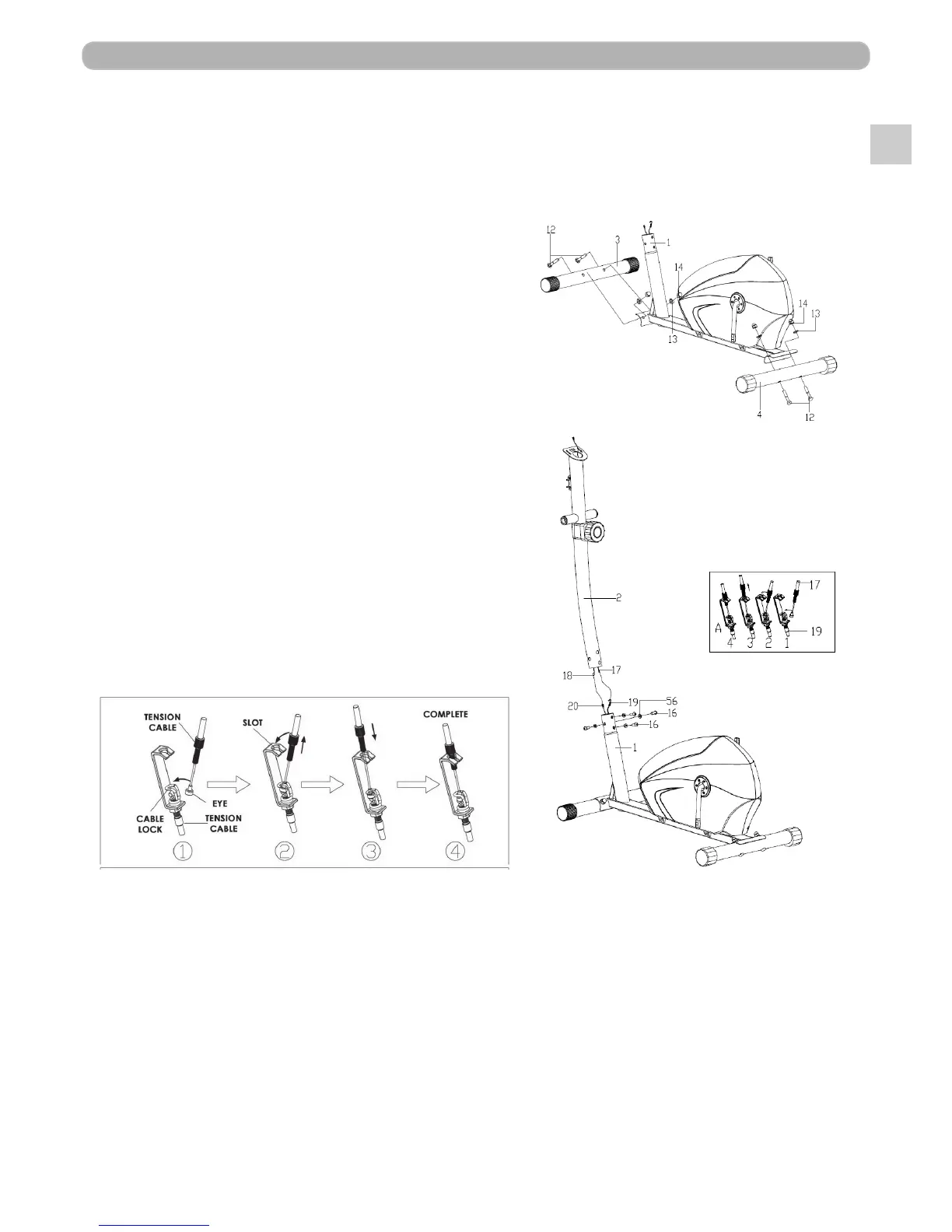

Trinn 1:
• Fikser Frontstabilisatoren (3) og Bakstabilisatoren (4)
till Hovedrammen (1) med Vognbolt (12), Buet skive
(13) og Hettemutter (14).
Trinn 2:
• Koble Sensorledningen (20) godt til Forlengnings-
ledningen (18) og koble deretter den Spennbare
vaieren (19) godt til Spenningskontrollens (17) ledning,
som vist.
• Fest Gaffelrøret (2) til Hovedrammen (1) med Skrue
med innvendig sekskant (16), Buet skive (56).
Trinn 3:
• FestSvingarmen(6L)tildenlangeakselenpåGaffelrøret(2)medSekskantbolt(24),Fjærski-
ve (52), Plan skive (25), Bølgeformet skive (54) og Styrestamme (27), som vist. Vennligst ikke
stram dem denne gangen.
• Fest det sammenkoblede leddet sammen med Pedalstøtten (5L) til Kranken (22) ved hjelp av
Låsebolttilpedal(38L),Bølgeformetskive(62),Fjærskive(41)ogNylonmutter(42L),somvist.
Vennligst ikke stram dem denne gangen.
• Koble Svingarm (6L) til Pedalstøtte (5L) med Sekskantbolt (30), Plan skive (31) og Nylonmutter
(32).StramSekskantbolten(24)(30)ogNylonmutteren(42L).SettpåMutterkappene(23)(57)
(43) (36) til slutt.
• FestPedalstøtten(5R)ogSvingarmen(6R)tilKranken(22)ogGaffelrøret(2)påsammemåte.
• Fest Pedalen (10L/R) til Pedalstøtten (5L/R) med Sekskantbolt (33), Plan skive (34) og Nylon-
mutter (35).
