Kurzbeschreibung des Mainboards
Vorgehensweise
Der Steckplatz für Prozessor ist zu m Schutz der Federkon takte mit einer Schutzkappe
abgedeckt. Im Garantiefall kann d as Mainboard nur mit befestigter Schutzkappe
von Fujitsu Technology Solutions zurück genommen w erden !
a
b
b
► Entfernen Sie den Kühlkörper.
► Drücken Sie au f den H ebel und
haken Sie ihn aus.
► Klappen Sie die Halterung nach oben.

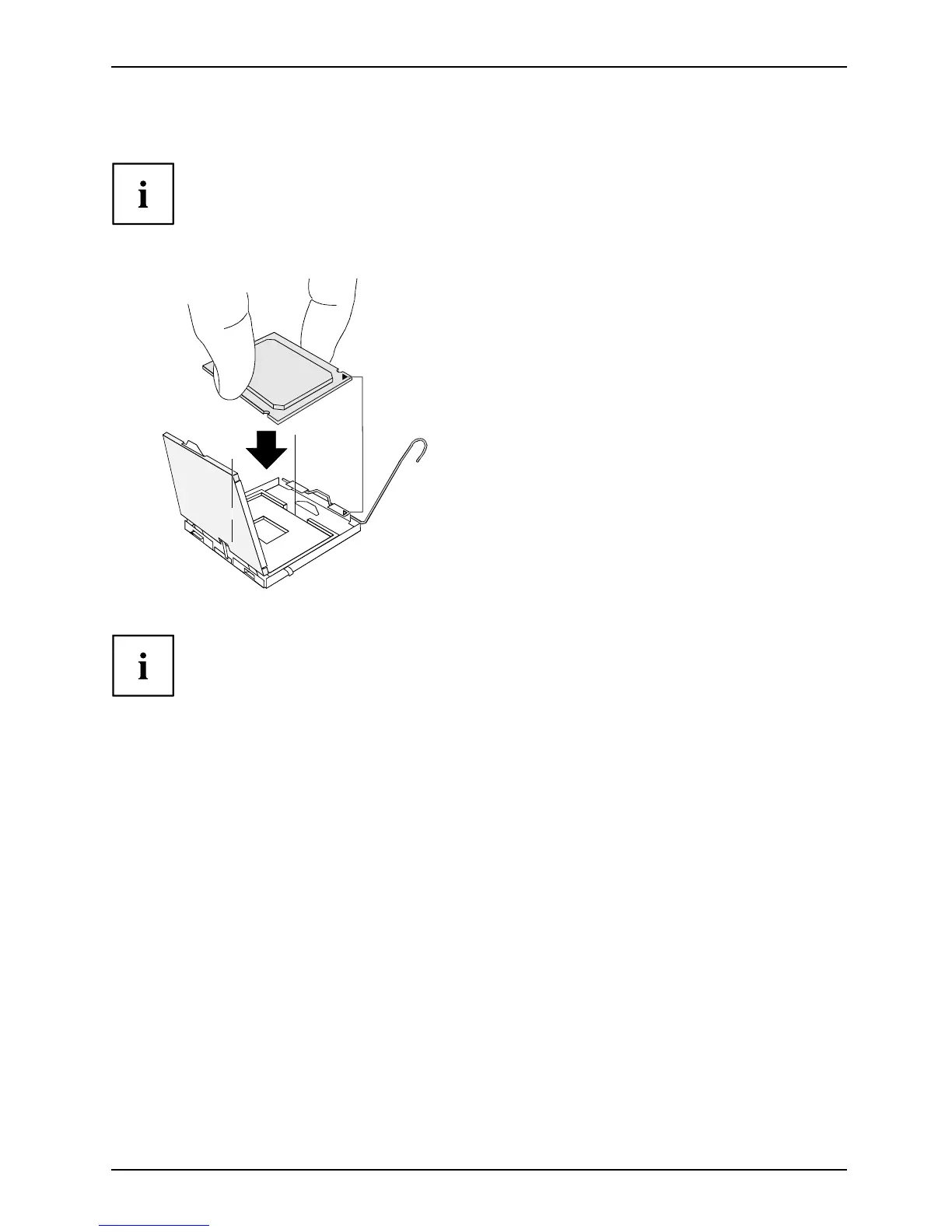

► Halten Sie den Prozessor mit Daumen
und Z eigefin ger und stecken Sie ihn
so in den Steckplatz (b), dass die
Markierung des Prozess ors mit der
Markierung am Steckplatz von der Lage
her übereinstimmt (a).
► Drücken Sie den Hebel nach unten,
bis er wieder einhakt.
► Entfernen Sie die Schutzklappe und
verwahren Sie diese.
Bitte beachten S
ie, dass je nach verwendete m Kühlkörper unt ersch iedliche
Kühlkörperhalt
erungen auf dem Mainboard benötigt we rden.
► Je nach Ausbau-Variante m üssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit W ärmeleitpaste bestreichen, be vor Sie ihn aufsetzen.
► Befestigen Sie d
en Kühlkörper - je nach Au sführung - mit vier Schrauben
oder stecken Sie
ihn in die Befestigungen.
A26361-D2811-Z210-1-8N19, Ausgabe 1 Deutsch - 3
