Fulterer FR 771 - Top Guide Mounting; Drawer Slide Installation

3/8

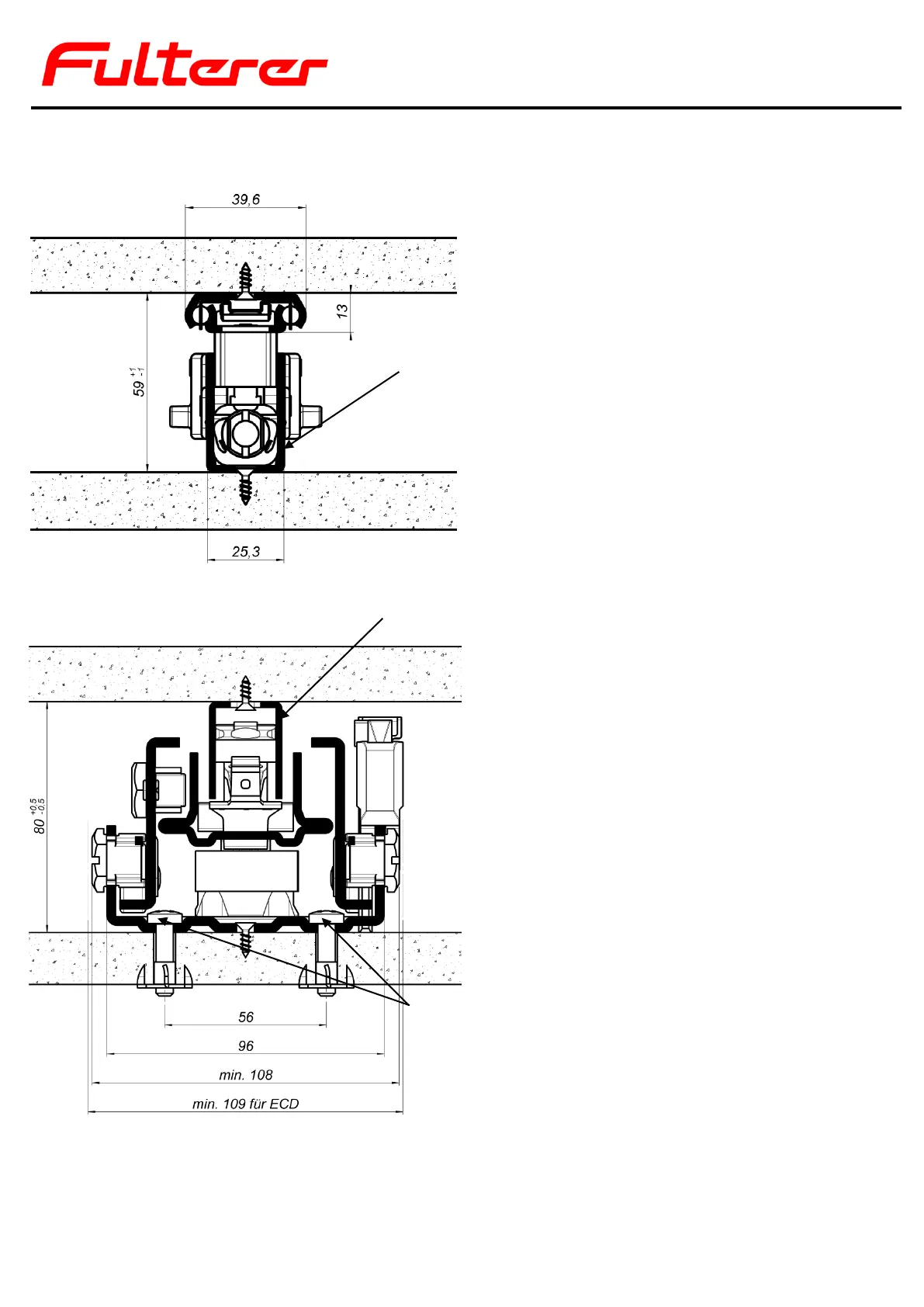

Befestigung / Mounting
+ Gegenführung am Korpus lt.
Einbauzeichnung 1 und
Bohrbildtabelle Seite 4 entsprechend mit
Ø4 Spax-Schraube befestigen.
+ The Top Guide mounts as shown in
drawing 1 and the hole location drawing
on page 4 using #6 flat head screws.
Befestigung / Mounting
+ FR 771 Differential-Kulissenauszug am
Korpus lt. Einbauzeichnung 2 und
Bohrbildtabelle Seite 4 entsprechend mit
Ø5 Spax-Schraube und M6 Schraube
befestigen.
+ FR 771 Progressive-Action Pantry-Pullout
Drawer slide mounts in cabinet as shown in
drawing 2 and according to the hole
location drawing on page 4 using #10
flat head screws and M6/¼-20 bolts.
1a
2a
Ø4/#6
Ø4/#6
Ø4/#6
Ø5/#10
M6/¼-20
Adapter
U-Profil
