Tweeter componente SG-TW10
Alto-falante FUSION Signature Series
Fio do alto-falante (não incluso), desencapado na extremidade que
se conecta ao terminal piggyback espada e terminado com um
conector espada fêmea (não incluso) na extremidade que se
conecta ao tweeter
Terminal piggy-back espada (incluso)
Fio do alto-falante do sistema estéreo

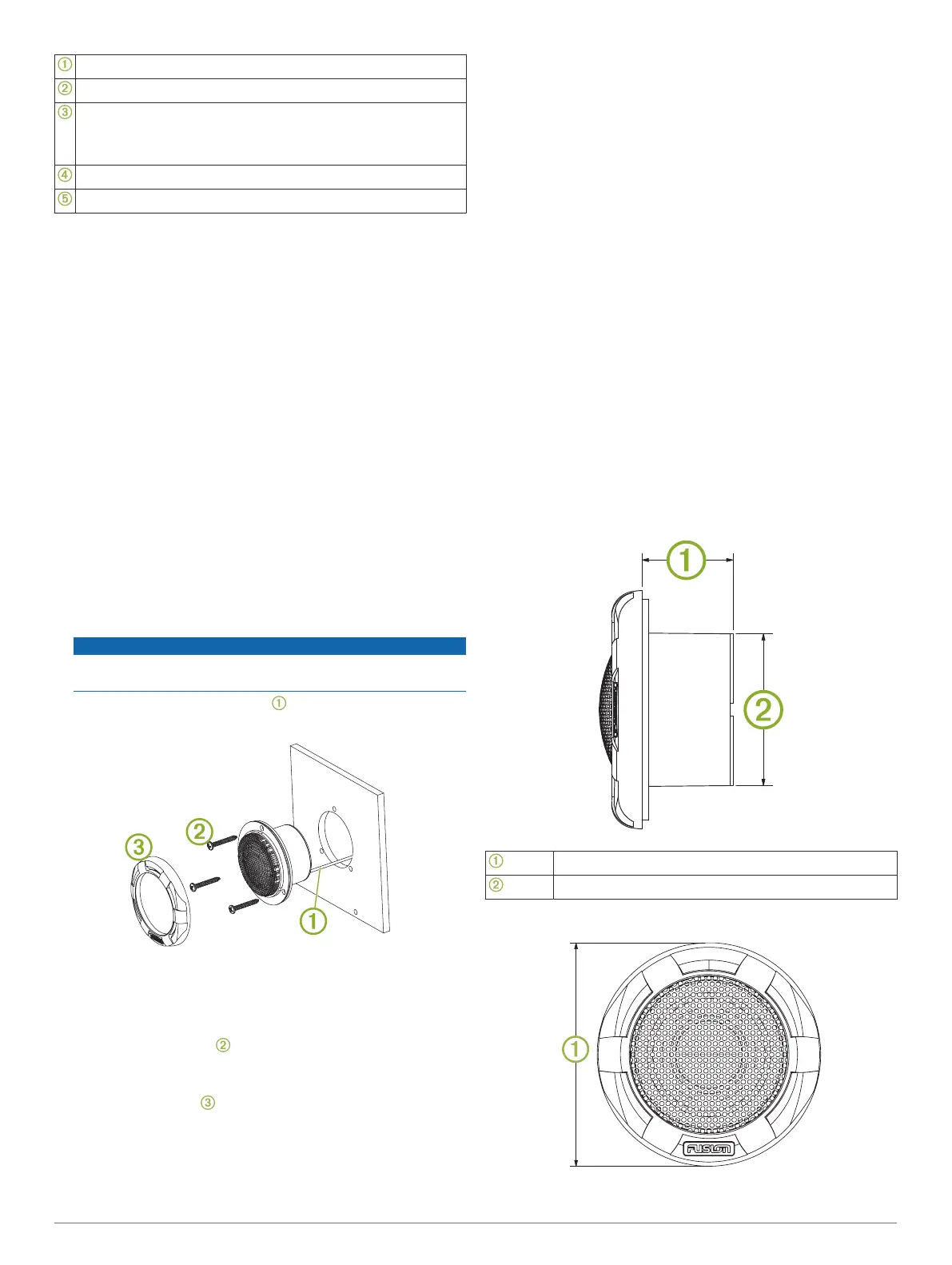

Montagem dos alto-falantes Tweeter
Antes de montar os tweeters, escolha o local conforme as
diretrizes acima.
Antes de recortar a superfície de montagem, verifique se há
espaço suficiente para o tweeter atrás da superfície. Consulte
as especificações para obter mais informações sobre as folgas.
1
Conecte os fios do alto-falante a partir do conector terminal
piggyback espada incluso ao local do tweeter, longe de
fontes de interferências elétricas (Conexões dos alto-
falantes, página 17).
2
Marque o centro do local do tweeter na superfície de
montagem.
3
Utilizando uma serra-copo de 51 mm (2 pol.), recorte o furo
para o tweeter.
4
Coloque o tweeter no furo para testar o ajuste.
5
Se necessário, use uma lima ou lixa para melhorar o
tamanho do corte.
6
Depois de encaixar o tweeter corretamente no furo, marque
os furos de montagem para o tweeter na superfície.
7
Remova o tweeter do furo.
8
Com uma broca de tamanho apropriado para a superfície de
montagem e tipo de parafuso, faça os furos piloto.
AVISO
Não faça os furos-piloto nos furos do tweeter. Fazer a
perfuração pelo tweeter pode danificá-lo.
9
Conecte os fios do alto-falante enquanto observa a
polaridade.
10
Coloque o tweeter no corte.
11
Teste o tweeter para verificar se ele reproduz músicas
corretamente.
12
Fixe a caixa do tweeter na superfície de montagem usando
os parafusos inclusos .
OBSERVAÇÃO: não aperte os parafusos, especialmente se
a superfície de montagem não for plana.
13
Empurre a moldura na parte da frente do tweeter até que
ela se encaixe no lugar.
OBSERVAÇÃO: a moldura fica presa de forma segura no
tweeter quando você a encaixa no lugar. Você deve testar a
operação correta do tweeter antes de fixar a moldura.
Configuração dos alto-falantes Tweeter
Para um desempenho adequado, você deve configurar o perfil
DSP no seu sistema estéreo para os tweeters.
1
Depois de conectar os tweeters aos alto-falantes da FUSION
Signature Series, ligue o sistema estéreo compatível com
DSP.
2
Usando o aplicativo de controle remoto FUSION-Link, abra
as configurações de DSP do sistema estéreo.
3
Selecione o perfil DSP para os alto-falantes e tweeter da
FUSION Signature Series e aplique-o ao sistema estéreo.
4
Se necessário, ajuste a saída do tweeter, ajustando as
configurações de toque no sistema estéreo.
Consulte o manual do proprietário do seu sistema estéreo
para mais detalhes sobre como ajustar as configurações de
toque.
Informações sobre o alto-falante
Registro de seu Tweeter componente SG-TW10
Ajude-nos a atendê-lo melhor completando ainda hoje nosso
registro online.
• Acesse www.fusionentertainment.com.
• Mantenha o recibo de venda original ou uma cópia em um
local seguro.
Desenhos dimensionais
Visão lateral
28 mm (1
1
/
8
pol.)
47 mm (1
7
/
8
pol.)
Visão frontal
18 Instruções de instalação
