LUZ TRASERA »RL-MINI CLIP/ MRL-MINI«
ES
Datos técnicos e indicaciones
u
Con 3 LEDs y luz de estacionamiento mediante
condensador
u
Probado y homologado de acuerdo con el
StVZO (Reglamento alemán sobre permisos de
circulación)
u
La superficie del reflector de la luz trasera debe
estar alineada perpendicularmente a la carre-
tera y en ángulo recto con el eje longitudinal de
la misma.
u
Potencia nominal: 0,6 W
u
Tensión de entrada: 6V AC
¡ATENCIÓN
en caso de fallo de un diodo luminoso, hay que
cambiar toda la unidad de luz!
Importante:
No será posible encender la luz trasera y el faro
juntos a menos que sean accionados por una
dínamo.
Esta luz trasera está destinada a conectarse a
una luz delantera con tecnología de encendido y
apagado separada.

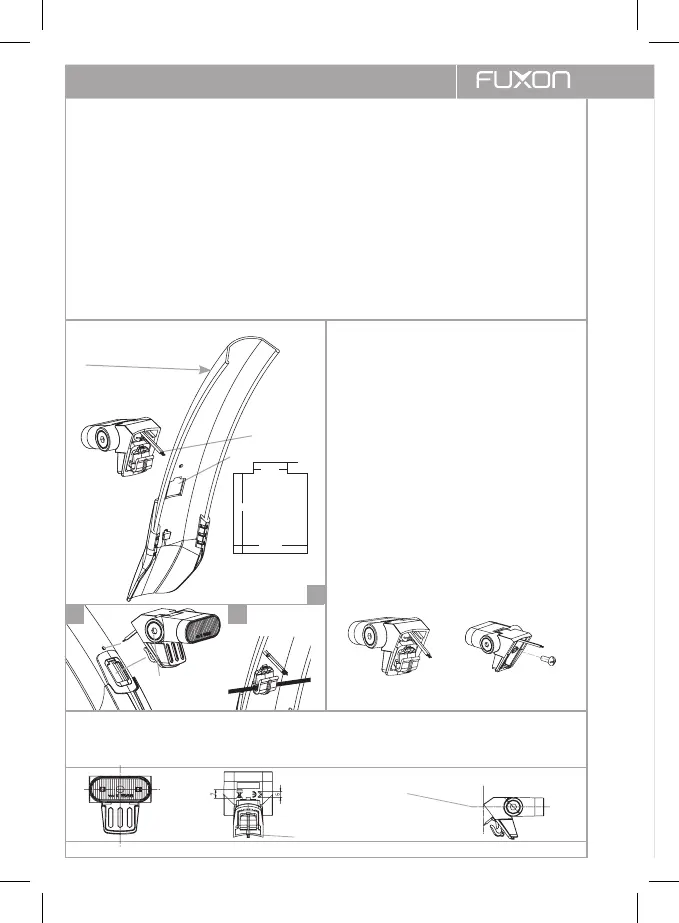

Colocación de la iluminación: (Clip): Fijación de la luz trasera::
u
Altura de montaje: 250-1200 mm
u
Pase el cable por el orificio previsto en el
guardabarros (Fig. 2).
u
Fije la luz trasera al guardabarros con el clip/
tornillo suministrado.
u
CLIP: Para ello, introduzca el clip en el hueco y
fíjelo encajándolo en el soporte del guardabar-
ros (Fig. 3).
Sólo se permite en motos con guardabarros
que ya tienen de serie un recorte como el que
se muestra en la Fig. 1.
u
Para ajustar la luz trasera, gire la luz a la
posición correcta.
u
Antes de cada viaje, asegúrese de que la luz
está firmemente montada y que la luz trasera
no puede ajustarse involuntariamente.
El montaje sólo está permitido en bicicletas con guardabarros que proporcionen un ajuste lo suficientemente firme. Normal-
mente se da un ajuste firme si la posición normal no cambia después del montaje cuando se aplica una fuerza de 2 N y un par
de 1 Nm alrededor del eje vertical. Después de aplicar una carga continua de 200 N durante 5 horas, debe garantizarse que la
luminaria vuelva automáticamente a la posición normal prescrita.
Antes de cada viaje, asegúrese de que la luz trasera esté firmemente montada y no esté cubierta.
Eje de referencia paralelo a la
carretera y paralelo al eje longitudinal
del vehículo
Input:
AC 6V
RL-Mini EB Clip
DC AC 6V (6-12 V)
Cable de la luz
trasera -
(negro+blanco)
Cable de la luz trasera +
(negro)
Input
Sentido de la marcha
Receso:
Espesor necesario del
material de la placa de
protección en el hueco:
1,2 mm
13 mm
14 mm
6 mm
2 mm
tornillo de
ajuste
TornilloClip
1
2 3
