4. MONTAGE
4.1 POIGNÉE RABATTABLE

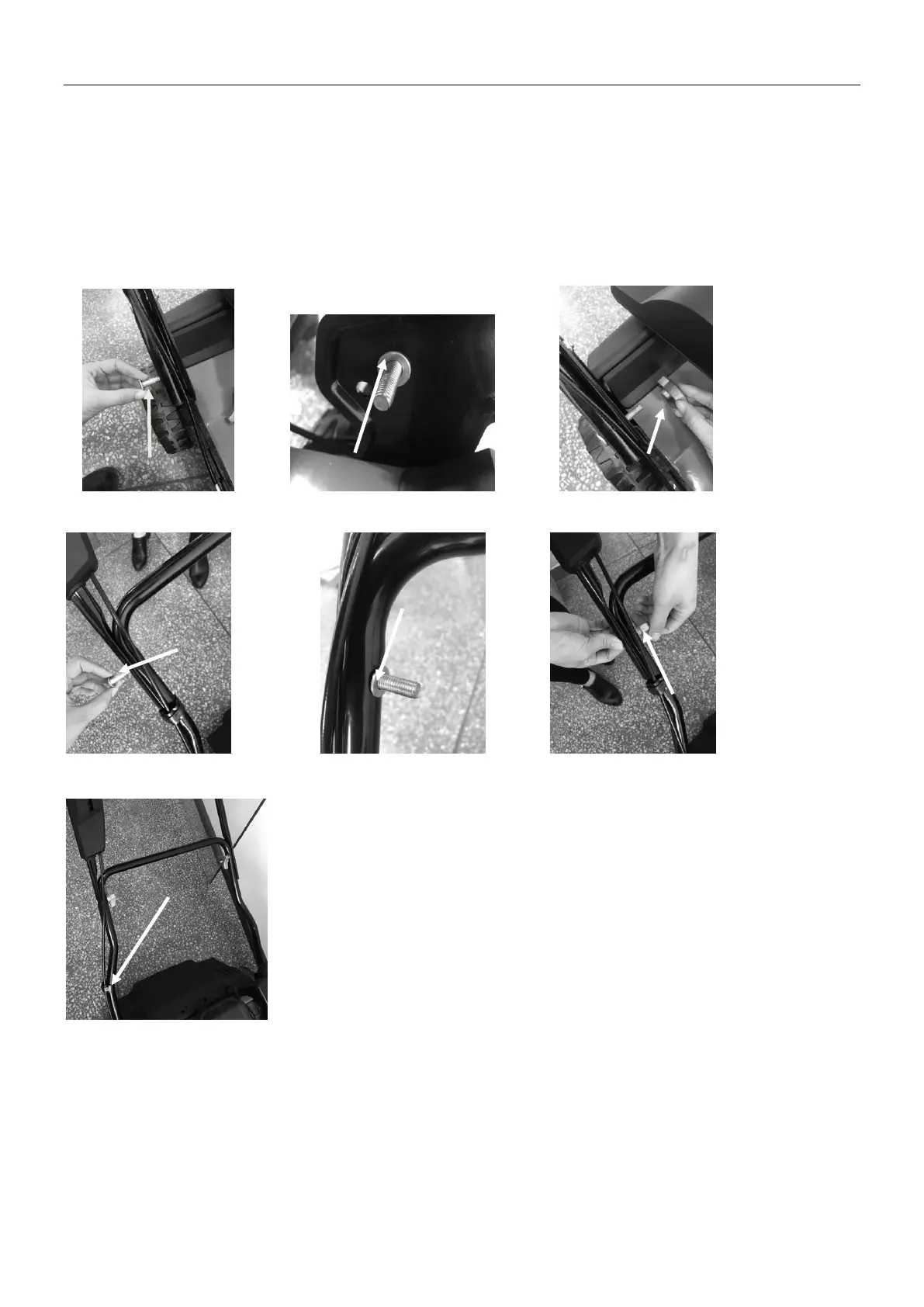

1. Fixez le montant inférieur à l'aide de boulons, de rondelles et d'attaches de verrouillage dans le corps de
l'appareil. (Fig.2A/ Fig.2B/ Fig.2C)
2. Reliez le montant inférieur et le montant supérieur à l'aide de vis, de rondelles et d'attaches de verrouillage.
(Fig.2D/ Fig.2E/ Fig.2F)
3. Fixez les serre-câbles à l'endroit marqué et ensuite attachez le câble. (Fig.2G)
Fig.2A Fig.2B Fig.2C
Fig.2D Fig.2E Fig.2F
Fig.2G
Vis
Rondelle
Dispositif de
verrouillage
Vis
Rondelle
Pièce de
fermetur
Collier de serrage
