Manuale originale di istruzioni FUXTEC FX-BV140_de_en_fr_ita_ rev04
11
4. MONTAGGIO
4.1 MANICO PIEGHEVOLE
1. Fissare il manubrio inferiore al corpo del dispositivo con bulloni, rondelle e attacchi di
bloccaggio. (Fig.2A/ Fig.2B/ Fig.2C)
2. Collegare il manubrio inferiore e il manubrio superiore con viti, rondelle e attacchi di bloccaggio.
(Fig.2D/ Fig.2E/ Fig.2F)
3. Fissare i morsetti per cavi nella posizione contrassegnata e poi fissare il cavo.
(Fig.2G)

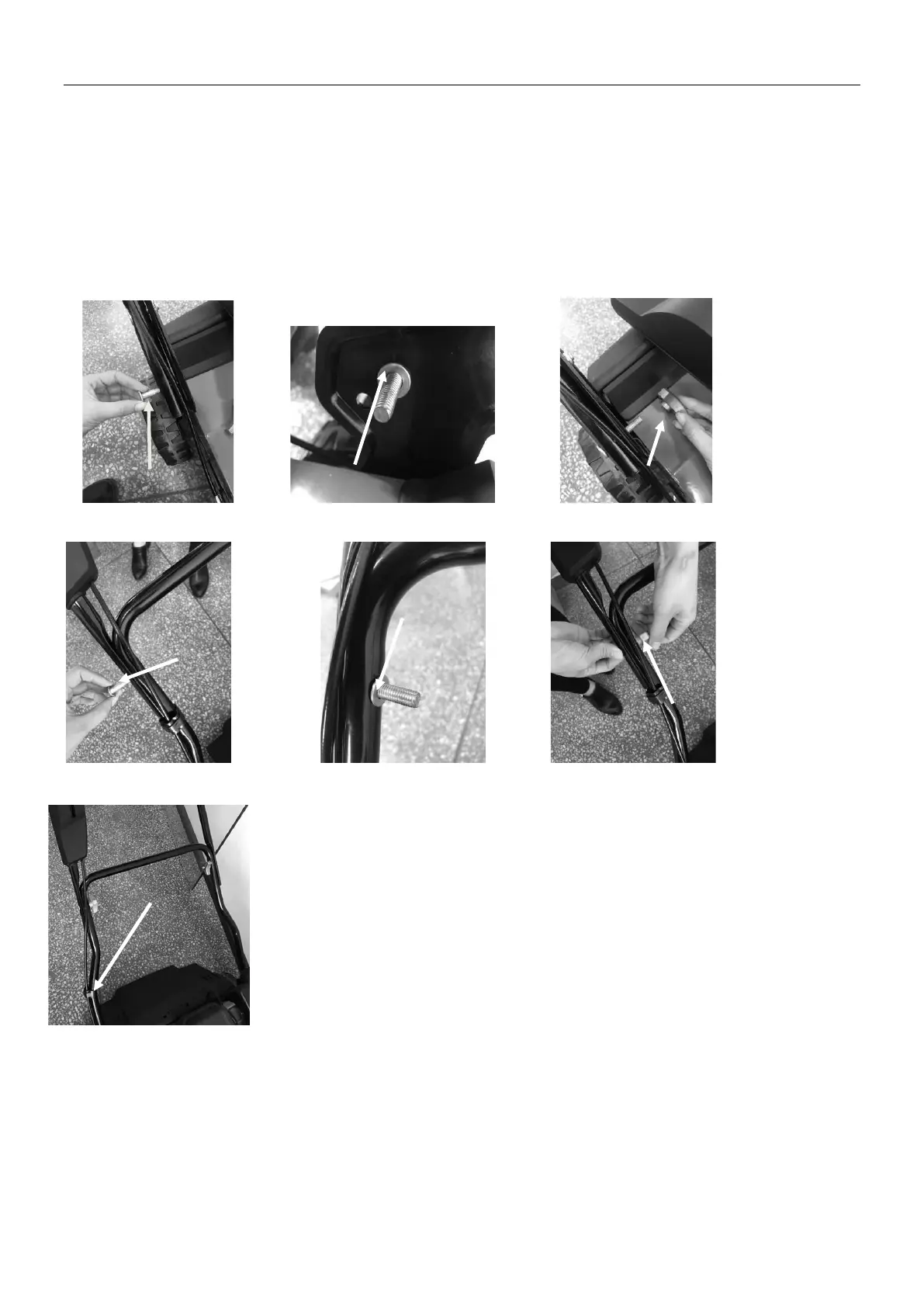

Fig.2A Fig.2B Fig.2C
Fig.2D Fig.2E Fig.2F
Fig.2G
Vite
Rondella
Attacco di
blocco
Vite
Rondella
Attacco di
chiusura
Guida cavi
Kabelklemme
