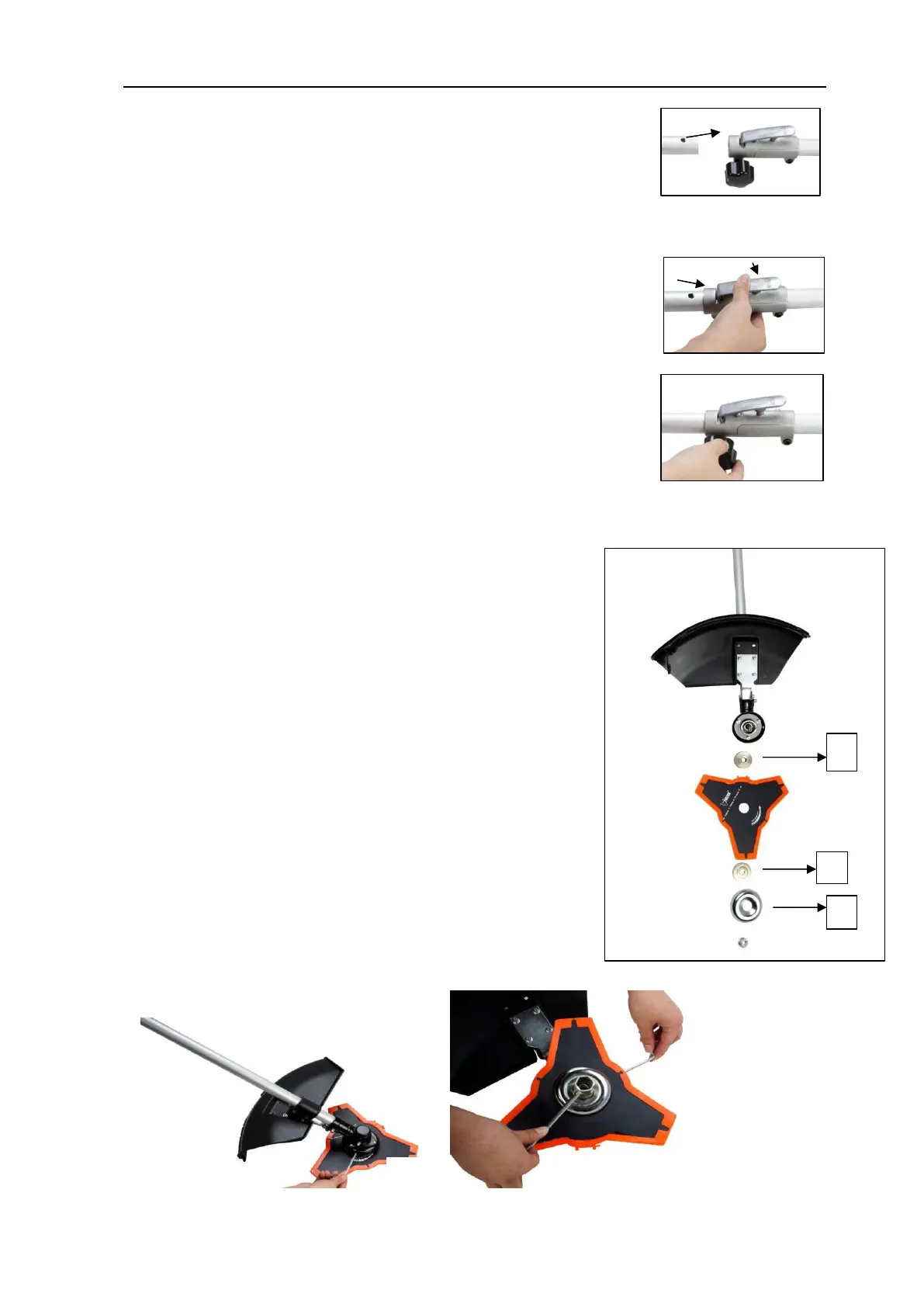

Verriegeln der Antriebsachse
1). Die Antriebsachse an die Hauptwelle anlegen, so dass das
Loch der Achse dem Sperrbolzen des Verbindungsstücks
ausgerichtet ist.
2). Den Sperrbolzen betätigen, und die Antriebsachse in die
Hauptwelle einführen. Den Sperrbolzen loslassen und
sicherstellen, das der Sperrbolzen in das Loch einrastet.
3). Die Flügelschraube im Uhrzeigersinn drehen, um die
Verbindung zu sichern.
Montage des Metalblatts
Schritte:
1. Legen Sie den Schlüssel (1) in das Loch an Getriebekopf.
2. Entfernen Sie die Mutter, die Abdeckung (4) und die
obere Abstandsscheibe (3) von der Getriebewelle
3. Legen Sie das Metallblatt auf die unteren
Abstandsscheibe (2). Sicherstellen, dass die markierte
Seite der Schneideklinge Kontakt mit der Scheibe (2) hat.
4. Schieben Sie die obere Abstandsscheibe (3) über die
Getriebewelle auf das Metallblatt. Achten Sie darauf,
die obere Seite der Schneidklinge Kontakt mit den
Abstandsscheibe (3) hat.
5. Setzen Sie die Abdeckung (4) auf und schrauben Sie die
Überwurfmutter fest mit verriegeltem Getriebekopf
(siehe Punkt 1)
