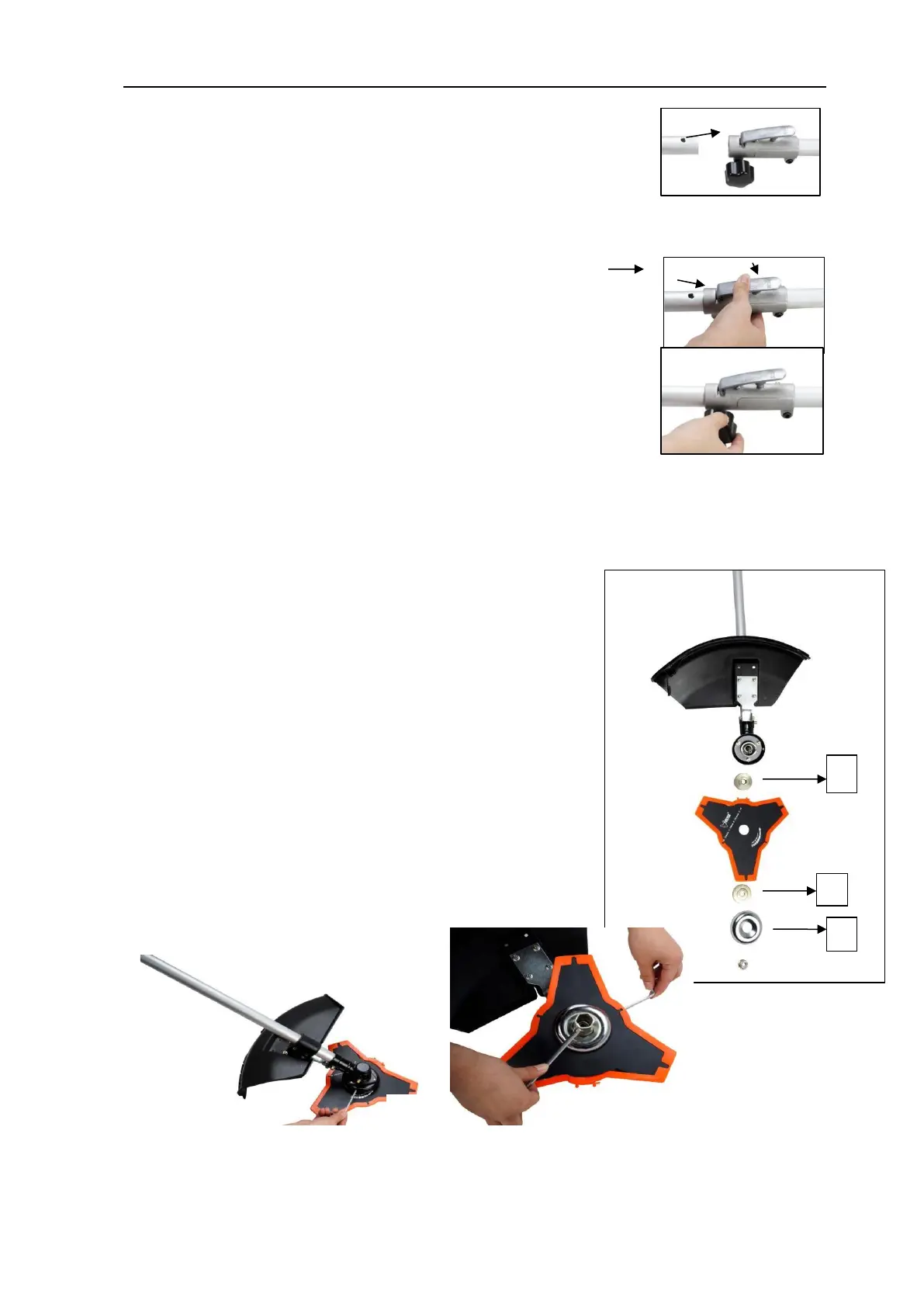

Verriegeln der Antriebsachse
1). Placez le tube contre l'arbre principal de manière à ce que le
trou de l'essieu soit aligné avec le boulon de verrouillage de la pièce
de raccordement.
2). Actionnez le boulon de verrouillage et insérez le tube dans
l'arbre principal. Relâchez le boulon de verrouillage et assurez-vous
que celui-ci soit bien encastré dans le trou.
3). Tournez la molette dans le sens des aiguilles d'une montre
pour sécuriser la connexion.
Montage de la lame métallique (coupe bordure)
Étapes :
1. Placez la clé (1) dans le trou de la tête d'engrenage.
2. Retirez le boulon, le couvercle (4) et la rondelle d'écartement
supérieure (3) de l'arbre de transmission
3. Placez la lame de métal sur le disque d'écartement inférieur
(2). Veillez à ce que la face marquée de la lame de coupe soit
en contact avec le disque (2).
4. Faites glisser le disque d'écartement supérieur (3) sur l'arbre
de transmission sur la lame de métal.
Veillez à ce que la face supérieure de la lame de coupe soit en
contact avec le disque d'écartement (3).
5. Remettez le couvercle (4) en place et vissez le boulon-raccord
avec la tête de l'engrenage verrouillée (voir point 1)
