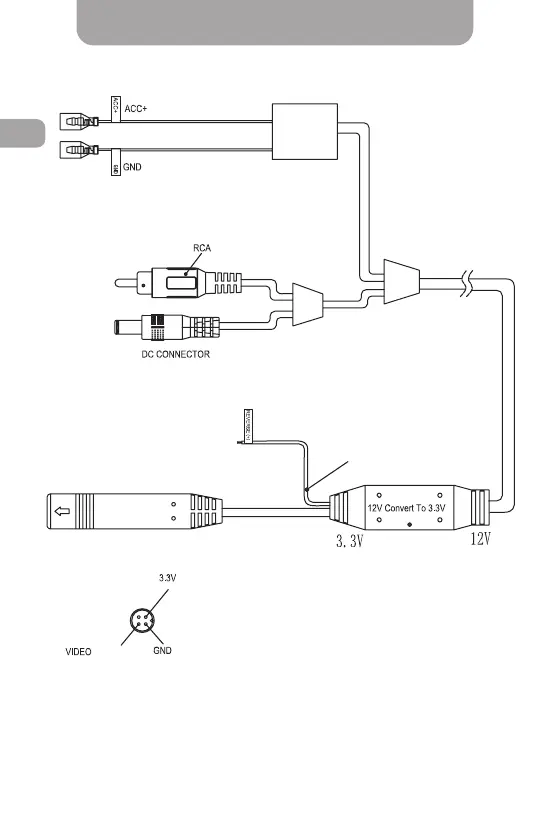

Схема подключения
Для подключения автомобильной видеокамеры Gazer, а также
установки системы видеопарковки совместно с автомобиль-
ным монитором Gazer или зеркалом заднего вида со встроен-
ным монитором Gazer, используйте блок коммутации и управ-
ления Gazer AC100 из комплекта автомобильной видеокаме-
ры Gazer.
Подключите черный провод (GND) к массе автомобиля, а
красный провод (ACC+) подключите к линии питания АСС
автомобиля +12В (питание АСС включается при запуске
двигателя автомобиля и отключается при его выключении).
Соедините RCA видеовыход камеры с RCA видеовходом
монитора, а разъем питания от коммутационного блока
(DC CONNECTOR) с разъемом питания монитора.
Фиолетовый провод (REVERSE) подключите к проводу
питания фонарей заднего хода +12В. Разъем видеокамеры
соедините с соответствующим разъемом блока коммутации.
При таком подключении блок коммутации и управления будет
подавать питание на видеокамеру и монитор одновременно
при включении задней передачи (фонарей заднего хода).
При этом изображение с видеокамеры заднего вида будет
отображено на мониторе автоматически.
Примечание. Для корректной установки системы
видеопарковки Gazer, пожалуйста, обратитесь к
продавцу Вашего автомобиля или на СТО по
обслуживанию автомобиля. Если Ваш автомобиль
находится на гарантии, во избежание потери
гарантийного обслуживания, обратитесь на
гарантийное СТО.
