2.14. DATENBLATT BAUREIHE LAB3100.
Technische Daten, Durchflusskennlinien, Bestellinformationen und weitere Hinweise entneh-
men Sie bitte dem Datenblatt zur Baureihe Lab3100.
Dieses finden Sie im Downloadbereich der oziellen GCE-Website:
http://www.gcegroup.com/de/category/4450-lab-system-emd-3100
2.15. GASARTKENNZEICHNUNG, ALLGEMEINE KENNZEICHUNG
Die Laborentnahmestelle darf nur für die Gasart verwendet werden, für die die Erstinbetrieb-
nahme erfolgt und für die sie gekennzeichnet ist. Eine wechselseitige Verwendung für ver-
schiedene Gase ist nicht zulässig.

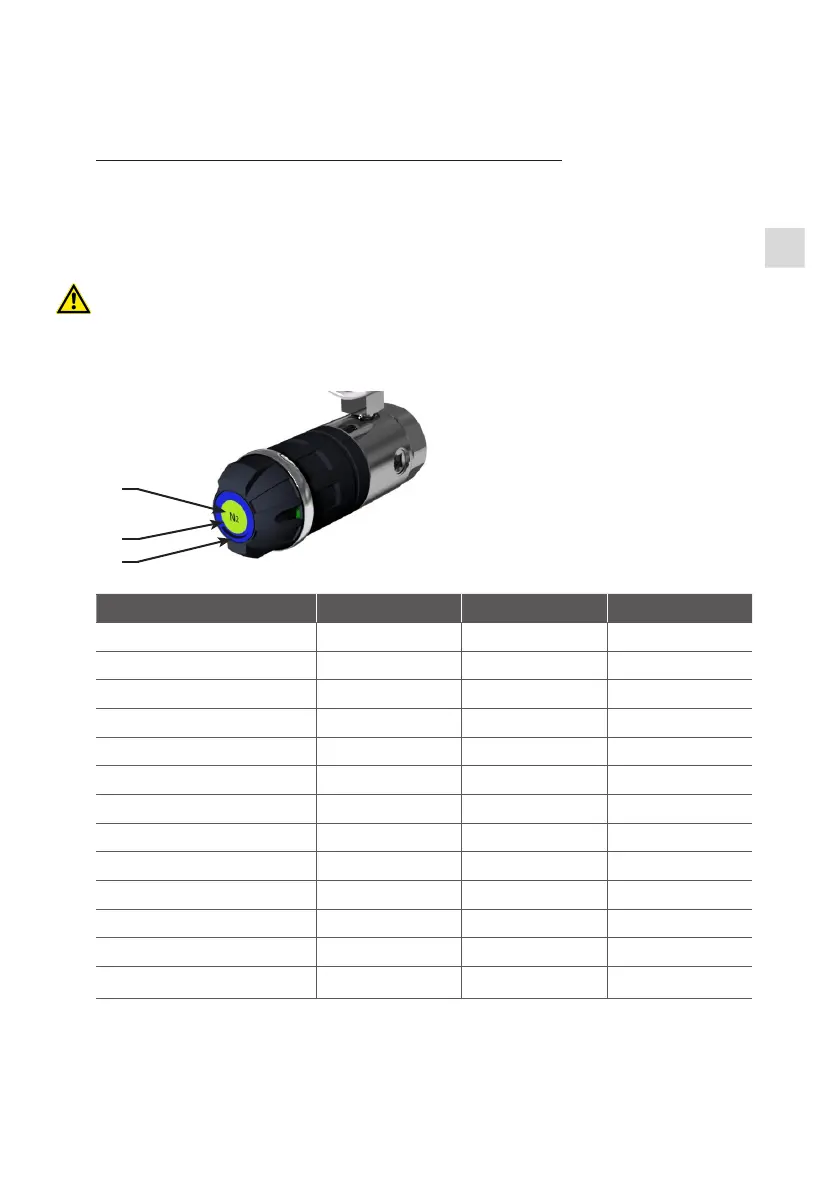

2.15.1.GASARTKENNZEICHNUNG AM HANDRAD
WARNUNG!
• Beachten Sie die Farbkennung der Handräder. Die Handräder sind entsprechend EN
13792 nach der zu verwendenden Gasart farbcodiert. Verwenden Sie nur Armaturen, deren
Farbcodierung am Handrad mit Ihrer Gasart übereinstimmen!
Nachstehend erhalten Sie einen Überblick über die Kennzeichnungen der wichtigsten Gasarten.
1
2
3
GASE 1 2 3
Acetylen-C
2
H
2
gelb weis grün
Butan - C
4
H
10
gelb blau blau
Argon / Methan - ArCH rot gelb grau
Wassersto - H
2
rot rot rot
Argon - Ar blau blau blau
Carbogen (CO
2
+ O
2
) - CB blau schwarz blau
Druckluft - LD blau blau gelb
Helium - He blau grau weis
Kohlenstodioxid - CO
2
blau blau schwarz
Sauersto - O
2
blau blau blau
Sticksto - N
2
blau grün grün
Synth Luft 80/20 - LS blau blau grün
Kohlensto monoxid - CO schwarz blau schwarz
Tabelle 1
