8

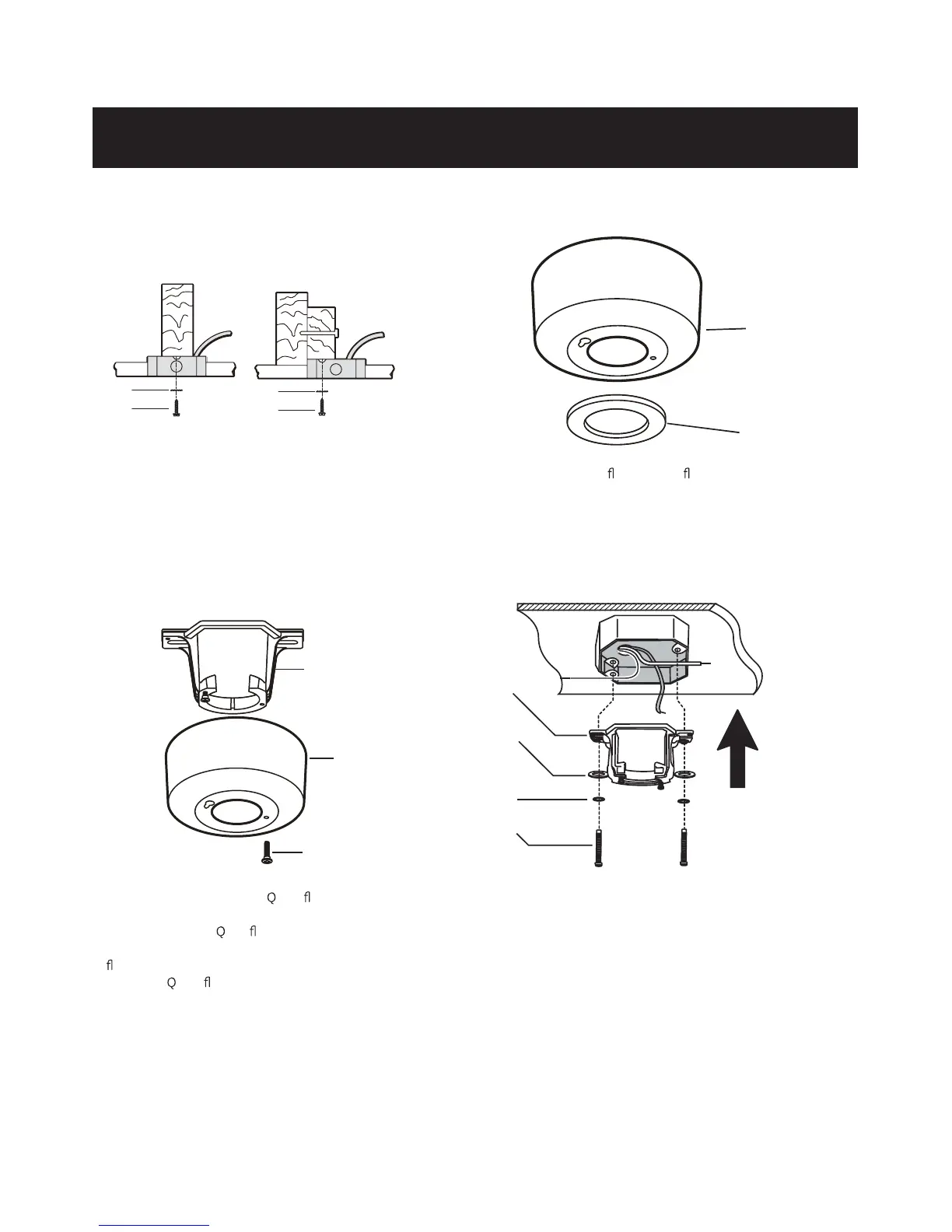

INSTALACIÓN DEL SOPORTE MONTAJE
1.
Utilice la caja eléctrica metálica (se vende por
separado) adecuada para el soporte de ventilador.
Asegure la caja eléctrica directamente a la
estructura de construcción utilizando tornillos
para madera (A) y arandelas de est rella (C). La caja
eléctrica debe soportar 15,9 kg (35 lb) como mínimo.
3.
Retire el soporte de montaje (
) del orón (R)
retirando 1 de los 2 tornillos de la parte inferior del
soporte de montaje (
) y a ojando el otro media
vuelta de la cabeza del tornillo. A continuación, gire
el
orón (R) hacia la izquierda para retirar el soporte
de montaje (
) del orón.
2.
Retire la cubierta del
orón (S) del orón (R)
girándola en sentido antihorario.
ADVERTENCIA: no utilice un soporte de montaje
existente en la caja eléctrica, reemplácelo con el
nuevo soporte de montaje que se incluy e con el
ventilador.
4.
Instale el soporte de montaje (Q) en la caja
eléctrica en el techo con arandelas de resorte (D),
arandelas planas (E) y los tornillos de montaje (B)
suministrados con la caja eléctrica (dos tornillos
de montaje, arandelas planas y de resorte se
proporcionan en la bolsa de accesorios).
R
S
Q
Q
E
R
AA
D
B
Instalación del ventilador
CC
AA
