Instructions de montage
26

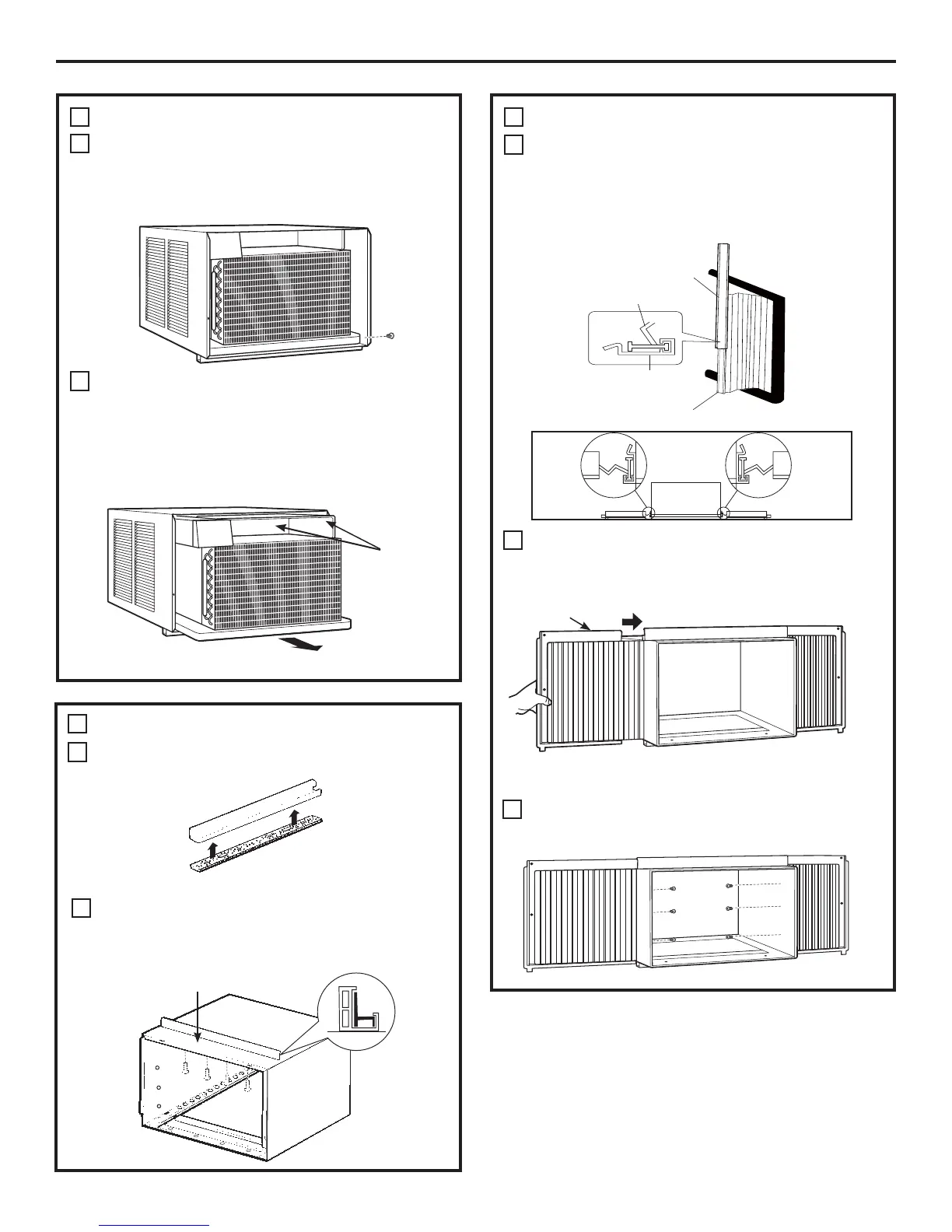

PRÉPARATION DU CLIMATISEUR
(suite)
Retirez le vis côté du logement du climatiseur. Mettez-le
dans un endroit sûr.
NOTE : Veillez à conserver ce vis. Elle seront
nécessaires dans une étape ultérieure de
l’installation.
Retirez et mettez de côté la vis de mise
à la terre.Sortez le climatiseur de son logement
en le faisant glisser et en attrapant la poignée
du conteneur de fond et en tirant vers vous tout
en maintenant le logement. Ne tirez pas et ne
soulevez pas la zone d’évacuation en mousse de
polystyrène.
3
E
F
PRÉPARATION DU LOGEMENT (suite)
Glisser chaque dispositif de retenue latéral sur
le bord de chaque panneau en accordéon.
L’illustration indique l’orientation de chaque
panneau en accordéon et chaque dispositif de
retenue latéral par rapport au capot depuis une
vue de dessus de l’appareil.
Glisser les panneaux en accordéon gauche et
droit dans les rails de montage supérieur et
inférieur.
Fixer les dispositifs de retenue latéraux sur le
capot à l’aide de 6 vis de type A.
4
C
AVANT
Ne tirez pas et ne
soulevez pas cette
zone,
vous risquez
d’endommager
votre appareil
WINDOW FILLER PANEL
WINDOW FILLER PANEL
SIDE RETAINER
SIDE RETAINER
D
Partie supérieure
gauche
Partie supérieure droite
Rail de montage inférieur
PANNEAU DE FENÊTRE
DISPOSITIF DE RETENUE LATÉRAL
DISPOSITIF DE RETENUE LATÉRAL
PANNEAU DE FENÊTRE
PRÉPARATION DU LOGEMENT
Fixez le joint de rail supérieur au dessous du
rail supérieur.
Installez le rail de montage supérieur avec 4 vis
de type A de l’intérieur du logement. Appuyez
fermement pour enfoncer les vis dans le joint et
à travers le rail de montage supérieur.
A
Top mounting rail
B
4
E
