Instrucciones de instalación
42

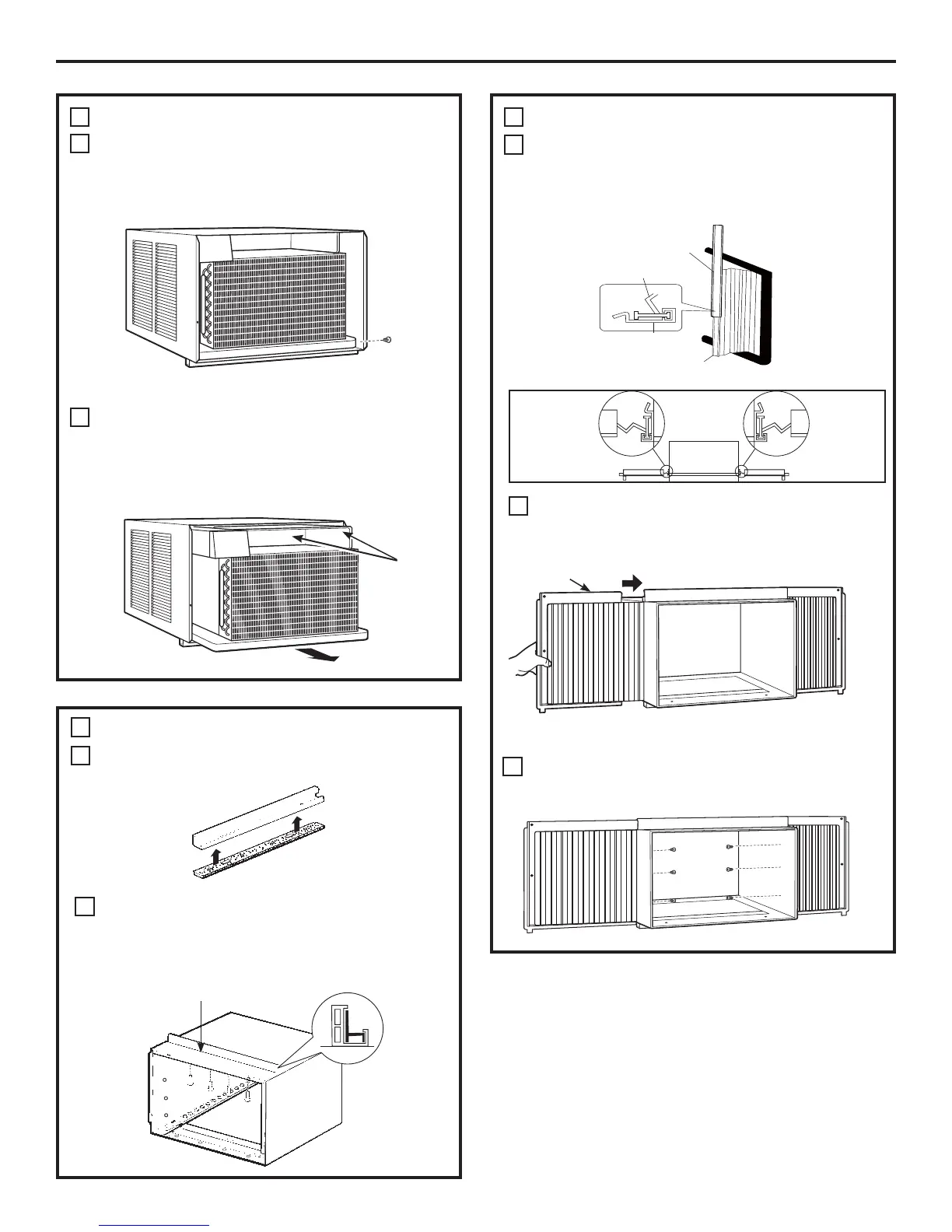

PREPARE LA CARCASA
Deslice cada soporte por el extremo de cada
panel correspondiente. La figura muestra la
orientación de cada panel de acordeón y junta de
soporte lateral relativos a la caja desde una vista
superior de la unidad.
Deslice los paneles de acordeón de izquierda a
derecha sobre los rieles de montaje superior e
inferior.
Adjunte los soportes laterales a la caja usando 6
tornillos tipo A.
4
C
D
WINDOW FILLER PANEL
WINDOW FILLER PANEL
SIDE RETAINER
SIDE RETAINER
Soporte lateral
Soporte lateral
Panel para cubrir la ventana
Panel para cubrir la ventana
Izquierdo superior
Derecho superior
Riel de montaje inferior
PREPARE LA CARCASA
Sujete la junta del riel superior a la parte
inferior del riel superior.
Instale el riel de montaje superior con 4 tornillos
tipo A desde la parte interior de la carcasa.
Presione firmemente para introducir los tornillos
dentro de la junta y a través del riel de montaje
superior.
A
Top mounting rail
B
4
E
PREPARE EL ACONDICIONADOR DE AIRE
Quite lo tornillo de lado de la carcasa.
Consérvelo en una ubicación segura.
NOTA: Asegúrese de guardar esto tornillo. Lo
necesitará más adelante en la instalación.
Quite y conserve el tornillo de cable a tierra.
Deslice el acondicionador de aire de la carcasa
tomando la manija de la bandeja inferior y
tirando hacia adelante mientras se sujeta la
carcasa. No tire o levante el área de descarga
de poliestireno
3
E
F
FRENTE
FRENTE
No tire o
levante
esta zona
porque
pueden
provocarse
daños a la
unidad.
