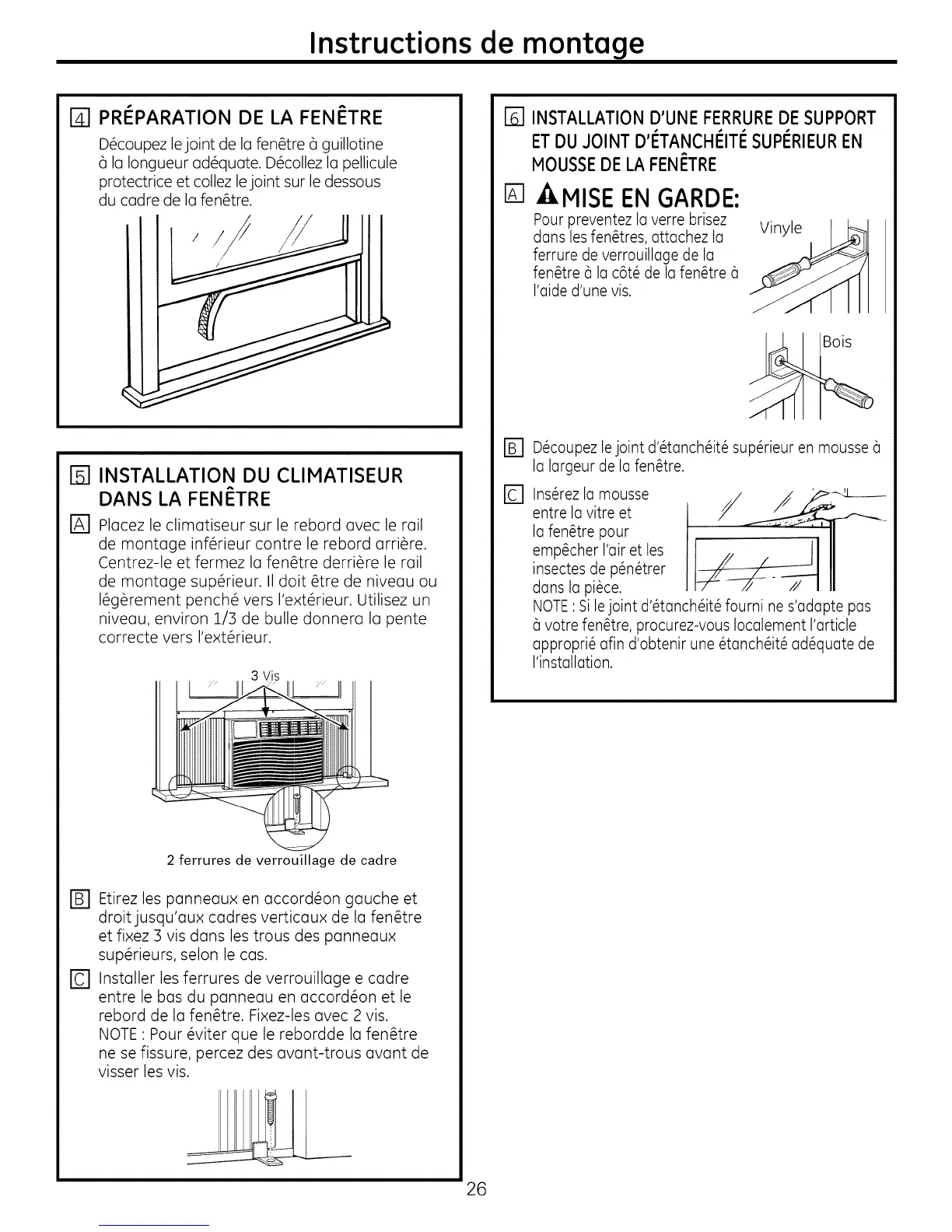

GE AEW10 Series

Instructions de montage
I_1 PRI_PARATION DE LA FENf=TRE
%
@
D#coupez lejoint de la fen@tre 6 guillotine
6 la Iongueur ad#quate. D6collez la pellicule
protectrice et collez lejoint sur le dessous
du cadre de la fen@tre.
INSTALLATION DU CLIMATISEUR
DANS LA FENf=TRE
Placez le climatiseur sur le rebord avec le rail
de montage inf6rieur contre le rebord arri_re.
Centrez-le et fermez la fen@trederriere le rail
de montage sup6rieur. IIdolt @trede niveau ou
16g_rement pench6 vers I'ext6rieur. Utilisez un
niveau, environ 1/S de bulle donnera la pente
correcte vers I'ext6rieur.
3 Vis
2 ferrures de verrouillage de cadre
I-B-IEtirezles panneaux en accord@ongauche et
droitjusqu'aux cadres verticaux de la fen@tre
et fixez 3 vis dans lestrous des panneaux
sup@rieurs,selon le cas.
I-C-]Installer les ferrures de verrouillage e cadre
entre le bas du panneau en accord@onet le
rebord de la fen@tre.Fixez-les avec 2 vis.
NOTE: Pour @iter que le rebordde la fen@tre
ne se fissure, percez des avant-trous avant de
visser les vis.
D
FA-q
INSTALLATION D°UNE FERRUREDE SUPPORT
ETDU JOINT D°I_TANCHI_ITI_SUPI_RIEUREN
MOUSSEDE LA FENf=TRE
MISE EN GARDE:
Pour preventez la verre brisez Vinyle
dans lesfen@tres,attachezla
ferrure deverrouillagede la
fen@tre6 la c6t@de lafen@tre
I'aided'unevis.
Bois
D@coupezle joint d'@tanch@it@sup@ieur en mousse (_
la largeur de la fen@re.
Ins@ez la mousse
entre la vitre et
la fen@re pour
emp@cherFair et les
insectes de p@n@trer
dans la piece.
NOTE:Si lejoint d'@tanch@it@fourni ne s'adapte pas
votre fen@tre,procurez-vous Iocalement I'article
appropri@afin d'obtenir une @tanch@it@ad@quatede
I'installation.
