2. Direccionamiento Vertical
Cuando el vidrio esté orientado verticalmente remueva
dos tornillos de drenaje del adaptador como se
muestra en Figura 4.
IMPORTANTE: Asegúrese
de que ambos tornillos de
drenaje de la puerta de alimentación y todos los cuatro
tornillos de orificio para drenaje traseros están en su
posición para la orientación vertical.
3. Direccionamiento hacia Arriba
Cuando el vidrio apunta hacia arriba, remueva los
cuatro tornillos de drenaje traseros.
IMPORTANTE: Asegúrese de que ambos tornillos de
drenaje de la puerta de alimentación están en su
posición para la orientación hacia arriba.
Control de dimerización PE (si aplica):
•
Ninguna conexión externa para dimerización es
requerida cuando el Control de dimerización PE de
GE y el Enchufe de dimerización PE de GE son
usados.
•
Todas las conexiones del control de dimerización
se realizarán entre el dimerizador PE y la luminaria
a través del enchufe PE incluido.
• Consulte las instrucciones incluidas en el Control
de dimerización PE de GE para configurar
adecuadamente el control de dimerización.
Control externo de dimerización (si
aplica):
•
Cable Gris = 0VDC (-)
•
Cable Violeta = Hasta 10VDC (+)
Entrada/Salida de dimerización
Voltaje de control
1
Bajo (0-1.25V) Alto (7.5-10V)
Entrada nominal de potencia
2
10%
de máx.
100%
Salida nominal de flujo luminoso
2
•
1
Transición lineal entre bajo y alto.
•
2
La tolerancia de los componentes y del sistema
puede afectar los niveles de los puntos finales y la
linealidad de la transición.

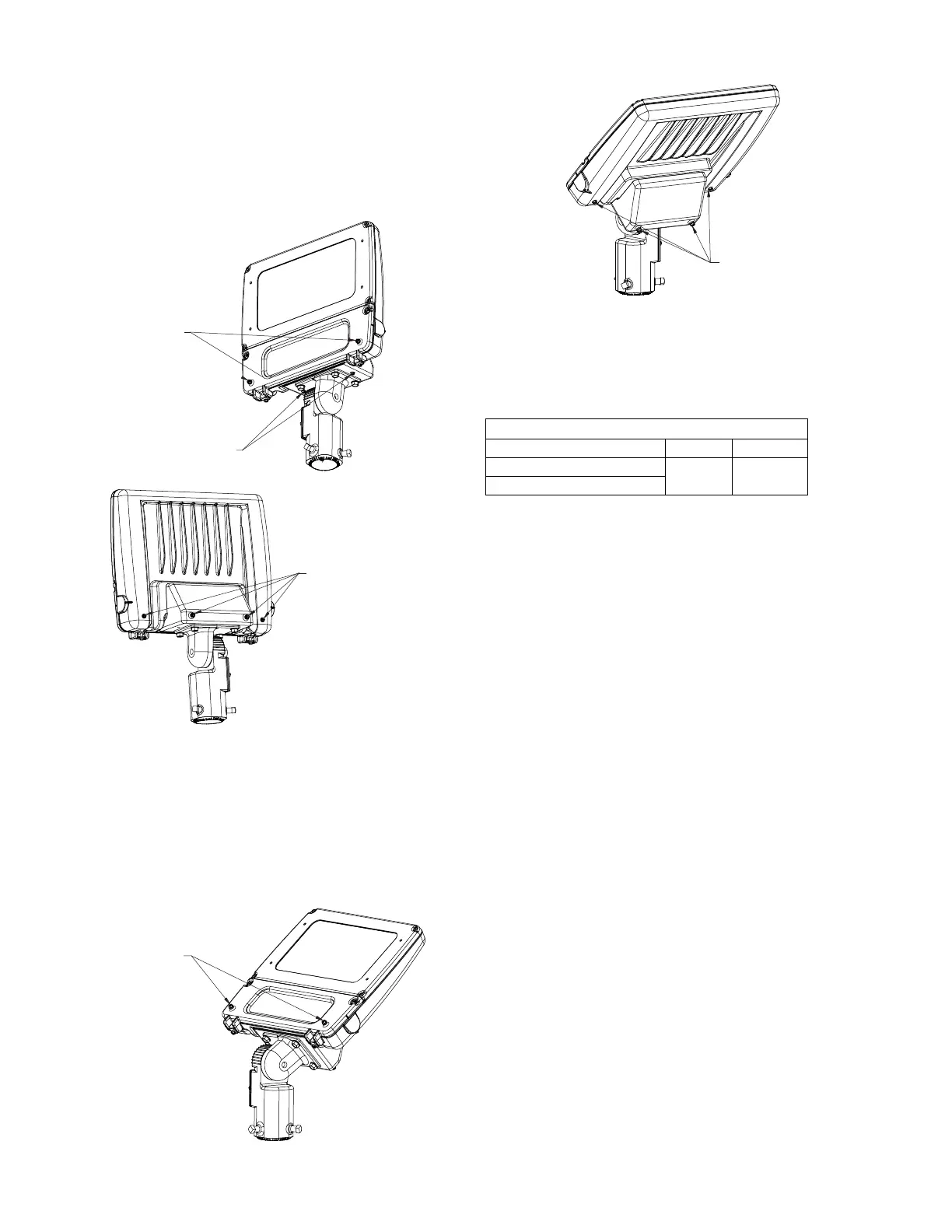

FIGURA 4
FIGURA 5
Los tornillos de
drenaje permanecen
para la posición hacia
el frente.
Remueva los tornillos
de drenaje para la
posición hacia el frente
Los tornillos de drenaje
permanecen para la
posición hacia el frente
FIGURA 6
Remueva los tornillos de
drenaje para la posición
hacia arriba.
Tornillos de drenaje
permanecen para la
posición hacia arriba.
