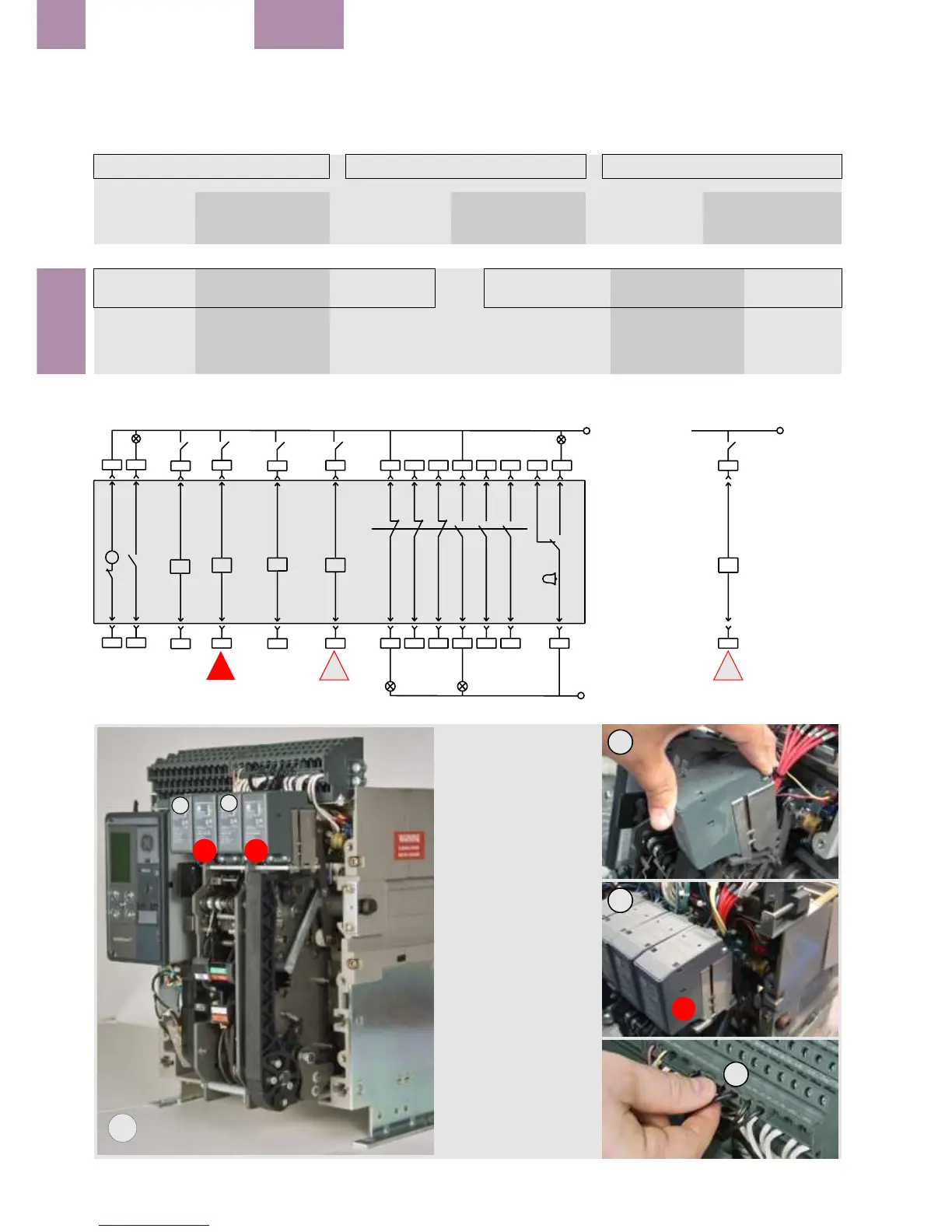

GE EntelliGuard G - Undervoltage Release Operating

A33
A1 A3
A7
A14 A16 A18 A20 A22 A24
A35
A2 A4
A9
A15 A17 A19 A21 A23 A25
LP1
BAT
M
ML
CC
LP2
LP3
A10
A13
A12
SPR
A34
A8
31
21
11
33 23
13
C1
D2
STANDARD CONNECTION SCHEME FOR TERMINAL BLOCK A
ESQUEMA STANDARD DE LIGAÇÃO PARA BLOCO TERMINAL A
ESQUEMA DE CONEXIÓN ESTÁNDAR PARA EL REGLETERO DE BORNAS A
95
32
22
12
34
24 14
96
98
M1
M2
58
57
C2
D1
A5
A6
D2
D1
UVR2
ST1
UVR1
C3
C4
LP4
T
A12
A13
UVR2
D1
D2
... Optional UVR2 BLOCK A
... Opcional UVR2 BLOCO A
... REGLETERO A de UVR2 opcional
Undervoltage release operating
- Duty cycle: 2 per min
- Inrush Power: 350VA(AC) 350W (DC)
- Steady state: 60VA (AC) 50W (DC)
Bobina de Mínima Tensão, Operação
- Tempo de ciclo: 2 per min
- Chamada: 350VA(AC) 350W (DC)
- Funcionamento: 60VA (AC) 50W (DC)
Fig. A: Insert top plate
Fig. B: Snap on
Fig. C: wire assembly
Fig. D: Coil positions
Fig. A: Insira na platina de topo
Fig. B: Snap on
Fig. C: Cablagem
Fig. D: Posições das Bobinas
Fig. A: Placa superior de inserción
Fig. B: Acoplamiento
Fig. C: Cableado
Fig. D: Posiciones de las bobinas
1
3
2
D
C
4
A
B
4
4.1
COILS
ACCESSORIES
EntelliGuard G
4.1-06
Funcionamiento de la bobina de mínima tensión
- Ciclo de trabajo: 2 por minuto
- Consumo eléctrico en llamada:
350 VA (CA) 350 W (CC)
-- Consumo eléctrico en permanencia:
60 VA (CA) 50 W (CC)
UV ratings Data
Control Voltages Operational voltage range Dropout Volts
(85-110%) (35-60%) (85-110%) (35-60%)
24 Vdc 21-26 Vdc 8-14 48 Vdc / Vac 41-53 Vdc / Vac 17-29
60-72 Vdc 51-79 Vdc 25-36 110-130 Vdc / Vac 94-143 Vdc / Vac 45-66
220-240 Vdc / Vac 187-264 Vdc / Vac 84-132 250 Vdc / 250-277 Vac 213-275 Vac 96-150
380-415 Vac 323-456 Vac 145-228 440 Vac 374-484 Vac 154-264
Control Voltages Operational voltage range Dropout Volts
UV ratings Data
Controlo Tensões Intervalo Operacional de Tensão Dropout Volts
Valores nominales de UV Datos
Tensiones Rango de tensión de trabajo Tensión de desconexión
