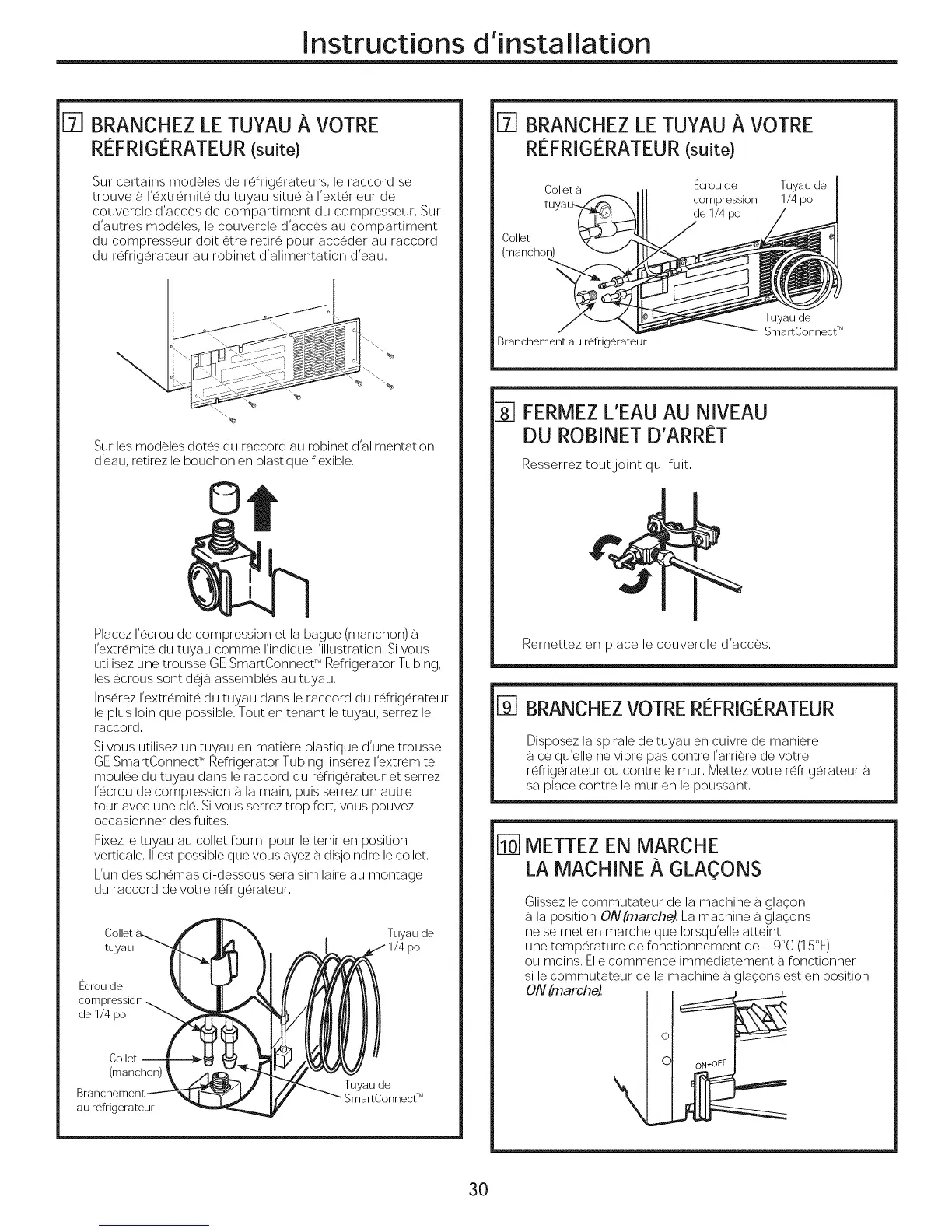

Instructions d'installation
D BRANCHEZ LE TUYAU A VOTRE
REFRIGERATEUR(suite)
Sur certains modeles de @frig@ateurs, le raccord se
trouve a I%xt@mite du tuyau situe a I'ext@ieur de
couvercle d'aces de compartiment du compresseur, Sur
d'autres mo@les, le couvercle d'ac@s au compartiment
du compresseur doit @trereti@ pour acceder au raccord
du rdrig@ateur au robinet d'alimentation d'eau,
Sur les mo@les dotes du raccord au robinet d'alimentation
d'eau, retirez le bouchon en plastique flexible,
©
Placez I%crou de compression et la bague (manchon)
I'ext@mite du tuyau comme I'indique I'ilhstration, Sivous
utilisez une trousse GE SmartConnect TMRefrigerator Tubing,
les ecrous sont d@a assembBs au tuyau,
Ins@ez I'ext@mite du tuyau dam le raccord du rdrig@ateur
le plus loin que possible, Tout en tenant le tuyau, serrez le
raccord,
Sivous utilisez un tuyau en matiere plastique d'une trousse
GE SmartConnect TMRefrigerator Tubing, ins@ez I'ext@mite
moule du tuyau dam le raccord du rdrig@ateur et serrez
I%crou de compression a la main, puis serrez un autre
tour avec une c1€Si vous serrez trop fort, vous pouvez
occasionner des fuites,
Fixezle tuyau au collet fourni pour le tenir en position
verticale, IIest possible que vous ayez a di_oindre le collet,
L'un des schemas ci-dessous sera similaire au montage
du raccord de votre rdrig@ateur,
tuya u
Ecrou de
compression ._
de 1/4 po "_-.
Tuyau de
1/4 po
Collet
(manchon)
au rdrig@ateur
Tuyau de
[] BRANCHEZ LE TUYAU A VOTRE
REFRIGERATEUR (suite)
Collet a Ecrou de Tuyau de
compression 1/4 po
de 1/4 po
Collet
Branchement au rdrig@ateur
Tuyau de
SmartConnect TM
8--1FERMEZ L'EAU AU NIVEAU
DU ROBINET D'ARRF'T
Resserrez tout joint qui fuit,
Remettez en place le couvercle d'acces,
i-9] BRANCHEZVOTREREFRIGERATEUR
Disposez la spirale de tuyau en cuivre de maniere
ce qu'elle ne vibre pas contre I'arriere de votre
rdrig@ateur ou contre le tour, Mettez votre @ffig@ateur
sa place contre le tour en le poussant,
%METTEZ EN MARCHE
LA MACHINE A GLA(;ONS
Glissez le commutateur de la machine a glaqon
la position ON(mar@e) La machine a glaqons
ne se met en marche que Iorsqu'elle atteint
une temp@ature de fonctionnement de - 9°C (15°F)
ou moins, Elle commence immediatement a fonctionner
si le commutateur de la machine a glaqons est en position
ON (marche)
