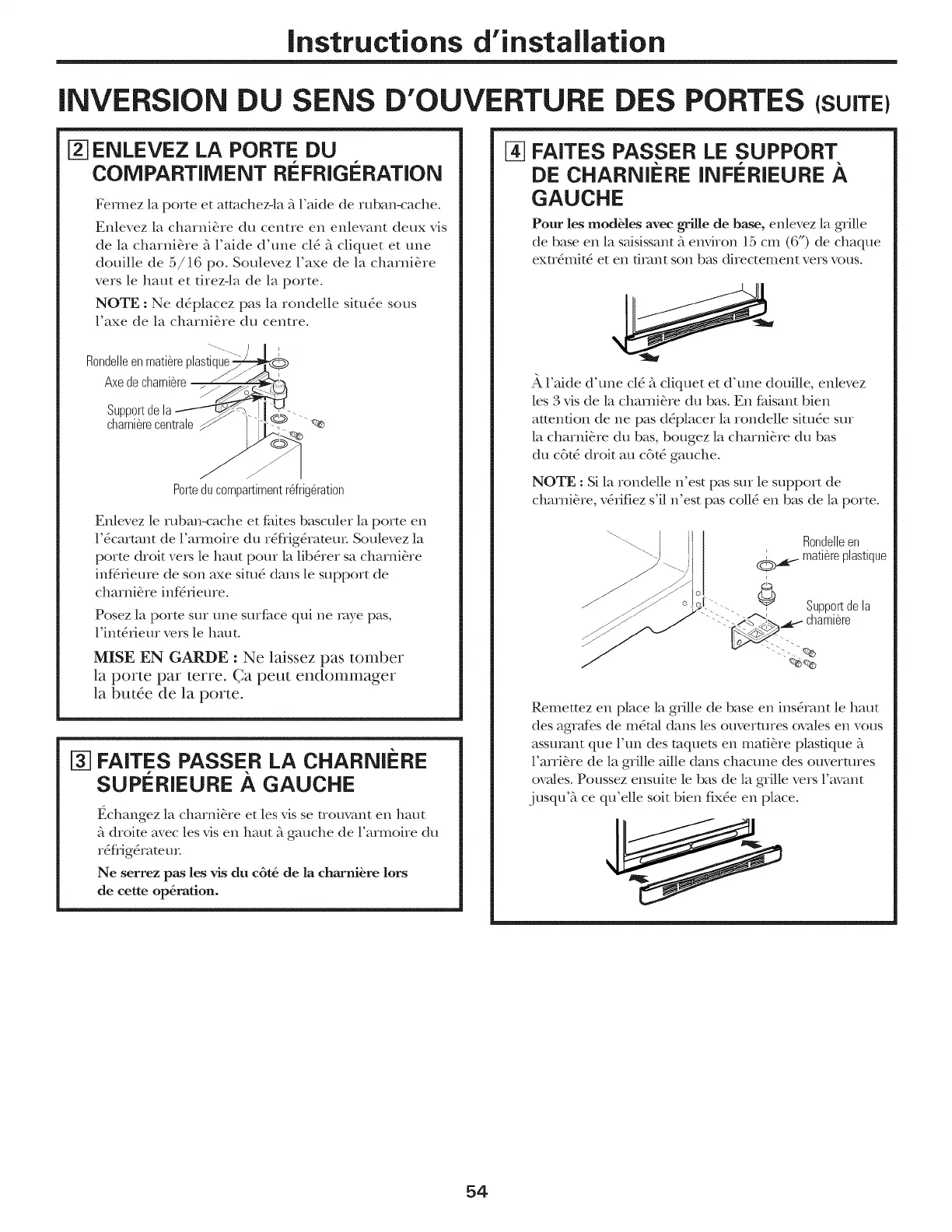

GE GTH21 - Page 54

instructions d'installation
iNVERSiON DU SENS D'OUVERTURE DES PORTES (SUITE)
[] ENLEVEZ LA PORTE DU
COIVIPARTINIENT REFRIGI_RATION
®
Femlez la porte et attachez-la _tl'aide de ruban-cache.
Enlevez la charni6re du centre en enlevant deux vis
de la charni6re _t l'aide d'm_e cl_ _tcliquet et role
douille de 5/16 po. Soulevez l'axe de la charni6re
vers le hark et tirez-la de la porte°
NOTE : Ne dSplacez pas la rondelle simSe sous
l'axe de la charni6re du centre°
---.....
Rondelleenmatiereplastique,
Axedecharniere
Supportdela
charnierecentrale
Porte du compartiment r6frig6ration
Enlevez le ruban-cache et faites basculer la porte en
l'_carmnt de l'armoire du r_flig&ateur Soulevez la
porto droit ve_ le haut pour la lib&er sa charni6re
inf_tieure de son axe sire6 dans le support de
charni6re inf_Jeure.
Posez la porte sur une surface qui ne mye pas,
l'int&Jeur vers le haut.
MISE EN GARDE : Ne laissez pas tomber
la porte par terre. (_a peut endommager
la butde de la porte.
FAITES PASSER LA CHARNll-RE
SUPERIEURE A GAUCHE
l_changez la charni6re et les vis se uouvant en haut
_ droim avec les vis en haut _ gauche de l'arlnoire du
r_f}Jg&amur
Ne serrez pas les vis du c6t6 de la charni&re lors
de cette op6ration.
[_ FAITES PASSER LE SUPPORT
DE CHARNll-RE INFERIEURE A
GAUCHE
Pour les modules avec grille de base, enlevez la grille
de base en la saisissant _ emilon 15 cm (6") de chaque
extr&nit_ et en firant son t)_ksdirectement vers vous.
l'aide d'une c15 A cliquet et d'une douille, enlevez
les 3 vis de la charni6re du bas. En faisant bien
attention de ne pas d_placer la rondelle sim_e sur
la charni6re du bas, bougez la charni6re du bas
du c6t_ droit au c6t_ gauche.
s
NOTE : Si la rondelle n e_t p_s sur le support de
charni&re, v_iJfiez s'il n'est pas co116 en t)_ksde la porte.
Rondelleen
_2_... matiereplastique
_) Supportdela
i
Remettez en place la g,ille de base en ins&ant le haut
des agrm_es de m@a/dans les ouvermres ova/es en vous
assumnt que l'un des mquets en mafi6re plasfique A
l'arri6re de la grille aille darts chacune des ouvermres
ova[es. Poussez ensuite le bas de la grille vers l'avant
jusqu'_ ce qu'elle soit bien fix6e en place.
54
