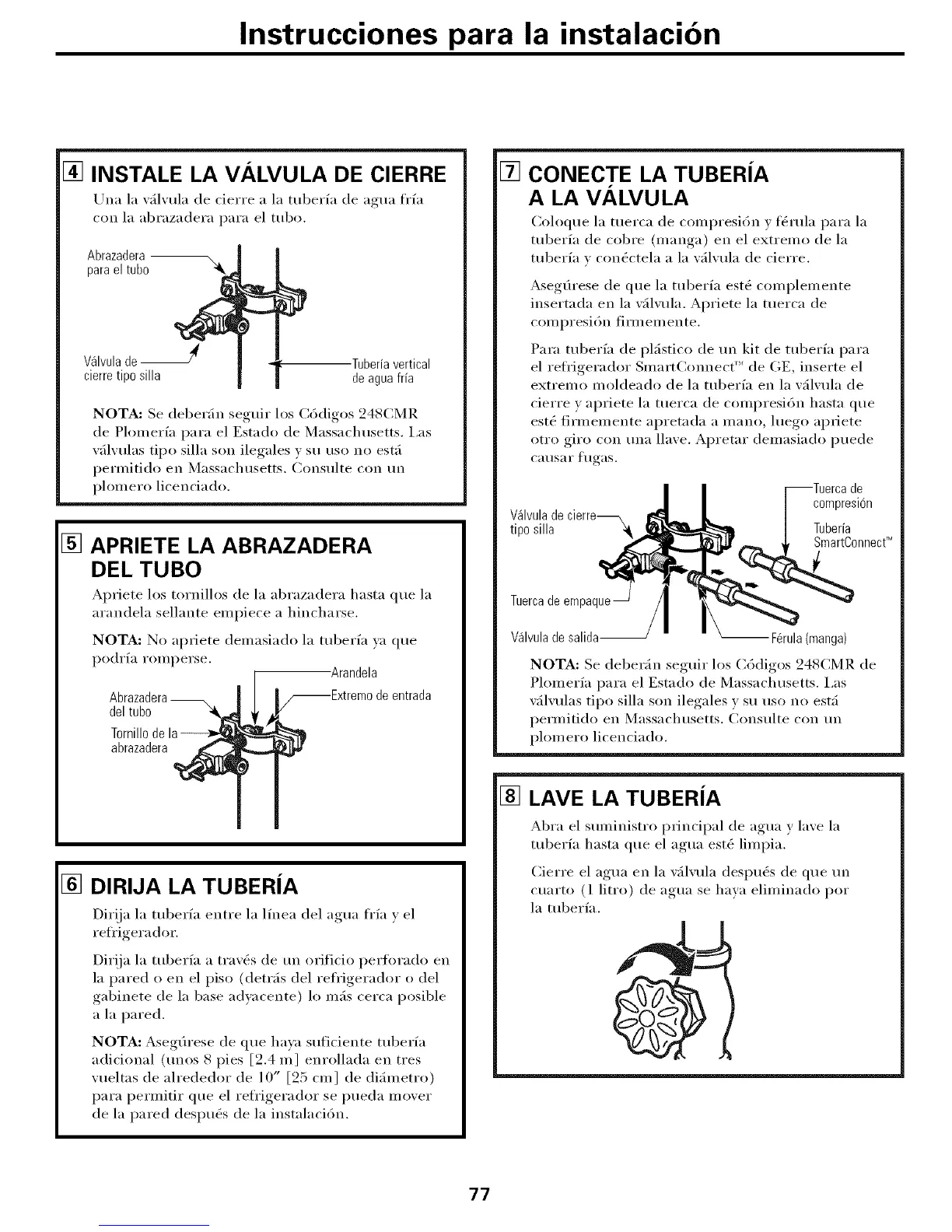

Instrucciones para la instalacion
[] INSTALE LA VALVULA DE CIERRE
Una la xSlxula de cierre a la mberfa de agua frfa
con la abrazadera para el tubo.
Abrazadera
para el tubo
VNvula de _ -Tuberia vertical
cierre tipo silla de agua fria
NOT.&: Se deberSn seguir los C6digos 248CMR
de Plomerfa para el Estado de Massachusetts. I,as
vSl\'ulas tipo silla son ilegales v su uso no est5
permitido en Massachusetts. Consulte con tm
plomero licenciado.
[] APRIETE LA ABRAZADERA
DEL TUBO
Apriete los tornillos de la abrazadera hasta que la
arandela sellante empiece a hincharse.
NOT.&: No apriete demasiado la tuberfa ya que
podrfa romperse.
del tubo
Tornillo de
abrazadera
Arandela
o de entrada
[] DIRIJA LA TUBERiA
Dir!ja la tuber/a entre la l/nea del agua fr/a v el
refl'igera dot.
Dir!ja la tuberfa a tra\'(_s de un orificio perlorado en
la pared o en el piso (detrSs del refl'igerador o del
gabinete de la base adyacente) lo ross cerca posible
a la pared.
NOTA: AsegOrese de que hava suficiente tuberfa
adicional (tmos 8 pies [9.4 m] enrollada en tres
vueltas de alrededor de 10" [95 cm ] de difimetro)
para perlnitir que el refl'igerador se pueda mover
de la pared despug_s de la instalaci6n.
[] CONECTE LA TUBERiA
A LA VALVULA
Coh)que la tuerca de compresi6n ) fg_rula para la
tuberfa de col)re (manoa_ en el extremo de la
& ]
tuberfa x cong_ctela a la xfilxula de cierre.
Asegfirese de que la tuberfa est(_ complemente
insertada en la \'51vula. Apriete la merca de
COlilpFesion lillilelilente.
Para tuberfa de plfistico de tm kit de tuberfa para
el refl'igerador SmartConnect _'_de GE, inserte el
extremo moldeado de la tuberfa en la vflvula de
cierre y apriete la tuerca de compresi6n hasta que
est_ firmemente apretada a mano, luego apriete
otto giro con tma llave. Apretar demasiado puede
causar fugas.
compresi6n
VNvula de "
tipo silla Tuberia
SmartConnect_
Tuerca de
V_lvula de salida-- --F6rula (manga)
NOTA: Se deberSn seguir los C6digos 248CMR de
Ph)merfa para el Estado de Massachusetts. i,as
vfilvulas tipo silla son ilegales y su uso no estfi
permitido en Massachusetts. Consulte con tm
plom ero licenciado.
[] LAVE LA TUBERiA
Abra el smninistro principal de agua y lave la
tuberfa hasta que el agua est_ limpia.
Cierre el agua en la \'51vtfla despu_s de que tm
cuarto (l litro) de agua se hava eliminado pot
la tuberfa.
@
