GE GXOF18K User Manual

69
GEAppliances.com

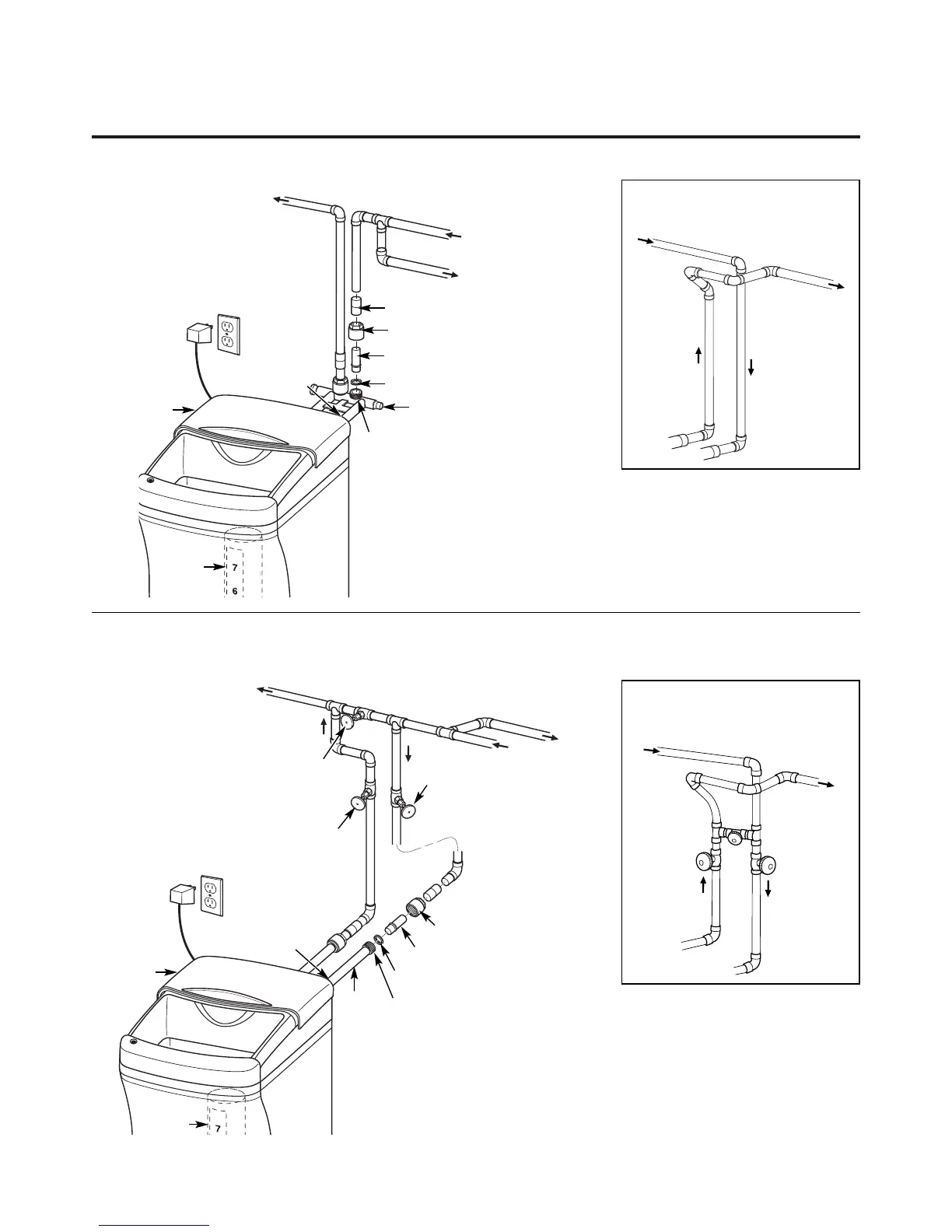

Illustration d'une installation type
Eau traitée
Eau dure vers
robinets
extérieurs
CONDUITE D'EAU PRINCIPALE
Eau dure
NOTE: Reportez-vous à la section Connexions de tuyau de vidange .
Transformateur de 24 volts
Prise de courant de 220 -240 volts
Robinet de
dérivation
Eau dure vers
robinets
extérieurs
Robinet d'arrivée
Robinet de sortie
Circuit de dérivation 3 robinets
Pour alimentation en eau traitée:
• Ouvrez les robinets d'entrée
et de sortie
• Fermez le robinet de
dérivation
Pour dérivation de l'eau dure:
• Fermez les robinets de
dérivation
• Ouvrez le robinet de dérivation
LE SEL
VA ICI
Réservoir de solution saline
ENTREE
Rondelle (2) (non fourni)
Tube en cuivre, diamètre 3/4″ (2) (non fourni)
Ecrou pour l'installation (2) (non fourni)
Robinet de dérivation
- Tirez pour alimenter en eau traitée
- Appuyez dessus pour effectuer une dérivation
NOTE: Achetez un raccord 1" avec
filetage
intérieur et branchez celui directement
sur le filetage extérieur du robinet de dérivation .
Ecrou (2) (non fourni)
Tube en cuivre, 3/4″ (2) (non fourni)
Rondelle (2) (non fourni)
Adaptateur pour l'installation (2) (reportez-vous ci-dessus)
NOTE: Achetez un raccord 1" avec filetage
intérieur
et branchez celui directement sur le filetage extérieur du robinet de dérivation.
ENTREE
Raccord (non fourni) (2)
Illustration d'installation de dérivation optionnelle à 3 robinets
Les adaptateurs pour cette installation ne sont pas fournis avec l'adoucisseur.
Fig. 1
CROISEMENT
Utilisez si l'alimentation d'eau provient deé gauche.
Incluez une
dÈrivation simple ou ‡ 3 soupapes.
.
Eau dure
De l'orifice de sortie
de l'adoucisseur
Eau traitée
Vers l'orifice
d'entrée de l'adoucisseur
Fig. 2
CROISEMENT
Utilisez si l'alimentation d'eau provient de gauche.
Incluez une
dérivation simple ou 3 soupapes.
Eau dure
De l'orifice de sortie
de l'adoucisseu
r
Eau traitée
Vers l'orifice d'entrée
de l'adoucisseur
CONDUITE D'EAU PRINCIPALE
Eau dure
Eau
traitée
Prise de courant 220 - 240 volts
Transformateur de 24volts
Réservoir de solution saline
LE SEL
VA ICI
Tuyau de
vidange
Tuyau
de vidange
Couvercle d'orifice de
remplissage de sel
Couvercle d'orifice de
remplissage de sel
