Instrucciones de instalación.

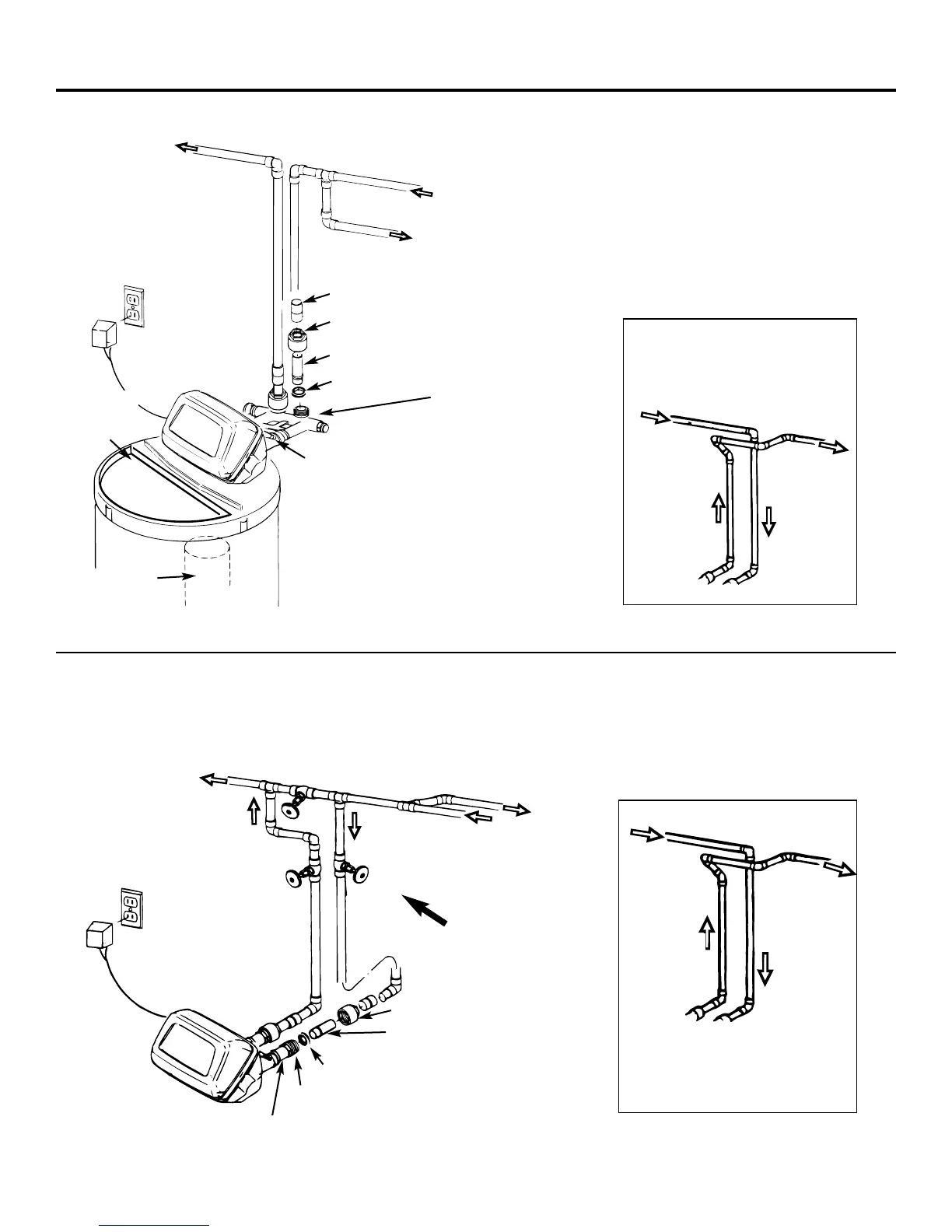

Ilustración de instalación típica
Ilustración de la instalación de un bypass de 3 válvulas
58
Agua blanda
Agua dura
hacia los grifos
externos
TUBERÍA DE AGUA PRINCIPAL
Agua dura
NOTA:
Vea la sección de
conexión de
la manguera de drenaje.
Transformador de 24V
Tomacorriente de 120 voltios
Agua dura
Agua blanda
De la salida del
descalcificador
Hacia la
entrada del
descalcificador
Agua blanda
Hacia la
entrada del
descalcificador
Agua dura
De la
salida del
descalcificador
VÍA DE ENLACE
Úsela si el flujo de suministro fluye desde la
izquierda. Incluya un bypass simple o de 3 válvulas.
TUBERÍA DE AGUA PRINCIPAL
Agua blanda
Agua dura
Transformador de 24V
Tomacorriente de
120 voltios
Válvula de bypass
Agua dura hacia los
grifos externos
Válvula de entrada
Válvula de salida
Sistema de bypass de 3 válvulas
Para servicio de agua blanda:
• Abra las válvulas de entrada y
salida
• Cierre la válvula de bypass
Para el agua dura “bypass”:
• Cierre las válvulas de entrada
y salida
• Abra la válvula de bypass
Tapa del
agujero
removida
LA SAL
VA AQUÍ
Depósito
de la
salmuera
ENTRADA
Arandela (2)
Tubo de cobre de 1,91 cm (3/4″) (2)
Tuerca de instalación (2)
Válvula de bypass
• Tire para servicio de agua blanda
• Empuje para bypass
NOTA:
Las roscas en la válvula
de bypass son un tubo macho
de 2,54 cm (1″). Si se necesitan
tubos de 2,54 cm (1″), no use
los tubos de cobre y las tuercas
incluidas. Compre un adaptador
de tubería hembra de 2,54 cm
(1″), y adapte directamente en
las roscas de 2,54 cm (1″).
Los adaptadores para esta instalación no vienen incluidos con el descalcificador.
Para ordenar estos adaptadores, llame a GE al 800-626-2000. (Solicite la parte # WS60X10006.)
Tuerca (2)
Tubo de
cobre de
1,91 cm
(3/4″) (2)
Arandela (2)
Adaptador de instalación (2) (vea arriba)
ENTRADA
NOTA:
Las roscas en los adaptadores de
instalación son un tubo macho de 2,54 cm (1″). Si
se necesitan tubos de 2,54 cm (1″), no use los
tubos de cobre y las tuercas incluidas. Compre un
adaptador de tubería hembra de 2,54 cm (1″), y
adapte directamente en las roscas de 2,54 cm (1″).
VÍA DE ENLACE
Úsela si el flujo de suministro fluye
desde la izquierda. Incluya un
bypass simple o de 3 válvulas.
Fig. 1
Fig. 2
Unión (no incluida) (2)
