Conecte a tierra el sistema de generador de doméstico con
arreglo a los códigos y normas vigentes. El terminal GND
(tierra) del generador está situado en el interior de la puerta
del panel de control, bajo la tapa del interruptor.
Conexión a tierra del generador
Sistema de conexión de c.a. del generador
En el sistema de generador de doméstico se utiliza un
sistema de conexión monofásico de CA de tres hilos. El
conjunto del estator consta de un par de devanados
estacionarios con dos terminales que salen de cada
devanado. La unión de los conductores 22 y 33 forma el

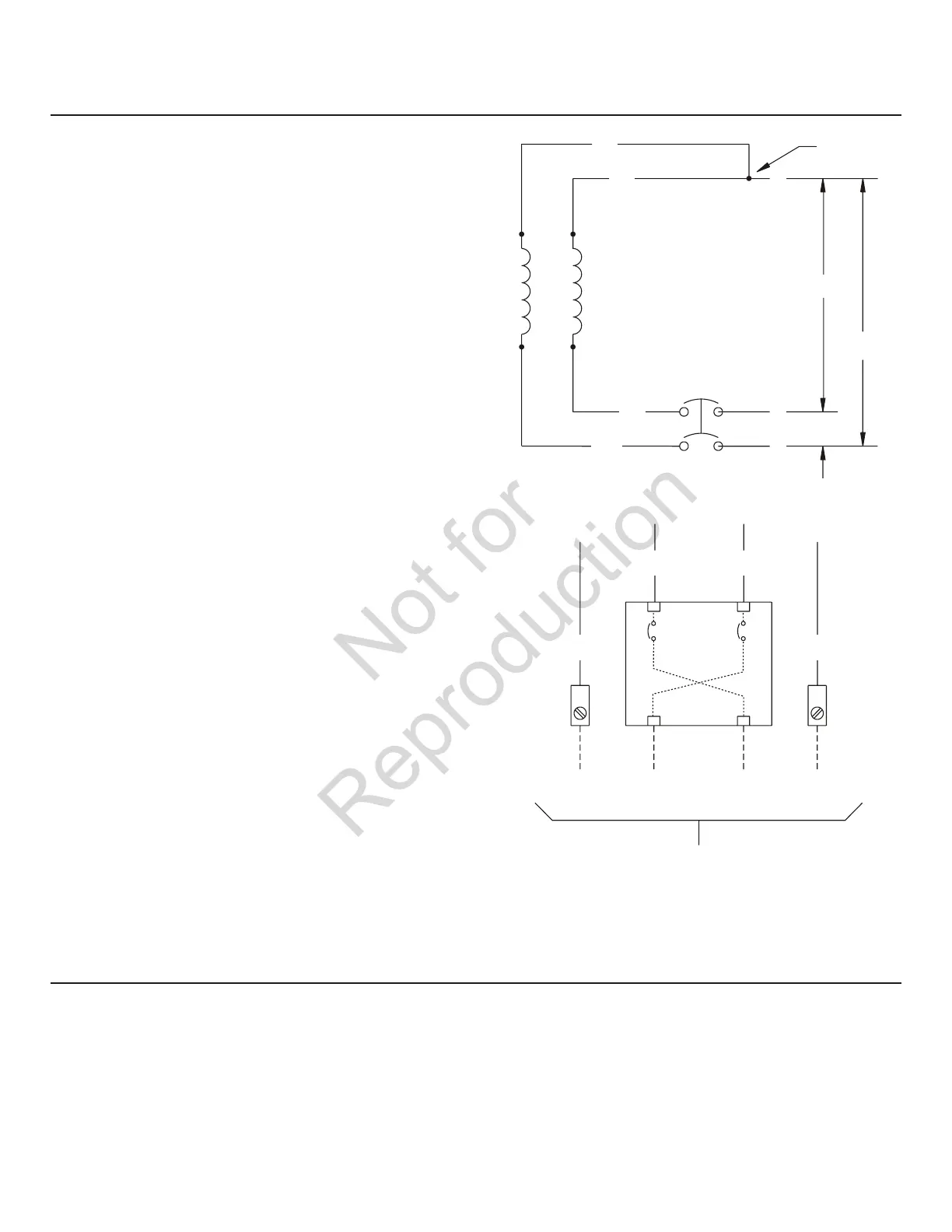

neutro, como se muestra en el diagrama siguiente. El manual
ilustrado de componentes incluye un esquema completo y
un diagrama de conexiones.
El neutro no está conectado a tierra en el generador.
33
240V
11
22
44
11
22
44
120V
120V
0
Neutro
Devanado eléctrico
Disyuntor
Tierra
Hacia el conectador
Línea 1
Neutro
Línea 2
Disyuntor
