Instale Bateria Recarregável e Suporte nas Unidades DPI611 1.2
1. Remova a tampa da bateria soltando o parafuso de fixação da
tampa de bateria e erguendo a tampa.
2. Se houver um suporte de bateria branco, remova-o puxando para
cima em ângulo reto para revelar o cabo de carregamento.
Mantenha este suporte de bateria para manter a compatibilidade
com células secas.
3. Conecte o cabo de carregamento para manter o conector na parte
posterior do suporte de bateria recarregável. Não force a conexão,
verifique o alinhamento do pino.
4. Empurre o suporte com firmeza para dentro do compartimento da
bateria.
5. Insira a bateria recarregável CC3800GE no suporte.
6. Recoloque a tampa da bateria. Feche o compartimento de bateria
pressionando os engates dentro dos slots (A), empurrando para
baixo a tampa inclinada e prendendo ao apertar o parafuso de
fixação. (Veja a Figura 2.)
7. A bateria pode ser carregada conectando-se o adaptador de
parede à unidade usando o carregador opcional de mesa.

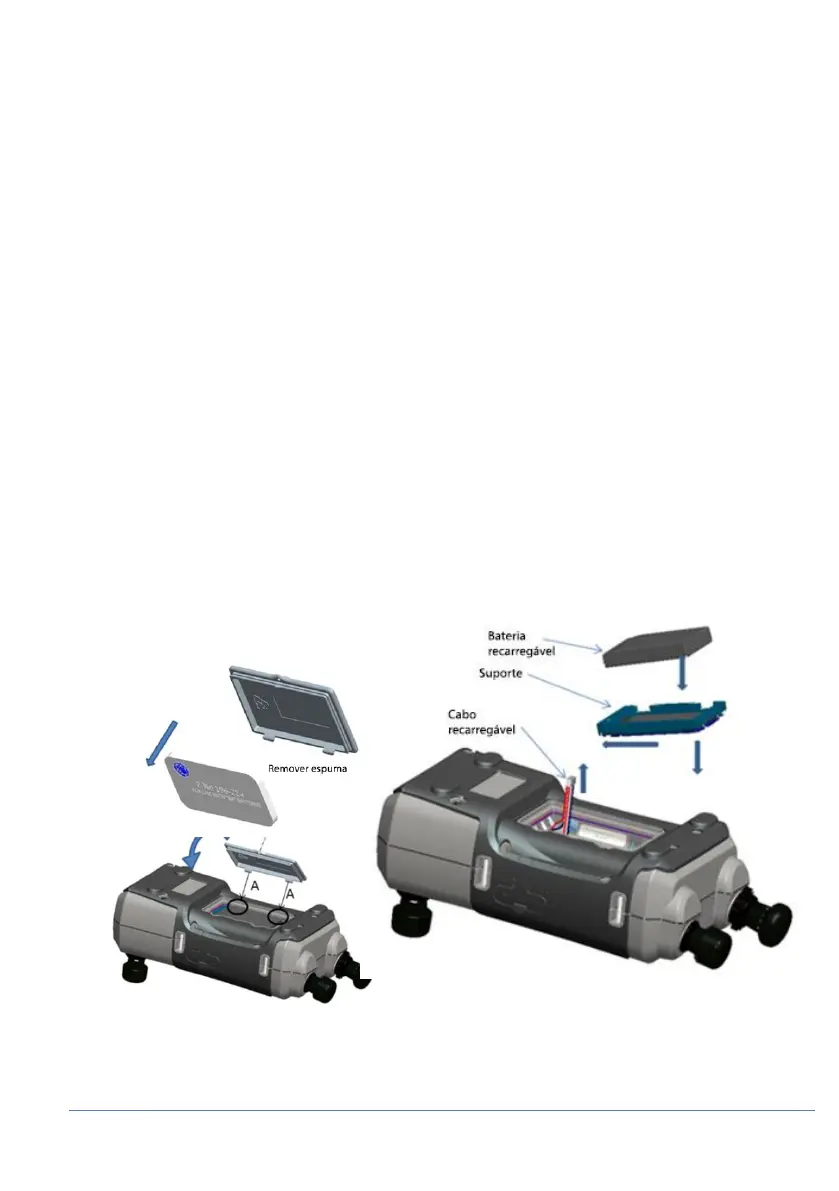

Figura 2 Encaixe kit de bateria recarregável
