Instalação das baterias de célula seca 1.4
1. Remova a tampa da bateria soltando o parafuso de fixação
da tampa da bateria e erguendo a tampa.
2. Se a bateria recarregável tiver sido encaixada, remova-a.
3. Se o suporte de bateria recarregável tiver sido encaixado, remova-
o gentilmente puxando-o para cima em ângulo reto. Evite tocar os
contatos de metal no suporte. Observe se o suporte está
conectado à unidade com o cabo de carregamento.
4. Desconecte o cabo de carregamento da parte posterior do suporte
e mantenha-o solto no pequeno compartimento e depois encaixe
o suporte da bateria.
5. Encaixe o bloco de espuma na tampa da bateria.
6. Coloque as baterias no compartimento da bateria na orientação
+/– correta. A inserção correta de baterias pode provocar defeito
na bateria.
7. Troque a tampa da bateria pressionando os engates dentro
dos slots (A), empurrando para baixo a tampa e prendendo
ao apertar o parafuso de fixação. (Veja a Figura 4.)

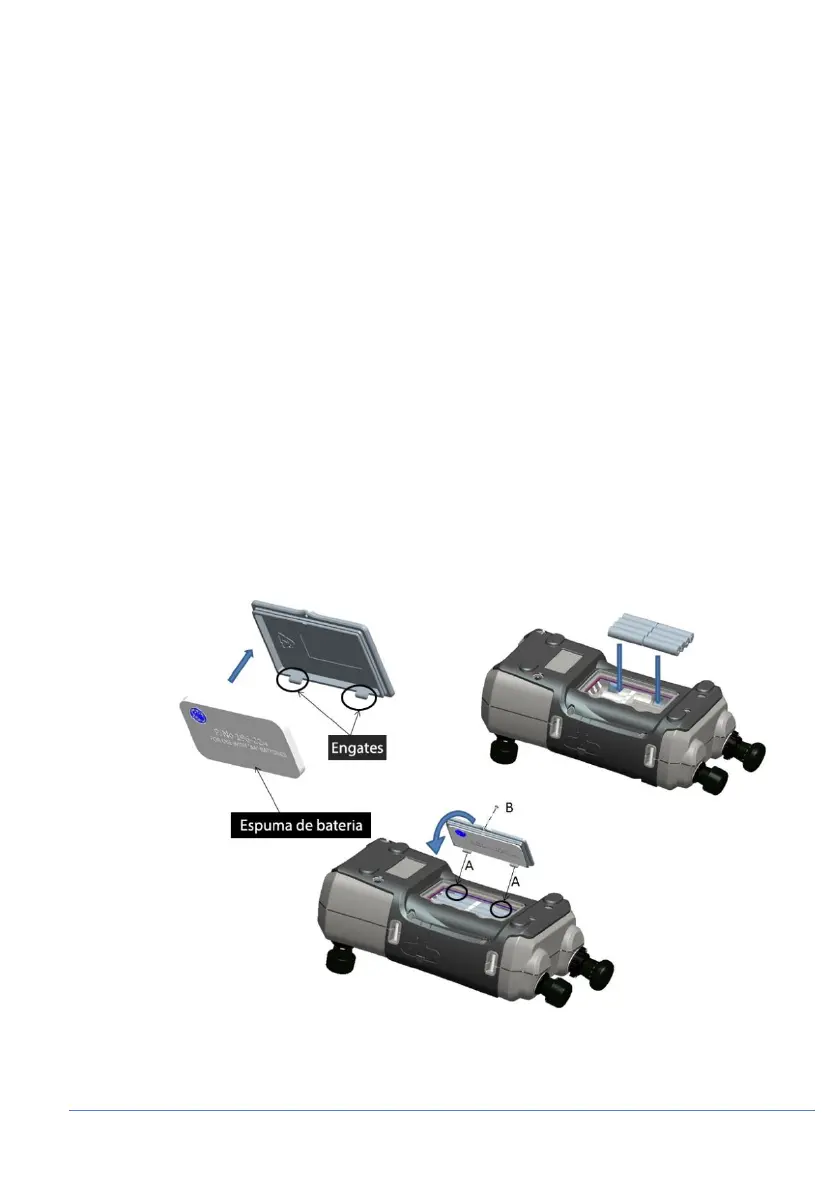

Figura 4 Encaixe as baterias de célula seca
