Краткое руководство по безопасности и началу работы IO61X-BAT-KIT
Стр. 10 из 12 [RU] Русский — 109M7337 Ред. —
Рис. 2. Установка комплекта аккумуляторной батареи
1.3 Монтаж аккумуляторной батареи (DPI612)
1. Снимите крышку с батареи, отвинтив крепежный болт
и потянув крышку вверх.
2. Снимите старую батарею CC3800GE (при наличии).
3. Вставьте аккумуляторную батарею CC3800GE в отсек, как
показано на рис. 3.
4. Установите крышку на место, вставив зажимы крышки (A) под
углом в отверстия и закрыв отсек, как показано на рис. 3.
5. Установите крепежный болт крышки батареи на место.

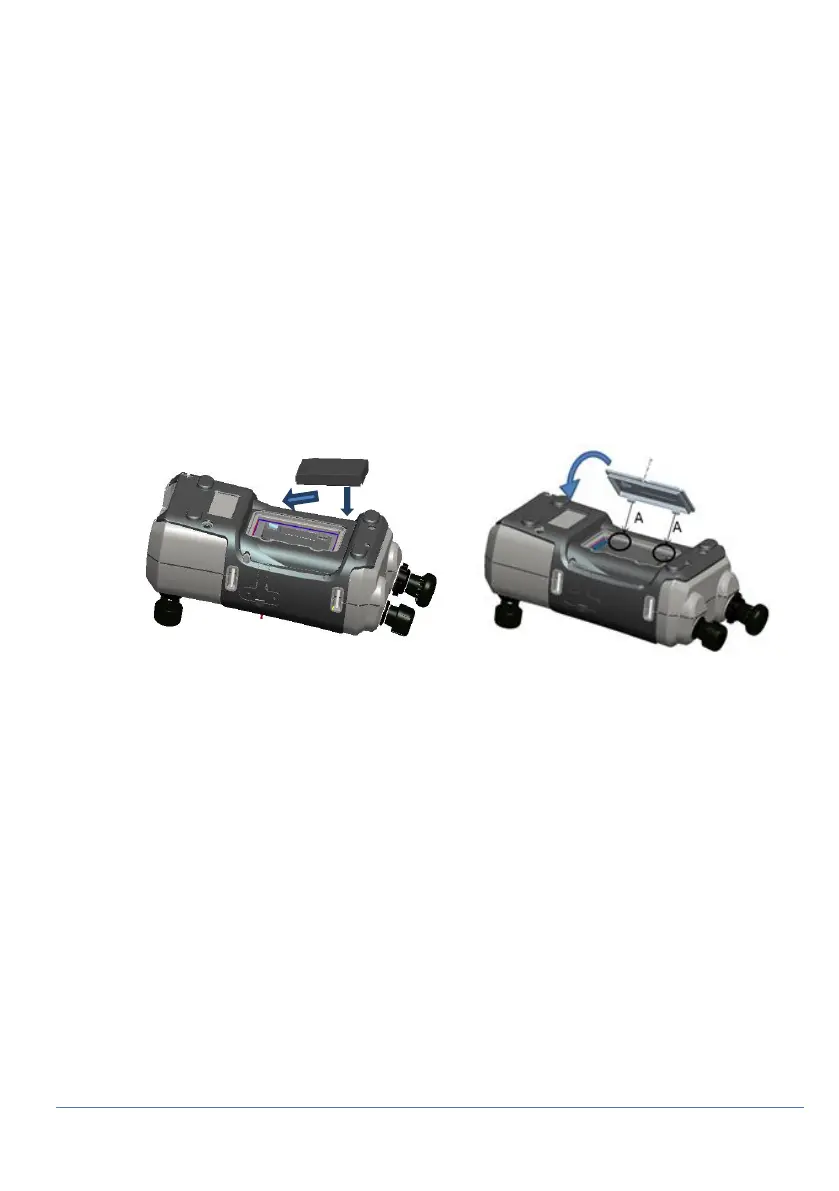

Рис 3. Установка аккумулятора
