Guide de sécurité et de prise en main IO61X-BAT-KIT
Page 9 / 12 [FR] Français – 109M7337 rév. -
1.2 Installation de la batterie rechargeable et du socle dans les
appareils DPI611
1. Retirez le cache de batterie en desserrant sa vis de fixation
imperdable puis en le soulevant vers le haut.
2. S’il est monté, retirez le support de batterie blanc en le tirant
verticalement pour exposer le câble de charge. Conservez ce
support de batterie pour maintenir la compatibilité avec des piles
sèches.
3. Raccordez le câble de charge au connecteur apparié en face arrière
du socle de batterie rechargeable. N’exercez pas d’effort pour
effectuer le raccordement, vérifiez que les broches sont alignées.
4. Poussez fermement le socle dans le compartiment à batterie.
5. Insérez la batterie rechargeable CC3800GE dans le socle.
6. Remettez en place le cache de batterie. Fermez le compartiment
à batterie en enfonçant les pattes dans les fentes (A) avec le
cache incliné puis abaissez celui-ci et immobilisez-le à l’aide de la
vis de fixation. (Voir Figure 2).
7. La batterie peut être chargée en raccordant l’adaptateur mural à
l’appareil ou en utilisant le chargeur de bureau en option.

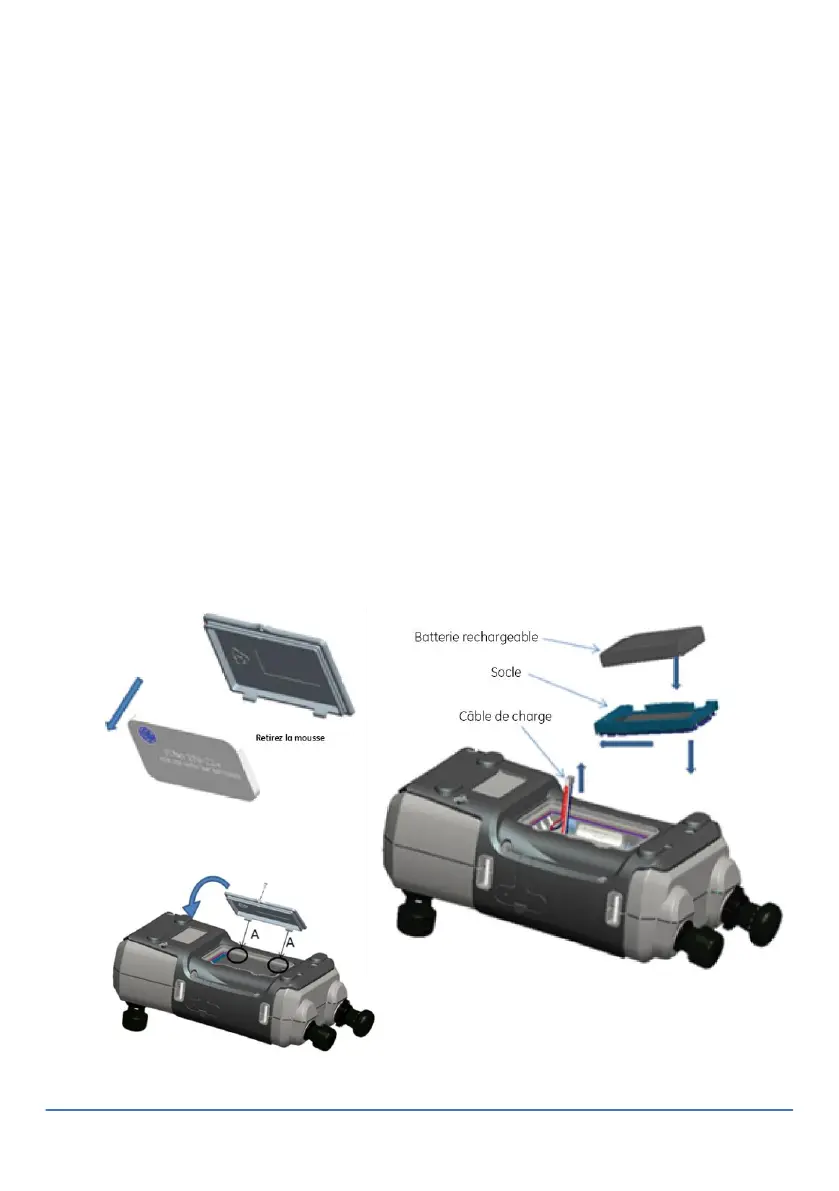

Figure 2 Installation du kit de batterie rechargeable
