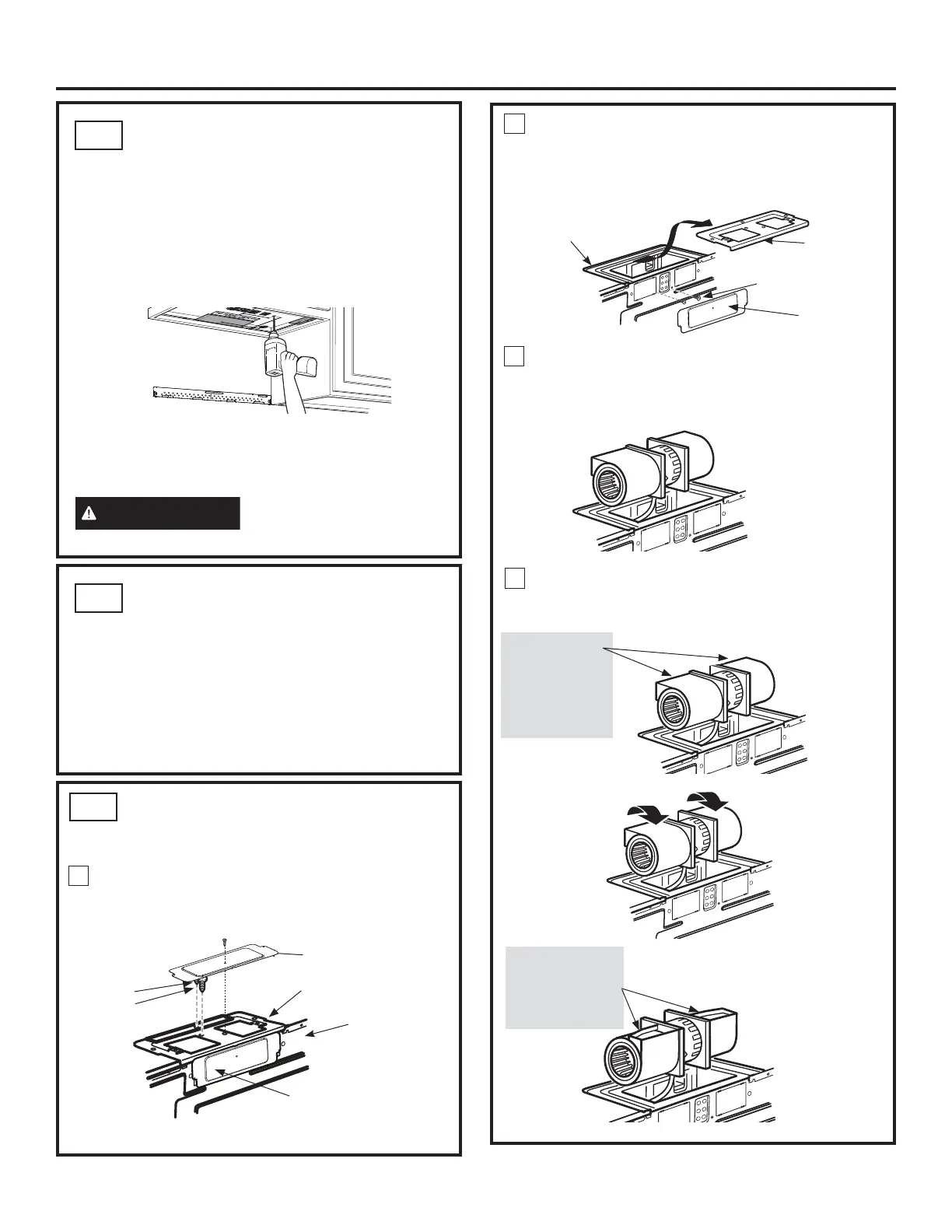

31-7000173 Rev. 0 17
Instrucciones de Instalación
USE LA PLANTILLA DEL
GABINETE SUPERIOR PARA
LA PREPARACIÓN DEL
GABINETE
Deberá perforar agujeros para los tornillos de apoyo
superiores, un agujero suficientemente grande para que
el cable eléctrico quepa, y un recorte lo suficientemente
grande como para que el adaptador de escape pueda ser
introducido.
B2.
• Lea las instrucciones sobre la PLANTILLA DEL
GABINETE SUPERIOR.
•
Péguelo debajo del gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones en la
PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN
Use gafas de seguridad cuando
perfore los agujeros en el fondo del gabinete.
A
C
D
B
ADAPTACIÓN DEL
CALEFACTOR PARA LA
VENTILACIÓN EXTERNA
CONTROLE LA
ORIENTACIÓN DEL MOTOR
DEL CALEFACTOR
La abertura de las paletas del ventilador del calefactor deben
apuntar hacia la parte superior del horno microondas. Si
la abertura del ventilador ya está apuntada hacia la parte
superior del horno microondas, vaya directo al Paso B5.
De otro modo, continúe con el Paso B4 para ajustar la
orientación del motor.
B3.
B4.
Retire la cubierta instalada en la placa del ventilador
(incluido un tornillo). Retire y guarde los tornillos que
sujetan la placa del soplador al horno
1
3
2
4
Con cuidado, empuje hacia usted la unidad
del calefactor. Los cables se extenderán lo
suficiente como para permitirle ajustar la unidad
del calefactor.
Haga rodar la unidad del calefactor 90º, de modo
que las aberturas de las paletas del ventilador
enfrenten la parte superior del horno.
Girar
Deslice el plato calefactor por debajo de su
lengüeta de contención y levante el mismo. Retire
la placa de cubierta instalada en la parte posterior.
Retire y guarde los tornillos que sujetan la unidad
de soplador al horno
ANTES:
Aberturas de
las Paletas
del Ventilador
Hacia el
Frente
DESPUÉS:
Aberturas de
las Paletas
del Ventilador
Hacia Arriba
Plato
calefactor
Reborde de
retención
Plato Calefactor
Parte Trasera
del Horno
Tornillos
del Plato
Calefactor
Placa de
cubierta
Placa de
cubierta
Placa de
cubierta
Tornillos del motor
del calefactor
