31-7000173 Rev. 0 31
Instrucciones de instalación
2

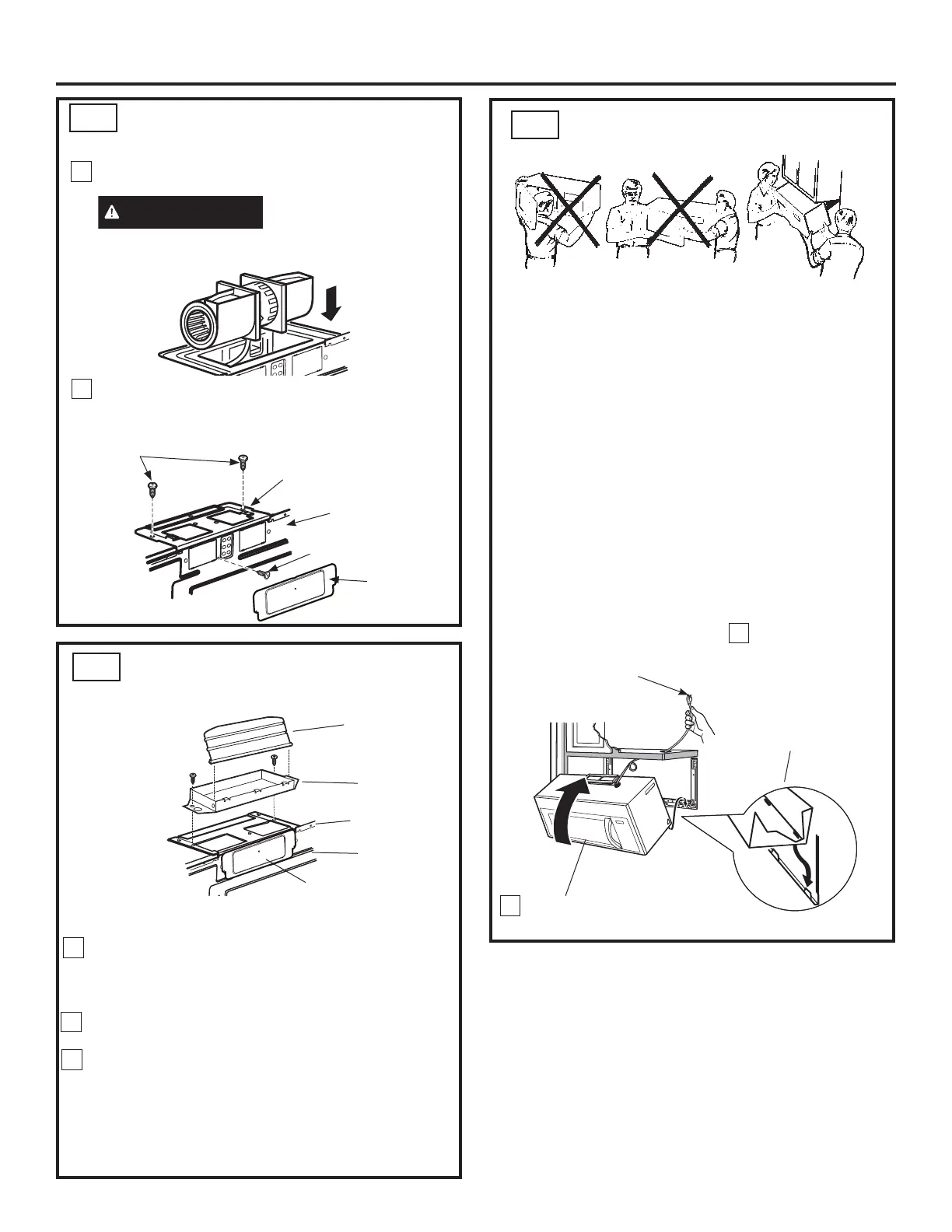

Gire el frente del horno
contra el fondo del gabinete.
1
CÓMO MONTAR EL HORNO
A6.
ENSAMBLAJE E INSTALACIÓN
DEL ADAPTADOR
A5.
PARA OBTENER UNA INSTALACIÓN MÁS FÁCIL
Y EN POS DE LA SEGURIDAD PERSONAL, SE
RECOMIENDA QUE DOS PERSONAS INSTALEN
ESTE HORNO.
IMPORTANTE: No agarre ni use la manija de la
puerta durante la instalación.
NOTA: Si su gabinete es de metal, use la arandela
de nilón alrededor del cable eléctrico para evitar
que el mismo sea cortado.
NOTA: Recomendamos el uso de bloques de
relleno si el frente del gabinete cuelga por debajo
del estante del fondo del gabinete.
IMPORTANTE: Si no se usan bloques de relleno,
podrían ocurrir daños por apretar demasiado los
tornillos.
NOTA: Cuando se encuentre
montando el horno, enrosque
el cable eléctrico a través del
agujero en el fondo del gabinete
superior. Manténgalo tenso a
través de los Pasos del 1-3.
No pellizque el cable ni tire del
horno por el cable.
Levante el horno,
inclínelo hacia
adelante, y enganche
las ranuras en el
extremo inferior
posterior en dos
orejillas inferiores del
plato de montaje.
Regulador de
tiro
Parte posterior
del horno
Coloque el horno en su posición vertical, con la parte
superior hacia arriba.
NOTA: Cerciórese de que las paletas del ventilador
calefactor sean visibles y estén orientadas hacia arriba.
Inserte las orejillas en cada lado del regulador de tiro en
los agujeros en el interior posterior del adaptador.
Pegue el adaptador de escape al plato calefactor con los
dos tornillos de bronce que le proporcionamos.
Cerciórese de que el regulador de tiro gira fácilmente
antes de montar el horno.
Deberá hacer ajustes para asegurarse de que existe
alineación apropiada con el sistema de conductos de su
casa después de la instalación del horno.
Adaptador
de escape
1
2
Plato del
calefactor
3
NOTA: En algunos modelos, es posible que el adaptador de escape
y la unidad del regulador de tiro ya estén colocados en el horno.
Vuelva a colocar la unidad del calefactor en la
abertura.
PRECAUCIÓN
No empuje ni extienda
el cableado de la unidad del calefactor.
Asegúrese de que los cables no posean cortes.
6
6
Vuelva a colocar la tapa en la parte posterior.
Reemplace el plato calefactor y reemplace los
tornillos del plato calefactor y del motor del
calefactor, retirados en el Paso 1.
Plato del
Calefactor
Parte Trasera
del Horno
Tornillos
del Plato
del
Calefactor
Tornillo del Motor
del Calefactor
CALEFACTOR PARA LA
VENTILACIÓN EXTERNA
(cont.)
A4.
Placa de
cubierta
Placa de cubierta
