31-7000173 Rev. 0 35
Coloque la unidad del calefactor de nuevo en
la abertura.
Localice los dos platos removibles en el panel
posterior del horno, cerca de la parte superior
del horno.
Usando tijeras, cuidadosamente corte el área
de telaraña de los dos agujeros lado a lado
(que aseguran los platos removibles al horno).
Corte las cuatro telarañas en ambos platos
removibles posteriores; esto permitirá que el
flujo de aire del ventilador escape hacia la parte
posterior del horno.
PRECAUCIÓN
Cerciórese de recortar
los extremos filosos de las aberturas
después de remover los platos.
5
Ruede la unidad del calefactor 90º de forma tal
que las aberturas de la paleta del ventilador estén
orientadas hacia la parte posterior del horno.
4
ANTES: Las aberturas del ventilador están
orientadas hacia arriba
DESPUES: Las aberturas de la paleta del
ventilador están orientadas hacia atrás
2
1
Remueva los dos tornillos que sostienen el plato
del calefactor y el tornillo que sostiene el motor del
calefactor en el horno. Deslice el plato del calefactor
de abajo de su reborde de retención.

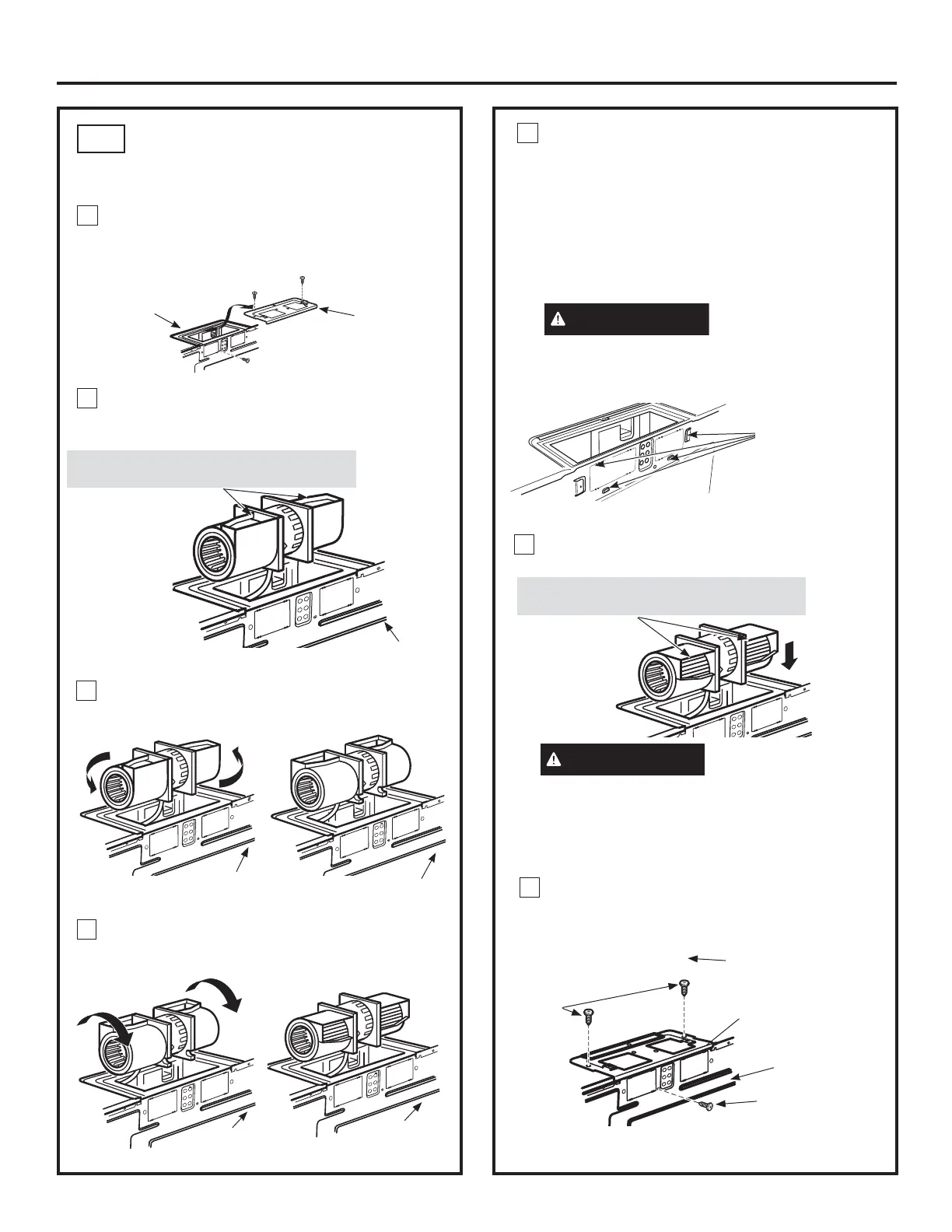

CÓMO ADAPTAR EL
CALEFACTOR PARA EL ESCAPE
POSTERIOR EXTERNO
B5.
Cuidadosamente tire del calefactor. Los alambres
se extenderán lo suficiente como para permitirle
que usted ajuste la unidad del calefactor.
Plato
calefactor
Plato calefactor
Coloque el plato calefactor en la misma posición
como estaba antes y reinstale los tornillos del
plato calefactor y del motor del calefactor. Retire
la tapa instalada en la parte posterior.
Antes de la rotación
Después de la rotación
Parte posterior
del horno
Parte posterior
del horno
Parte posterior
del horno
PRECAUCIÓN
No tire ni estire los
cables del calefactor. Cerciórese de
que los alambres no están pellizcados.
NOTA: Las aberturas del escape del calefactor
deberán encajar con las aberturas del escape en
la parte posterior del horno.
Instrucciones de instalación
Reborde de
retención
Tornillos
del plato
calefactor
Parte posterior
del horno
3
Rote la unidad 180° en sentido contrario a las
agujas del reloj.
Antes de la rotación
Después de la rotación
Parte posterior
del horno
Parte posterior
del horno
6
7
Tornillos del motor
de calefactor
Corte con tijeras
las cuatro telarañas
de cada panel
removible y
remueva los discos
removibles de metal
para permitir el flujo
de aire posterior.
Parte posterior del horno
Placa de
cubierta
