USE LA PLANTILLA DE
GABINETE SUPERIOR PARA LA
PREPARACIÓN DEL GABINETE
C2.
RECIRCULACIÓN (Sin conducto de ventilación)

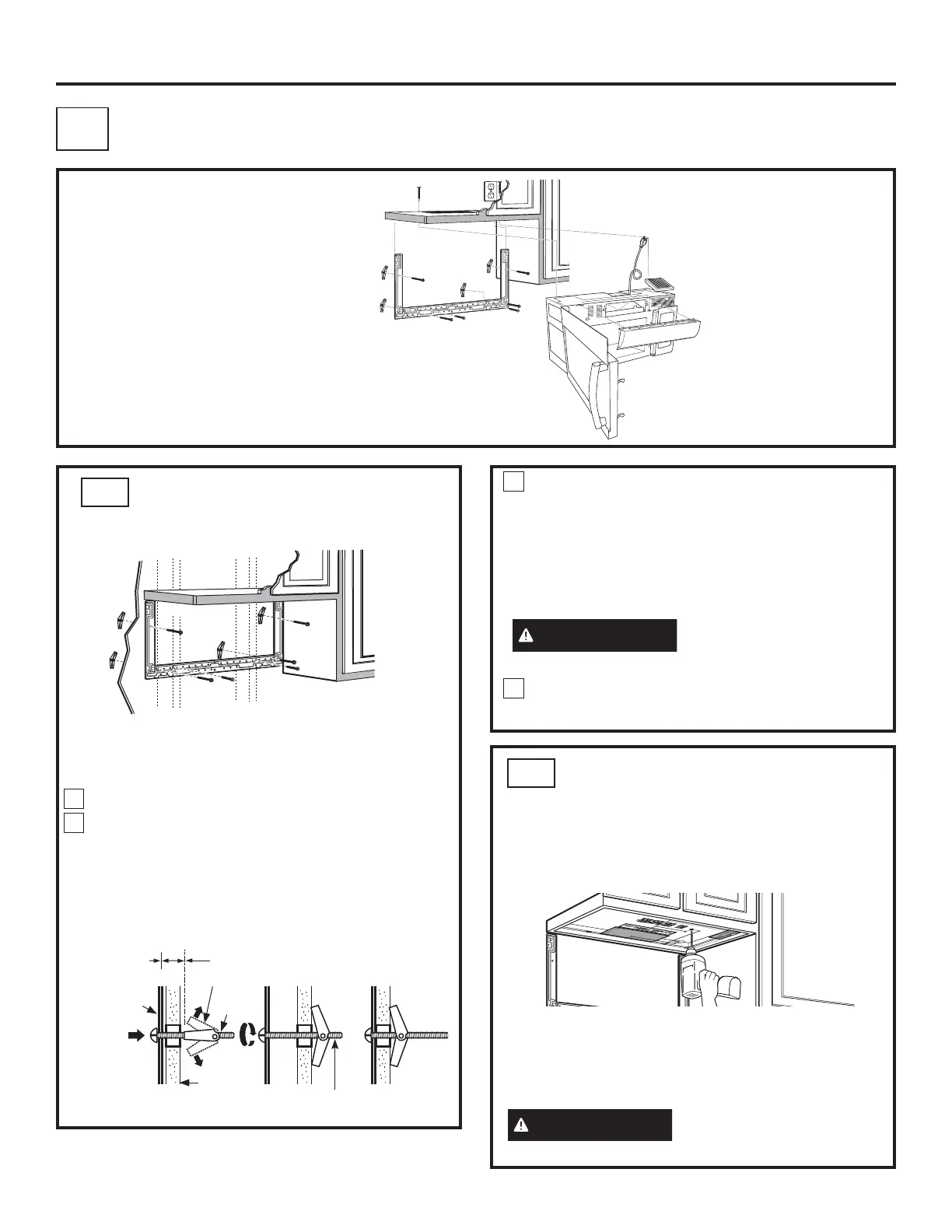

PERSPECTIVA GENERAL
DE LA INSTALACIÓN
C1. Pegue el plato de montaje
a la pared
C2. Prepare el gabinete superior
C3. Ajuste el calefactor
C4. Monte el horno
C5. Instale el filtro de carbonilla
• Lea las instrucciones sobre la PLANTILLA DEL
GABINETE SUPERIOR.
• Péguela debajo del gabinete superior.
• Taladre un agujero, siguiendo las instrucciones en la
PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN
Use gafas de seguridad
cuando perfore los agujeros
en el fondo del gabinete.
Instrucciones de instalación
Deberá perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eléctrico quepa.
C
Coloque el plato de montaje contra la pared e
inserte las alas de mariposa en los agujeros de la
pared para montar el plato.
NOTA: Antes de apretar los tornillos basculantes y los
tornillos de madera, cerciórese de que las orejillas en el
plato de montaje toquen el fondo del gabinete cuando
son empujadas contra la pared y de que el plato esté
centrado apropiadamente debajo del gabinete.
PRECAUCIÓN
Tenga cuidado de evitar
pellizcar sus dedos entre
la parte posterior del plato de montaje y la pared.
Apriete todos los tornillos. Tire del plato en dirección
opuesta a la pared para ayudar a apretar los tornillos.
3
CÓMO ADHERIR LA PLACA
DE MONTAJE A LA PARED
C1.
Pegue el plato a la pared usando los tornillos basculantes.
Por lo menos un tornillo de madera debe ser usado para
pegar el plato al poste de la pared.
Remueva las mariposas del basculante de los tornillos.
Inserte los tornillos en el plato de montaje a través de
los agujeros diseñados para ser insertados en la pared
de mampostería seca y pegue otra vez las mariposas
de
3
/4” en cada tornillo.
1
4
Pared
Plato de
montaje
Espaciadores para los
basculantes mayores que
el ancho de la pared
Extremo del tornillo
Tornillo de
mariposa
Alas de mariposa
Para usar los tornillos basculantes:
2

GE JVM3162RJSS Specifications

General

Style	over the range
Color	stainless steel
Total Capacity	1.6 cu. ft.
Convection	no
Power Levels	10
Fan Speeds	2
Venting Type	convertible
Sensor Cooking	no
Quick Start	1-6 minutes
Timer	yes
Interior Light	bright/night/off; incandescent; yes
Microwave Power	1, 000 watts
Electrical Requirements	120 v / 60 hz
Voltage	120 volts
Current	14

Weight and Dimensions

Depth	15 7/8 inch
Height	16 7/16 inch
Width	29 7/8 inch
Net Weight	56 lbs.
