Instrucciones de Instalación
126

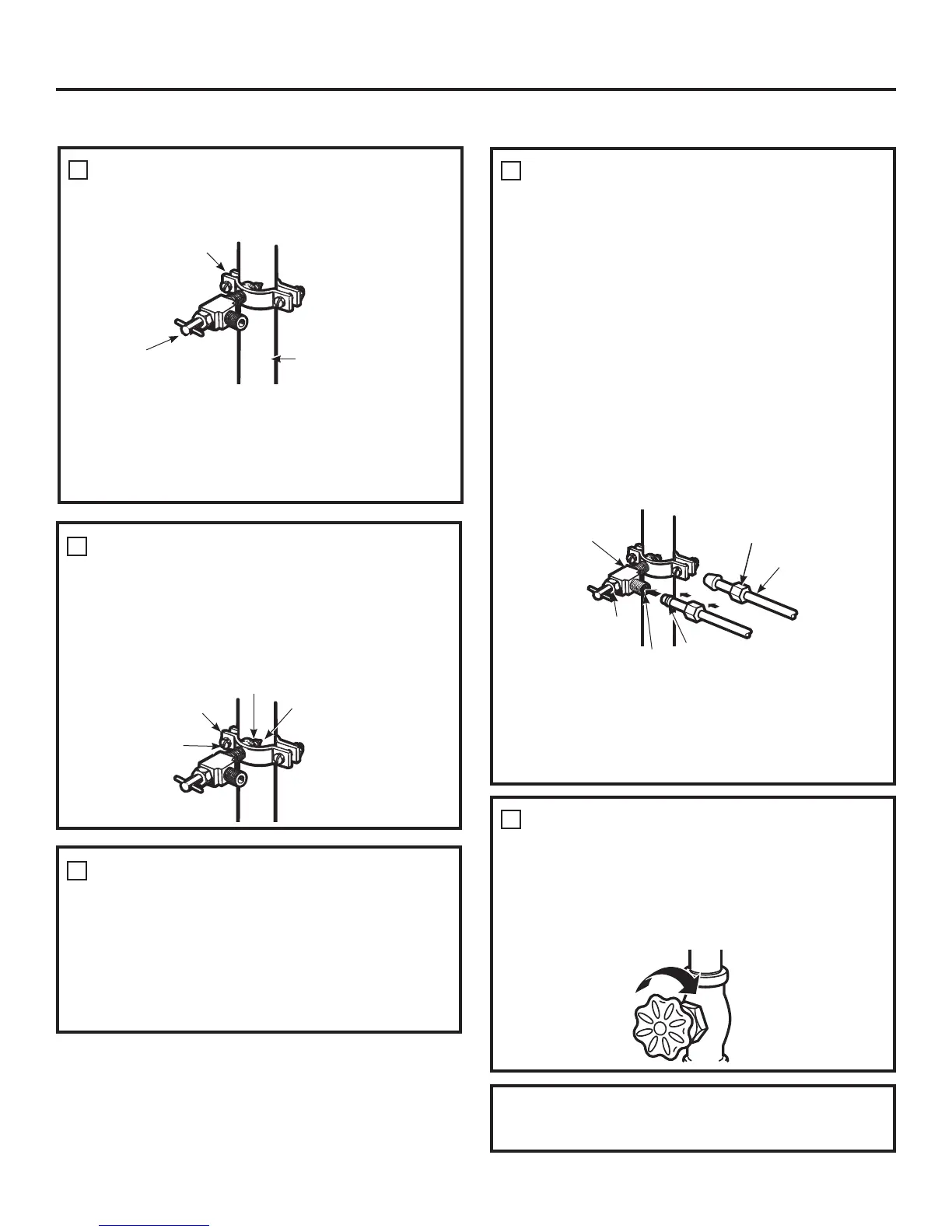

Coloque la tuerca de compresión y la
abrazadera de refuerzo (manga) para colocar la
tubería de cobre en el extremo de la tubería y
conecte la misma a la válvula de cierre.
Asegúrese de que la tubería esté completamente
insertada en la válvula. Ajuste la tuerca de
compresión de forma segura.
Para usar una tubería de plástico del kit de
Tuberías para Refrigerador GE SmartConnectTM,
inserte el extremo moldeado de la tubería
en la válvula de cierre y ajuste la tuerca
de compresión hasta que quede ajustada
manualmente, y luego dé un giro de ajuste
adicional con una llave. Un ajuste excesivo podrá
ocasionar pérdidas.
NOTA: Se deberá cumplir con los Códigos de
Plomería del Commonwealth de Massachusetts
248CMR. Las válvulas tipo montura son ilegales
y su uso está prohibido en Massachusetts.
Consulte a un plomero matriculado.
CONECTE LA TUBERÍA A LA VÁLVULA
7
Válvula de Cierre
Tipo Montura
Tuerca de Compresión
Tuerca de
Embalaje
Válvula de Salida
Abrazadera de refuerzo
(manga)
Abra el suministro de agua principal y despeje la
tubería hasta que el agua esté limpia.
Cierre el agua usando la válvula de agua luego
de haber dejado correr aproximadamente un
galón (1 litro), o 2 minutos, de agua a través de
la tubería.
DESPEJE LA TUBERÍA
8
Tubería de
SmartConnect
TM
Ajuste la válvula de cierre de la tubería de agua
fría con la abrazadera de la tubería.
NOTA: Se deberá cumplir con los Códigos de
Plomería del Commonwealth de Massachusetts
248CMR. Las válvulas tipo montura son ilegales
y su uso está prohibido en Massachusetts.
Consulte a un plomero matriculado.
AJUSTE LA VÁLVULA DE CIERRE
4
Ajuste los tornillos de la abrazadera hasta que la
arandela de sellado comience a hincharse.
NOTA: No ajuste en exceso o se podrá romper la
tubería.
AJUSTE LA ABRAZADERA DE LA
TUBERÍA
5
Abrazadera
de la tubería
Tubería de Agua
Fría Vertical
Válvula de Cierre
Tipo Montura
Lavadora
Extremo de
la Entrada
Abrazadera
de la tubería
Tornillos con
Abrazadera
Enrute la tubería entre la entrada de agua fría y
el refrigerador.
Enrute la tubería a través de un agujero
perforado en la pared o el piso (detrás del
refrigerador o del gabinete con base adyacente)
tan cerca a la pared como sea posible.
ENRUTE LA TUBERÍA
6
Para completar la instalación del refrigerador, vuelva al
Paso 11 en Cómo Instalar el Refrigerador.
CÓMO INSTALAR LA TUBERÍA DE AGUA (Cont.)

GE pfe28rshss Specifications

General

Color	stainless steel
Refrigerator Capacity	27.7 cubic feet
Freezer Capacity	9.2 cubic feet
Humidity Controlled Crispers	yes
Number of Refrigerator Door Bins	yes
Interior Light	led
Ice Maker	yes
Voltage	120 volts
Current	15 amperes

Weight and Dimensions

Depth	36.25 inches
