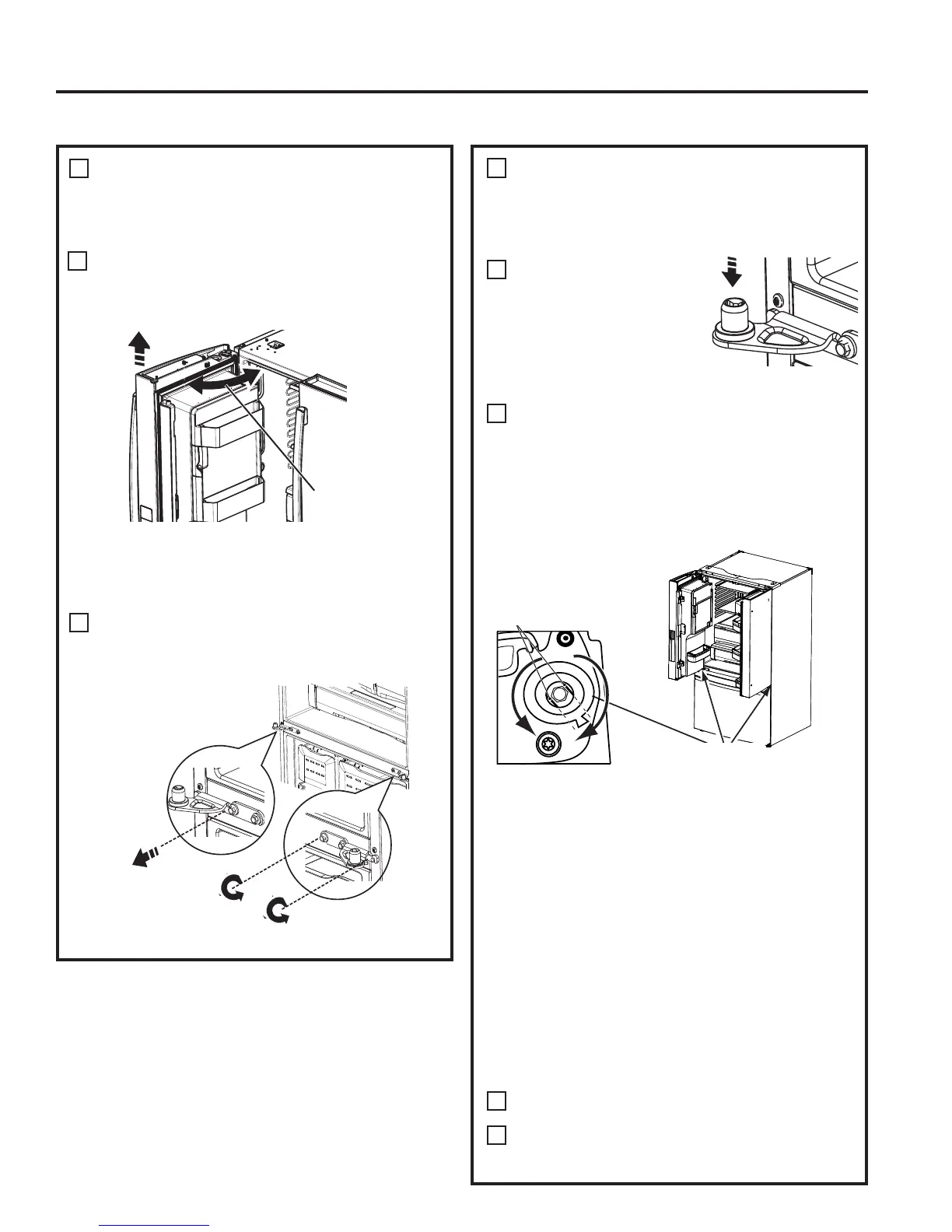

REINSTALACIÓN DE LAS
PUERTAS DEL REFRIGERADOR
Invierta los pasos 1 a 4 para reinstalar el refrigerador, siga
los detalles que figuran a continuación para conocer las
alineaciones críticas.
A
Reinstale la bisagra central
primero y ajuste los tornillos
con giros de torsión de 65
libras pulgada. Con la puerta
del lado izquierdo a más de
KDFLDHOIUHQWHGHODFDMD
baje la puerta del refrigerador
sobre la bisagra central. Asegúrese de que la puerta y la
bisagra se alineen correctamente.
B
Gire las puertas hasta cerrarlas y asegúrese de que la
posición de sellado del centro móvil de la puerta se alinee
con el cerradero. Si la puerta no se cierra sola luego de la
reinstalación, retire la puerta, dé vuelta la misma, controle
la marca y la flecha de alineación; (hay una marca de
alineación en el mecanismo de cierre de la puerta.
Corresponde a una marca de alineación en la tapa del
extremo inferior. Gire el mecanismo de cierre de la puerta
para alinear la marca y la flecha, reinstale la puerta).
De forma segura encinte el cierre de la puerta con
cinta de mascarar o pida a otra persona que sostenga
la puerta. Reinstale la bisagra superior y ajuste los
tornillos con giros de torsión de 65 libras pulgada.
C
Asegúrese de reinstalar el cable a tierra y el
amortiguador de refuerzo a la bisagra superior.
'
Vuelva a instalar la tapa de la bisagra. Nota: Asegúrese
de que los cables no sufran cortes ni queden debajo de
tornillos antes de ajustar estos últimos.
3
RETIRE LAS PUERTAS DEL
REFRIGERADOR (cont)
Nota: Para una instalación posterior adecuada, siga el
siguiente paso de forma cuidadosa.
F
Las puertas de comidas frescas se deben RETIRAR e
,167$/$5DELHUWDVDFRQODFDMDKDFLDHOIUHQWH
RETIRE LA PUERTA OPUESTA
6LJDHOPLVPRSURFHGLPLHQWRHQODSXHUWDRSXHVWD1R
hay cables ni líneas de agua en el lado opuesto.
4
RETIRE LA BISAGRA CENTRAL (si es necesario)
Retire los tornillos de 3/8” asegurando la bisagra central
al gabinete. Use un destornillador T20 para retirar el
tornillo externo.
5
Retire el
tornillo central
Levante la bisagra
central hacia ar-
riba y afuera
$EUDOD3XHUWDD
Align flats with tab.
Lado inferior de la puerta
de comidas frescas
Si la puerta no puede ser instalada a 90º, siga estos
próximos pasos.
1. Instale la puerta a 180º del frente de la caja.
2. Si el espacio o el modelo limitan la apertura de la puerta
a menos de 180º, entonces:
a) Retire la puerta, y con cuidado dé vuelta la misma.
b) Controle la alineación del hueco del mecanismo de
cierre de la puerta en la parte trasera de la misma.
Las partes planas del hueco deberían corresponder con
la lengüeta de alineación en el anillo plástico o con la
marca en la tapa del extremo inferior.
c) Si el hueco no está alineado con la lengüeta/ marca,
usando una llave Allen de 5/32”, rote el hueco del
mecanismo de cierre de la puerta en contra de las
agujas del reloj para la puerta derecha y a favor de las
agujas del reloj para la puerta izquierda. Luego alinee la
parte plana con la lengüeta/ marca.
G,QVWDOHODSXHUWDD
Afloje los
tornillos exte-
riores
INSTRUCCIONES DE INSTALACIÓN
Instrucciones de Instalación
CÓMO INSTALAR EL REFRIGERADOR (Cont.)
Marcas
de alineación
