49-60792-2 29

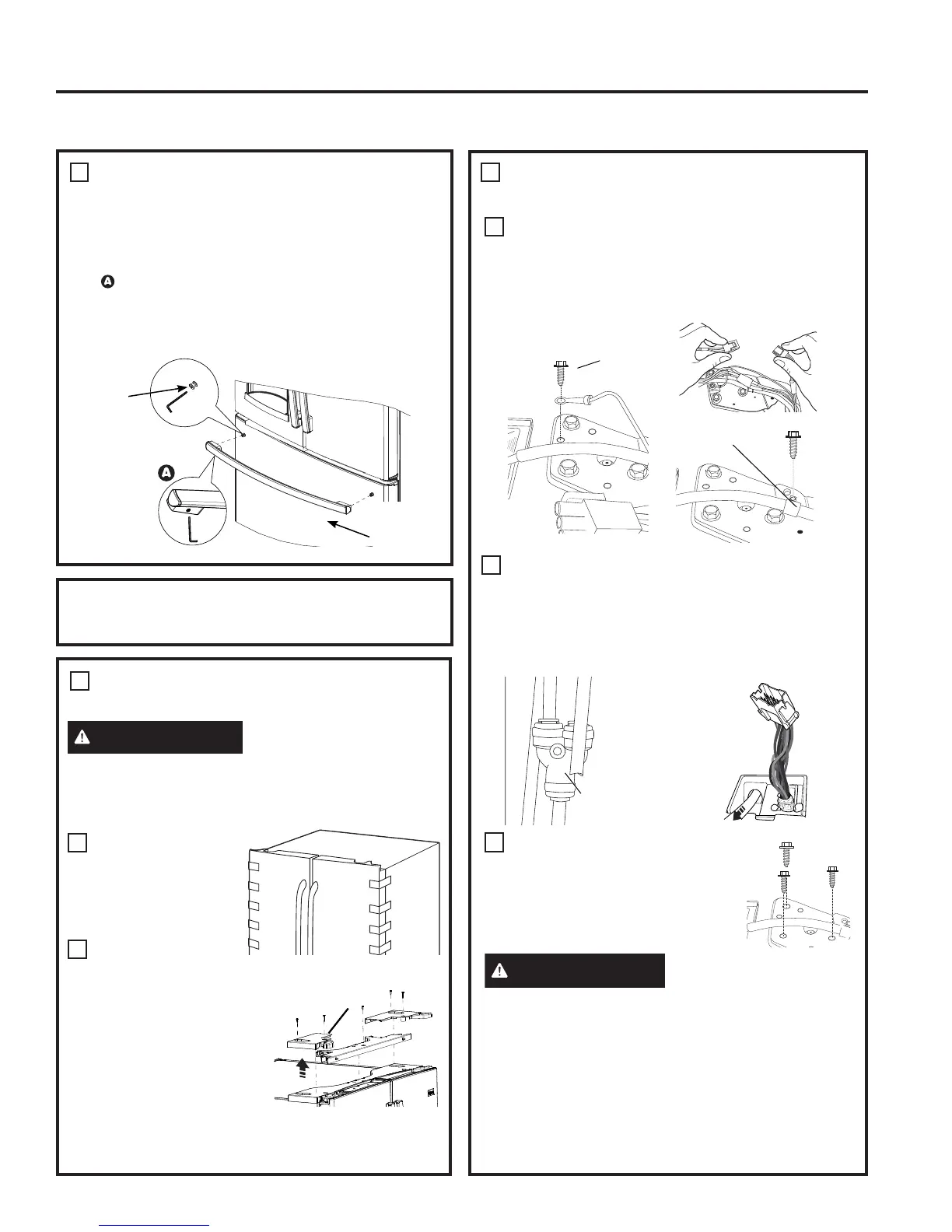

RETIRE LA MANIJA DE LA
PUERTA DEL FREEZER
El Diseño del Mango varía dependiendo de los
modelos; sin embargo, la instalación es igual.
Manijas de acero inoxidable y de plástico:
Afloje el conjunto de tornillos con la llave Allen de
1/8” y retire la manija.
NOTA: Si es necesario ajustar o retirar los tensores de
montaje de la manija, use una llave Allen de ¼”.
2
Vuelva a instalar las manijas usando el procedimiento que
usó para retirar las mismas.
Tensores
de Montaje
Deje la
película
puesta hasta
finalizar la
instalación
INSTRUCCIONES DE INSTALACIÓN
Instrucciones de Instalación
CÓMO INSTALAR EL REFRIGERADOR (Cont.)
RETIRE LAS PUERTAS DEL
REFRIGERADOR
ADVERTENCIA
Siga todos los pasos para
retirar y volver a instalar la puerta. Si no se siguen estas
instrucciones, dejando piezas sin uso o ajustando tornillos
en exceso, esto podrá hacer que la puerta se caiga y
producir lesiones y daños sobre la propiedad.
A
De forma segura
encinte el cierre de la
puerta con cinta de
mascarar o pida a otra
persona que sostenga
la puerta.
B
Comience por la puerta
del lado izquierdo:
Retire la tapa de la bisagra
en la parte superior de la
puerta izquierda del
refrigerador, retirando todos
los tornillos hexagonales y
empujando la misma hacia
arriba. Haga lo mismo en la
puerta derecha y en la tapa
intermedia.
3
Tapa de la
Bisagra
RETIRE LAS PUERTAS DEL
REFRIGERADOR (cont)
C
Desconecte los conectores eléctricos provenientes de
cada puerta ubicados debajo de los cobertores de las
bisagras. Retire el tornillo de cabeza hexagonal de ¼”
para desconectar el cable a tierra de la bisagra. Retire
el tornillo de cabeza hexagonal de ¼” para retirar el
amortiguador de refuerzo de la tubería de agua.
Desconecte la tubería de agua de la parte trasera de
la unidad, presionando hacia abajo el collar gris oscuro
mientras levanta la tubería de agua. Coloque la línea
de agua a través del conducto de la caja desde la parte
superior para liberar la línea para el retiro de la puerta.
La línea de agua tiene una longitud superior a 4” y es
posible que se deba encintar a la Puerta para que esté
accesible al reinstalar.
Usando un trinquete/ destornillador
de 3/8”, retire los tornillos asegurando
la bisagra superior al gabinete, luego
levante la bisagra hacia arriba para
liberar el perno de la bisagra desde
la ubicación en la parte superior de la
puerta.
PRECAUCIÓN
Riesgo al levantar la
puerta.
Si es levantada por una sola persona, podrían
ocasionarse lesiones. Solicite ayuda al sostener, mover
o levantar las puertas del refrigerador.
Nota: Al retirar la puerta, a fin de evitar daños sobre la
puerta y la parte electrónica, coloque con cuidado la puerta
en una ubicación adecuada.
Nota: El perno de la bisagra inferior de la puerta y la
bisagra poseen tamaños proporcionales y se los debe
hacer coincidir correctamente para que la puerta se cierre
sola. Siga las instrucciones detenidamente.
3
E
D
Conector en Y
o Recto
Tornillo de
conexión
a tierra
Amortiguador
de Refuerzo
