Capitolo 5 - Messa a punto della motozappa
1. Registrazione gioco coppia conica
Qualora si percepissero dei rumori inusuali provenienti dal gruppo trasmissione, spegnere la
macchina ed eseguire le verifiche seguenti:

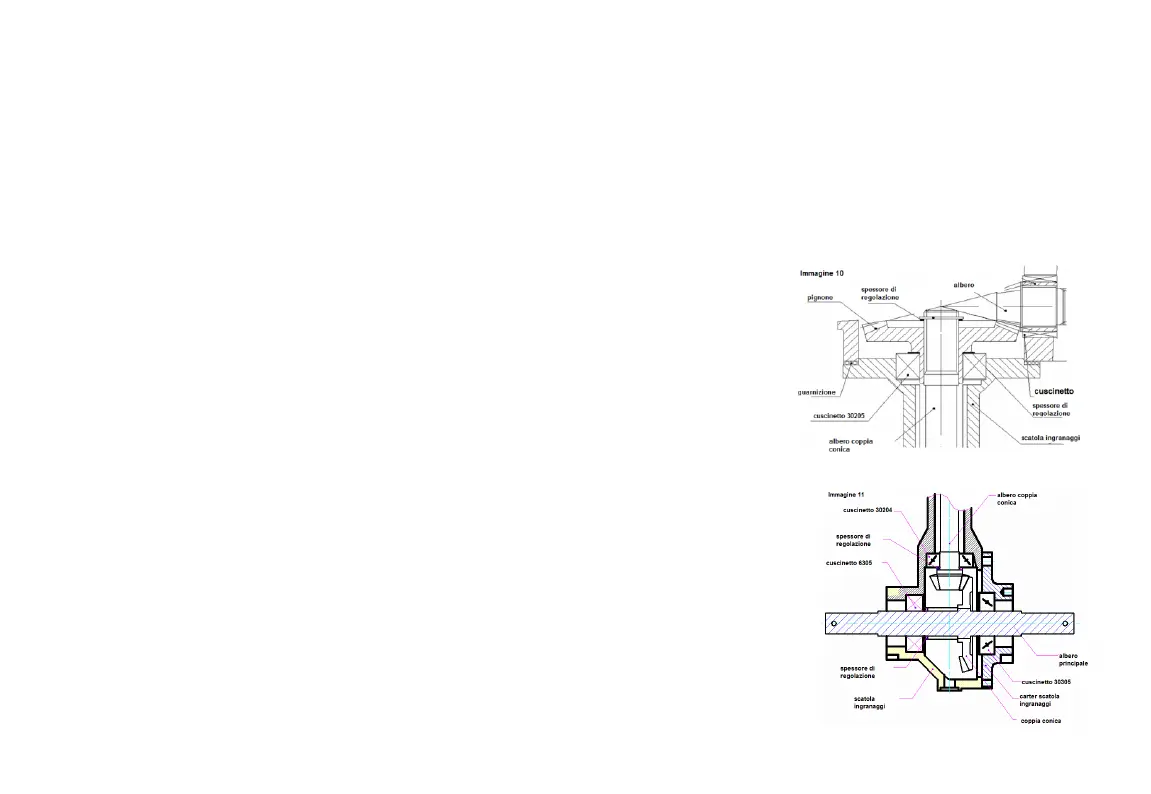

1. Registrazione del gioco della coppia conica nella scatola del
cambio (Immagine 10)
① Se il gioco laterale della coppia conica è
＜0.05mm, bisogna inserire una guarnizione tra cambio e scatola
ingranaggi per aumentare la distanza tra essi.
② Se il gioco laterale della coppia conica è
＞0.3mm, bisogna ridurre la distanza tra i cuscinetti e la testa del
pignone a 0.05-0.10 mm.
2. Registrazione gioco coppia conica nella scatola della trasmissione
(Immagine 11)
Se il gioco laterale della coppia conica è
＜0.05mm, usare uno spessore di 0.2-0.3 mm per aumentare la
distanza e sostituire la guarnizione e lo spessore II per assicurarsi che
il gioco assiale
del gruppo ingranaggi sia 0.05-0.15 mm.
Se il gioco laterale della coppia conica è ＞0.3 mm, bisogna diminuire
lo spessore e assicurarsi che il gioco assiale del gruppo ingranaggi sia
