Montage
1.
1a
1b
Die Montage sollte nur
von einem Fachmann
ausgeführt werden. Es
darf nur im spannungs-
freien Zustand gearbei-
tet werden, dazu unbe-
dingt die Stromkreis-
sicherung abschalten.
Der Bewegungsmelder
reagiert auf Wärme. Um
Fehlschaltungen zu ver-
meiden nicht oberhalb
von Heizungen montie-
ren oder dort wo der
Bewegungsmelder
direktem Sonnenlicht
ausgesetzt ist.
1c

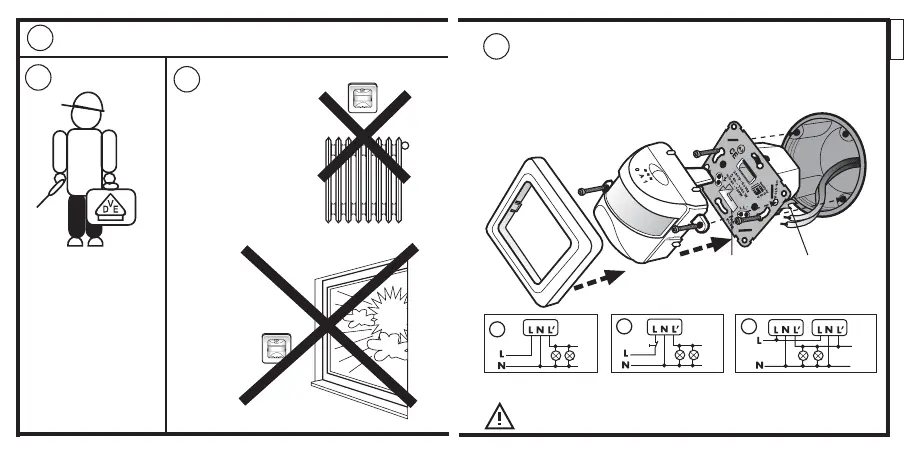

Lösen Sie zunächst den Rahmen und den Sensor. Verdrahten Sie
nun gemäß den unten gezeigten Schaltbildern (Abb.1 - 3). Führen
Sie die Versorgungseinheit in die Unterputzdose und ziehen Sie die
Befestigungskrallen links und rechts an. Sensorteil aufsetzen und
mit der Versorgungseinheit verschrauben. Der Abdeckrahmen wird
einfach aufgesteckt.
Ersatz eines Schalters
Nullleiter erforderlich
Ständige Schaltbereitschaft,
zusätzliches Einschalten von
Hand möglich (Öffner-Taster
mind. 1 sec. gedrückt halten)
Parallelschaltung bei
2 UP-Bewegungsmeldern
Sicherung
Befestigungs-
kralle
1
2 3
D
