6

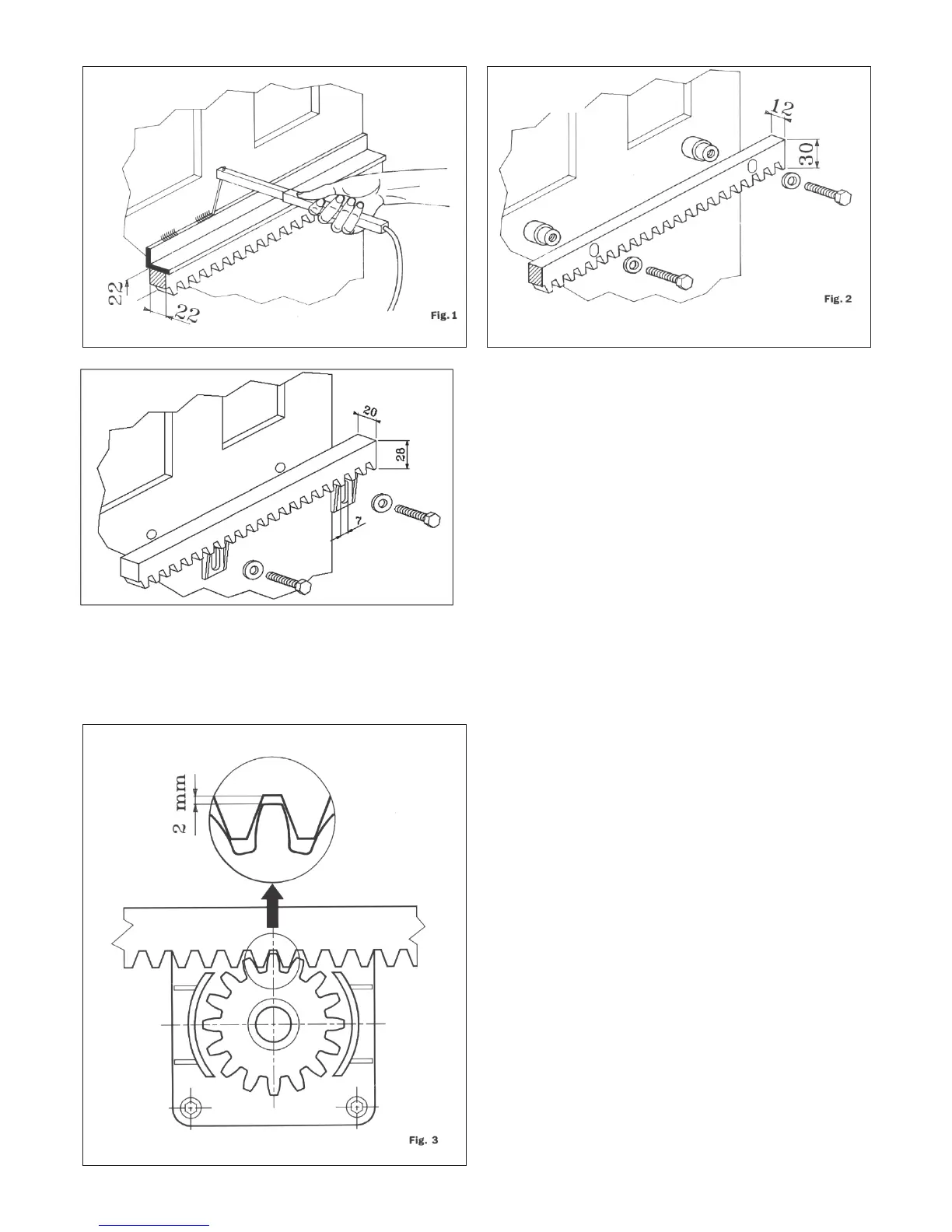

Figure 1, 2 e 4 - Montaggio cremagliera - N.B.: le quote sul disegno sono
in mm
Figs. 1, 2 and 4 - Installing the rack - NOTE: The measurements in the
drawing are in mm
Figures 1, 2 et 4 - Montage de la crémaillière - NOTA: Les cotes rappelées sur
le croquis sont exprimées en mm.
Figuras 1, 2 y 4 - Montaje de la cremallera - NOTA: Las cotas del gráfico están
en mm
Figuras 1, 2 e 4 - Montagem da cremalheira.
N.B. Dimensões em mm.
Fig. 1, 2, 4 - Plaatsing van de tandlat.
Opmerking : de afmetingen op de tekening zijn in mm.
Abbildungen 1, 2 und 4 - Zahnstangenmontage - N.B.: Die Maße auf der
Zeichnung sind in mm angegeben.
Figura 3 - Gioco minimo tra ingranaggio e cremagliera
Fig. 3 - Minimum play between the gear and the rack
Figure 3 - Jeu minimum entre l’engrenage et la crémaillere
Figura 3 - Jeugo mínimo entre engranaje y cremallera
Fig. 3 - Folga mínima entre a engrenagem e a cremalheira.
Fig.3 - Minimum vrije ruimte tussen het tandwiel en de tandlat.
Abbildung 3 - Mindestspiel zwischen Rad und Zahnstange.
Fig. 4
