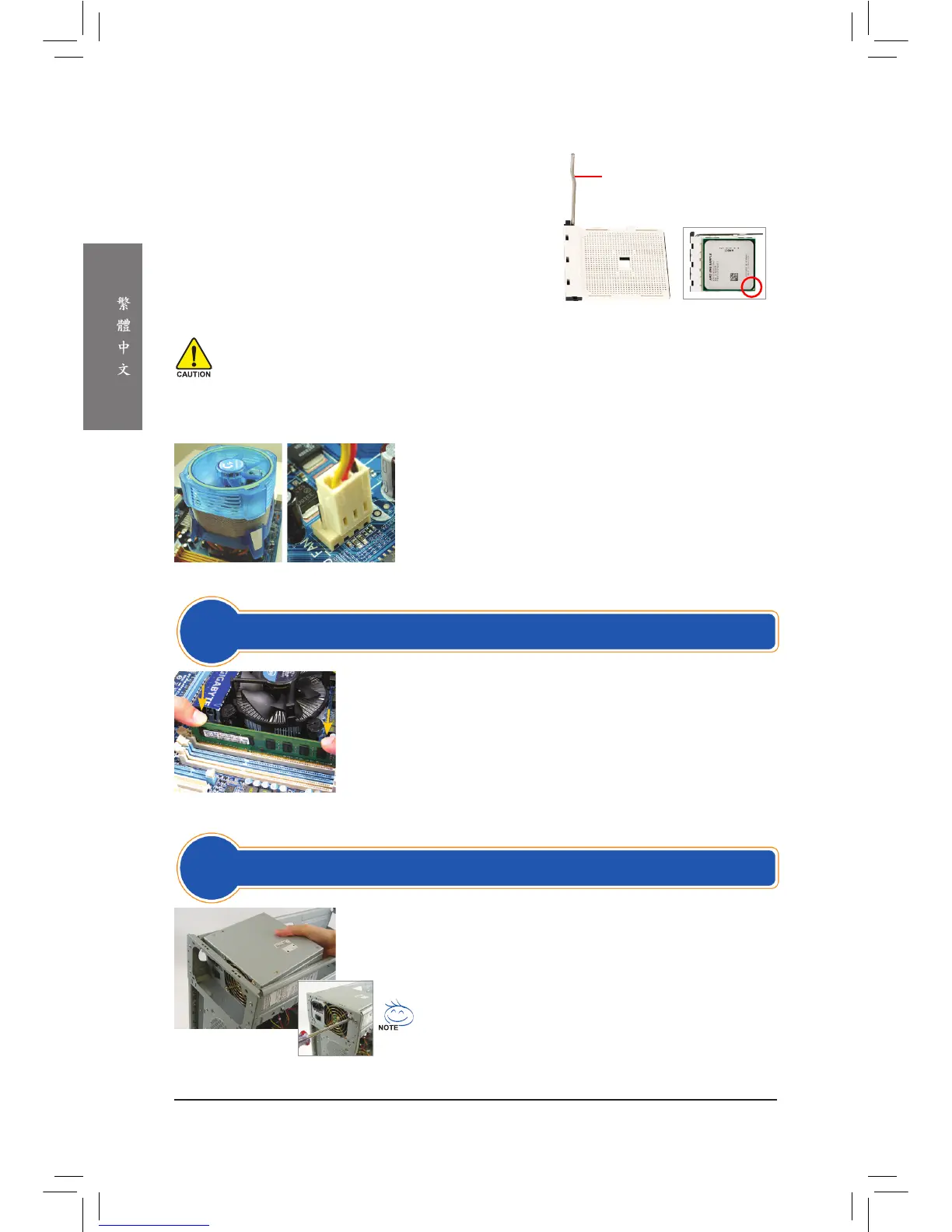

C-1 在安裝散熱風扇前，請先塗抹散熱膏於CPU表面。接
著將CPU專用的散熱風扇裝好。(詳細安裝方式請參考
散熱風扇的使用手冊。)
C-2 將散熱風扇的電源線接至主機板上的CPU_FAN插座，
以避免您的CPU處於不正常的工作環境，或因溫度過
高而燒毀CPU。
C. 散熱風扇的安裝
B-1 將CPU插槽拉桿向上完全拉起，將CPU第一腳(標
示小三角形記號處)對齊C P U插槽上的三角型記
號，再將CPU小心放入插槽中，並確定所有針腳
都已進入插槽內。
B-2 確定CPU完全插入定位後，一手按住CPU中間的位
置，緩緩地將插座拉桿向下壓至鎖住的位置。
CPU插槽拉桿
B. AMD CPU的安裝 (若主機板已內建CPU，請略過此步驟)
第一腳位置
CPU 插槽
步驟
2
安裝記憶體模組
步驟
3
拆卸機殼及安裝電源供應器
確定好記憶體模組的方向後，扳開記憶體模組插槽兩側的卡榫，
將記憶體模組放入插槽，雙手按在記憶體模組上邊兩側，以垂直
向下平均施力的方式，將記憶體模組向下壓入插槽。記憶體若確
實地壓入插槽內，兩旁的卡榫便會自動向內卡住記憶體模組，予
以固定。
以技嘉桌上型電腦為例，先將機殼兩側的側板及頂蓋拆下，才能
將電源供應器放入。位置擺放正確後，再依螺絲孔位鎖上螺絲固
定。(電源供應器的安裝及放置位置，會依不同機殼而有不同！)
建議您使用品質優良的電源供應器，以確保能供應足夠的電
力需求。若使用電力不足的電源供應器，可能會導致系統不
穩定或無法開機等狀況。
•
切勿強迫安裝CPU至CPU插槽，若插入的方向錯誤，CPU就無法插入，此時請立刻更改插入方向。
•
請勿觸摸CPU插槽的接觸點。為保護CPU插槽，主機板沒有安裝CPU時，請將保護蓋放回。

Gigabyte GA-H61M-S1 Specifications

General

Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR3-SDRAM
Maximum internal memory	16 GB
Supported memory clock speeds	800, 1066, 1333, 2200 MHz
Supported memory module capacities	2GB, 4GB, 8GB
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium
Maximum number of SMP processors	1
Number of SATA II connectors	4
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Component for	-
Power source type	ATX
Motherboard chipset	Intel® H61
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
Compatible operating systems	Microsoft Windows 7/Vista/XP
Supported storage drive interfaces	SATA II
On-board graphics card	No
Parallel processing technology support	Not supported
PCI Express slots version	3.0
LAN controller	Realtek RTL8111F
Networking features	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a

Weight and Dimensions

Depth	174 mm
Width	226 mm
