Bodenhülse “M4”
Ground socket mod. “M4”
Douille de sol mod. “M4”
Piantone da interrare “M4”
___________________________________________________________
10.2005-DEFI 3

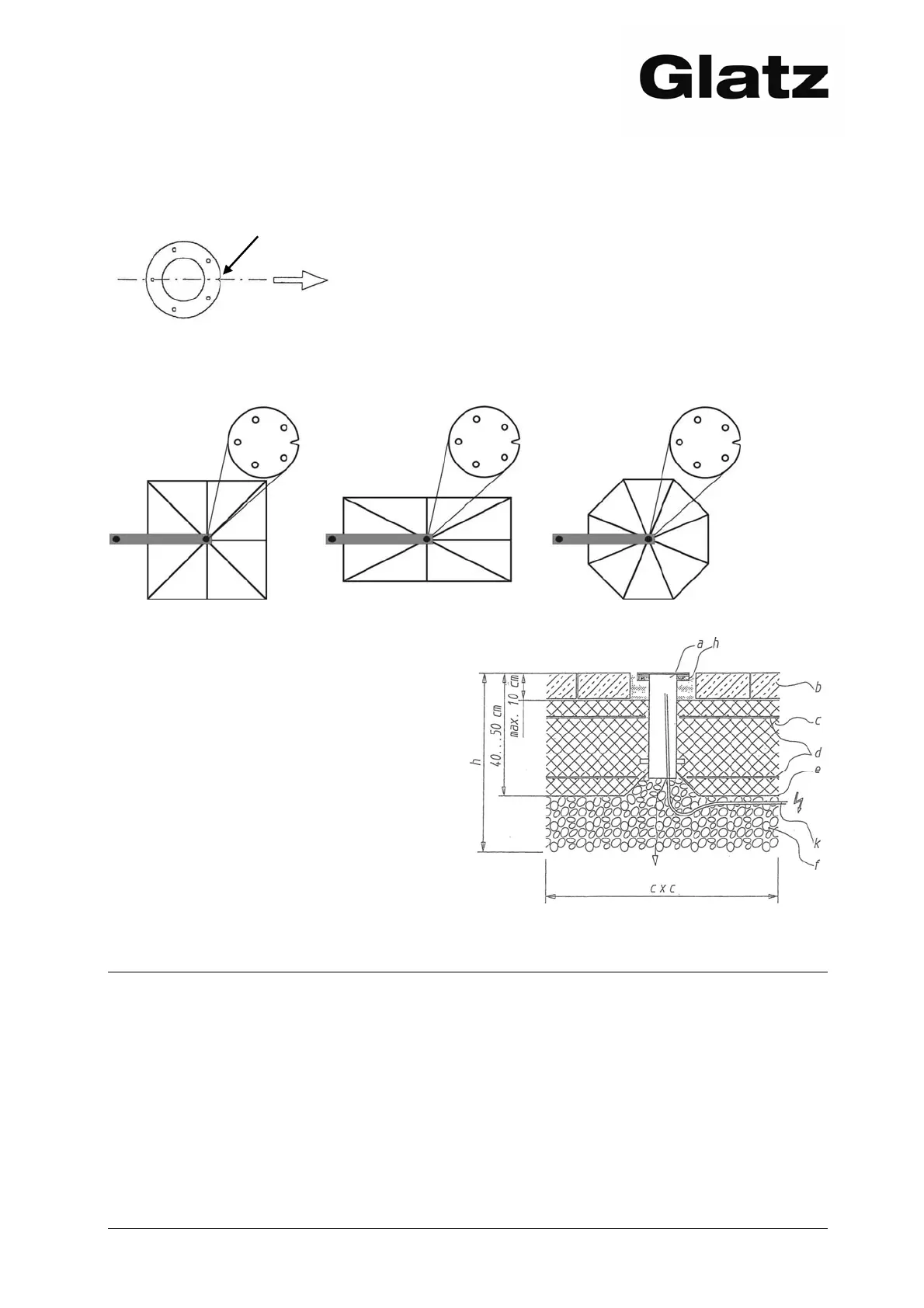

Ausrichtung der Bodenhülse
Beachten Sie zur Ausrichtung der Bodenhülse die folgende Grafik. Die Schirmrichtung
kann dank der Justierschlitze am Standrohr auch im Nachhinein leicht geändert
werden.
Versetzungsbeispiel
a) Flanschrondelle waagrecht ausrichten
b) Loser Belag bis 10 cm Tiefe zulässig
c) Betonkoffer BH PC 250
d) Netzarmierung K 188 oben und unten
e) PVC-Folie als Feuchtigkeitssperre
f) Filterkies 0/30 verdichtet
h) Hartschaumkragen zur Gewinde-
abdeckung
k) Rohre und Kabel für Motor oder
Beleuchtung
Fundamentabmessungen in Beton für Schirmflächen
Schirm Breite x Länge x Höhe Schirm Breite x Länge x Höhe
bis 10 m
2
70 x 70 x 40 cm* bis 25 m
2
120 x 120 x 40 cm*
bis 15 m
2
80 x 80 x 40 cm* bis 30 m
2
125 x 125 x 40 cm*
bis 20 m
2
100 x 100 x 40 cm* bis 40 m
2
135 x 135 x 40 cm*
bis 50 m
2
150 x 150 x 40 cm*
*ab 1000m Meereshöhe wird wegen der Frosttiefe 50 cm empfohlen.
Weitere Aufstellvarianten nach separaten Unterlagen
Montageplatte für Dübelanker
Montageplatte spezial für Isolationsböden
Mobiler Sockel
Kerbe zur Ausrichtung von Freiarmschirmen. Die
Kerbe in Richtung Sitzplatzmitte ausrichten!
