Manual del usuario
Humidificador ultrasónico

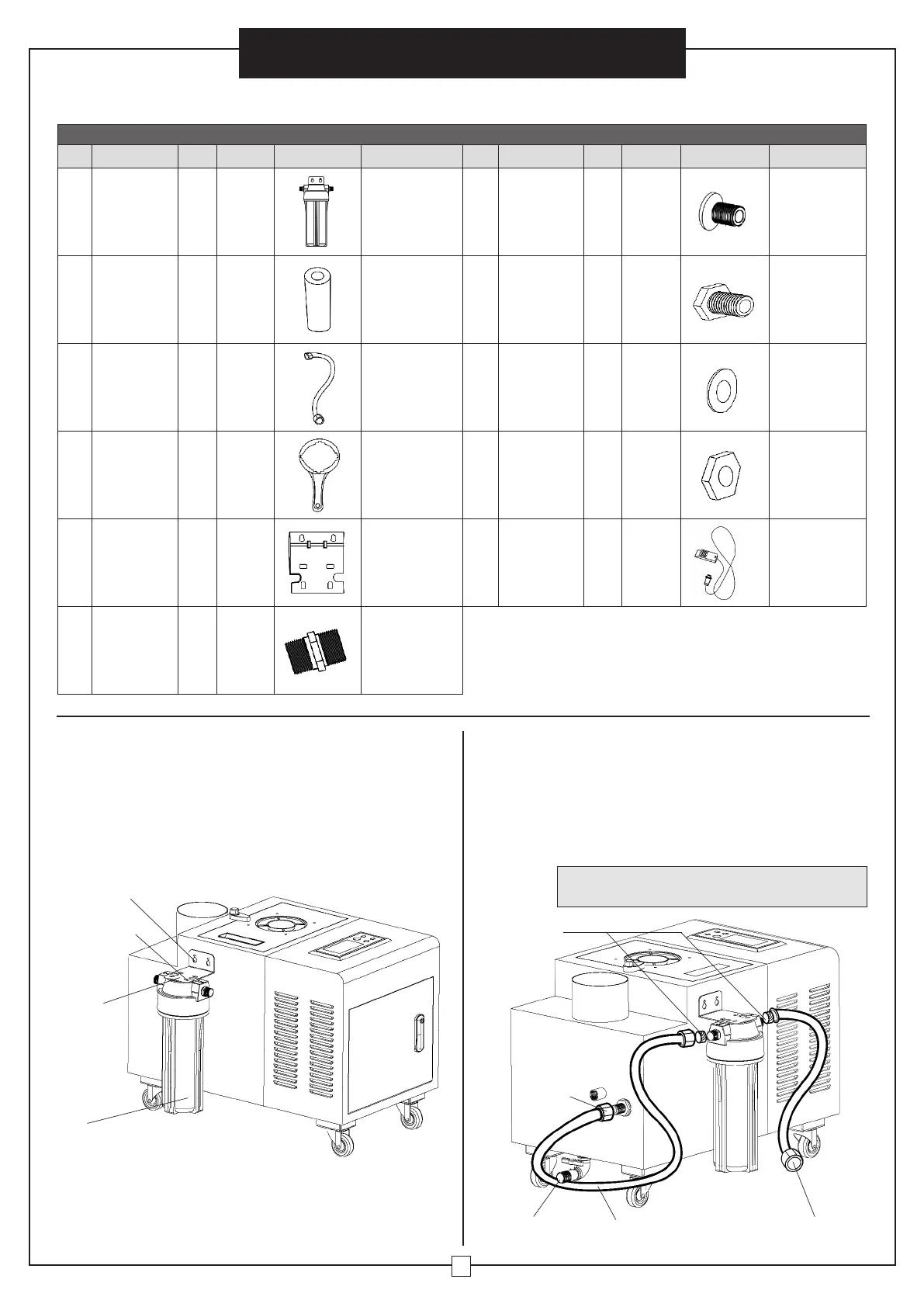

CONTENIDO
Ref. Descripción Cant. Especif. Imagen Nota Ref. Descripción Cant. Especif. Imagen Nota
H1 Filtro 1 --- Ver figura 3 H7 Tornillo 4 ST4* 16 Ver figura 3
H2
Elemento
filtrante
2 PP
Coloque el
elemento filtrante
en el filtro. El
segundo es un
repuesto
H8 Tornillo 2 M6* 16 Ver figura 3
H3
Manguera de
conexión
2
19
11
/16"
Ver figura 4 H9
Arandela
plana
8 Ø12* 6 Ver figura 3
H4 Llave 1 ---
Se usa para
aflojar la tapa del
recipiente del filtro
a fin de limpiarlo
Ver figura 10
H10 Tuerca 2 M6 Ver figura 3
H5
Soporte de
montaje
1 ---
Fijo en el
panel lateral.
Ver figura 3
H11
Sensor de
humedad
1 32' Ver figura 2
H6
Conector de
la manguera
2
Diám.
exterior
DN15
(1/4")
Ver figura 4
MONTAJE
Instalación de filtro
Instale el filtro de agua usando el soporte de montaje
como se ilustra en la Figura 3. El filtro permite que
el sistema de agua del humidificador funcione sin
problemas y evita que las impurezas del agua fluyan
hacia la unidad, bloqueen la válvula solenoide y
obstruyan el sistema.
Figura 3
Figura 4
1. Soporte de filtro
• Fije el soporte a los orificios pretaladrados ubicados
en el costado de la unidad.
• Usando los cuatro tornillos suministrados, fije el filtro
debajo del soporte (Figura 3).
2. Conexiones del filtro
• Fije los conectores de la manguera a los extremos de
cada manguera.
•
Manguera A: Conecte un extremo al filtro y el otro extremo
al puerto de entrada de agua en la unidad (Figura 4).
• Manguera B: Conecte un extremo al filtro y el otro
extremo al suministro de agua potable.
Soporte
(H7) Tornillo
(H9) Arandela
Filtro
Entrada
de agua
Salida de agua
a drenaje
Conector de la
manguera A
Conector de la manguera B al
suministro de agua corriente
Nota: The height of the connecLa altura del conector de
la manguera A no puede ser mayor que la de la salida.
(H8) Tornillo
(H10) Tuerca
