• Smussatura accentuata all’inizio – causata dal bordo
di una delle lame che non protrude a sufficienza in
relazione alla linea della base posteriore.
• Smussatura accentuata alla fine – causate dal bordo di
una delle lame che protrude eccessivamente in relazione
alla linea della base posteriore.

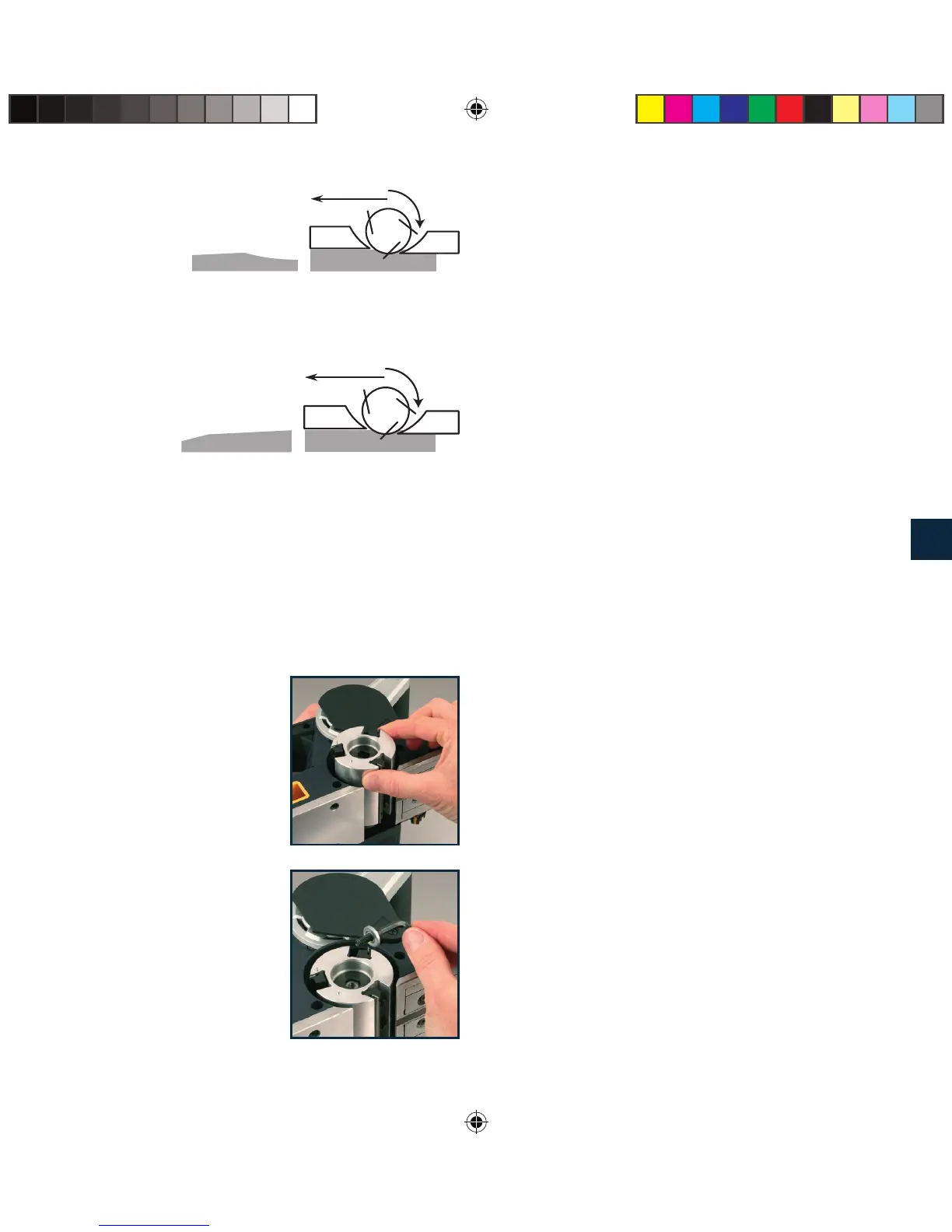

(A) Base anteriore (piano mobile)
(B) Base posteriore (piano fisso)
Reinstallazione del tamburo del pialletto
1. Poggiare il pialletto sul lato.
2. Sollevare la protezione del tamburo.
3. Infilare il tamburo del pialletto
nel suo alloggiamento
allineando il tamburo delle
lame con l’alberino.
4. Premere il tasto di blocco
dell’alberino (21) e ruotare il
tamburo (10) fino a quando
si innesta. Continuare a
tenere premuto il tasto di
blocco di sicurezza finché il
nuovo tamburo è stato fissato
saldamente.
Nota: il tamburo delle lame ha
due posizioni di sblocco.
5. Riposizionare la rosetta
grande, regolandone la
posizione in modo tale che
l’estremità dell’alberino passi
attraverso il centro. Quindi inserire la rosetta piccola e
quindi la vite a testa esagonale.
AVVERTENZA. Se la rosetta grande non è orientata
correttamente il tamburo non potrà essere fissato
saldamente.
6. Avvitare a mano la vite a testa esagonale stringendo in
senso orario per ridurre lo spazio tra le rondelle e la vite a
testa esagonale.
7. Dopo averla avvitata a mano, usare la chiave Allen
(25) per stringere la vite finché il tamburo sarà fissato
saldamente.
8. Rilasciare il blocco dell’alberino e chiudere la protezione
del tamburo.
L’elettroutensile a questo punto è pronto all’uso.
Nota: : le lame devono essere inserite correttamente. In
caso contrario il pezzo da lavorare risulterà grossolano e
irregolare. Le lame devono essere montate in modo che
il bordo tagliente sia assolutamente a livello (parallelo)
della superficie della base posteriore. Fare riferimento alla
sezione Impostazione corretta della lama in questo manuale
di istruzioni prima della piallatura quando si installano nuove
lame di piallatura o una nuova configurazione di tamburo
per piallatura.
Rimozione del tamburo del pialletto e
installazione del tamburo per levigatura
Nota. Il tamburo per levigatura è un accessorio opzionale.
Il pialletto è dotato di tamburo rimovibile che consente
di montare un tamburo opzionale per la levigatura. Per
convertire facilmente il pialletto in una levigatrice a tamburo
applicare la seguente procedura.
Nota: A seconda del tipo di materia abrasiva selezionato
per il tamburo, l’elettroutensile può essere utilizzato per
levigare legno, metallo, plastica e altri materiali. Il tamburo
per levigatura è utilizzato principalmente per rimuovere
rapidamente grandi quantità di materiale. Non usare
questo utensile per levigare acciaio o magnesio.
ATTENZIONE. Accertarsi che l’utensile sia sempre spento e
scollegato dalla rete elettrica prima di effettuare la rimozione
e la sostituzione del tamburo.
