GOAL ZERO BOULDER - Page 15

1 2
ANTES DE
COMENZAR
QUÉ HAY EN LA
CAJA
PASO 1: MEDICIÓN Y
TALADRADO
Para la instalación, se recomi enda utilizar las siguientes herramientas,
aunque no es una lista exhaustiva.
• Taladro eléctrico
• Rotulador o lápiz plateado
• Broca de 5/16"
• Llave de 10 mm
• Cartón o manta
• Destornillador para retirar el soporte
Retire el soporte del panel solar Boulder antes de proceder con la
instalación, usando un destornillador Philips. También recomendamos
colocar un cartón o manta entre el Boulder y el suelo para proteger el
cristal templado.

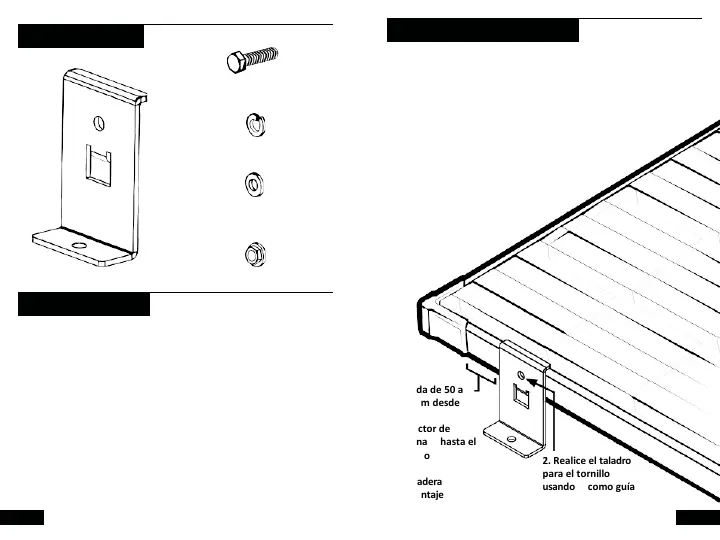

4 abrazaderas
1. Mida de 50 a
100 mm desde
el
protector de
esquina hasta el
extremo
de la
abrazadera
de montaje
2. Realice el taladro
para el tornillo
usando como guía
la abrazadera de
montaje
1. Mida, aproximadamente, de 50 a 100 mm desde los protectores de esquina
hasta el extremo de la abrazadera de montaje. La distancia dependerá de
cada instalación.
2. Marque la posición del taladro a realizar, usando como guía la
abrazadera de montaje.
3. Usando taladro con una broca de 5/16", ejecute un taladro para el
tornillo.
4. Repita los pasos 1 a 3 para cada abrazadera de montaje.
5 arandelas de bloqueo
4 arandelas planas
4 tornillos de cabeza hexagonal
4 tuercas hexagonales
